SCHROEF INSTALLEREN
Wanneer de motor per ongeluk wordt gestart, kan dit ernstig of dodelijk letsel veroorzaken. Verwijder de
sleutel uit het contactslot en activeer de dodemansschakelaar of noodstopschakelaar om te voorkomen dat
de motor start tijdens het uitvoeren van service of onderhoud aan de motorinstallatie.
BELANGRIJK: Mercury Marine V12-schroeven vormen een set. Gebruik de motor alleen als de voorste en
achterste schroef dezelfde spoed hebben.
1.
Breng een ruime hoeveelheid Extreme Grease aan op alle oppervlakken met spiebanen en alle
geschroefde en tapse oppervlakken op de schroefas, de draagringen, de schroefmoeren en de
schroefnaven.
Beschrijving
Extreme Grease
2.
Schuif de grote draagring op de buitenste schroefas met het tapse uiteinde van de naaf naar de
achterkant.
3.
Zorg ervoor dat de spiebanen van de voorste schroef (met vier schroefbladen) uitgelijnd zijn met de
spiebanen op de as en schuif de schroef vervolgens op zijn plaats op de buitenste as.
4.
Stop een blok hout tussen de schroefbladen en de antiventilatieplaat zodat de schroef niet draait
wanneer u de schroefmoer aandraait.
5.
Installeer de grote schroefmoer en haal de moer aan tot de voorgeschreven momentwaarde met
schroefmoergereedschap.

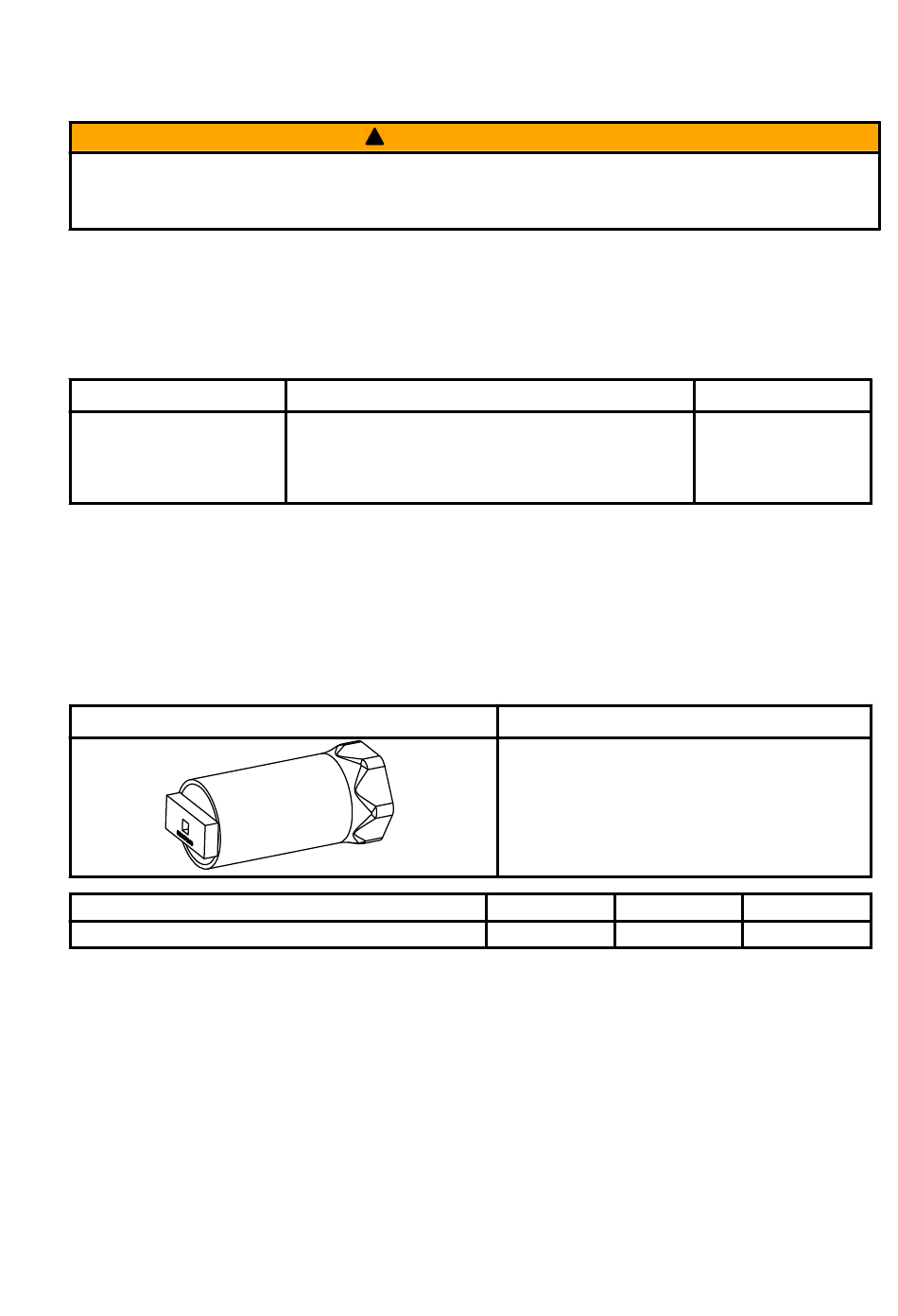

Schroefmoergereedschap
Beschrijving
Grote schroefmoer
6.
Schuif de kleine draagring op de binnenste schroefas met het tapse uiteinde van de naaf naar de
achterkant.
nld
ONDERHOUD
WAARSCHUWING
!
Gebruikt in
Spiebanen van de binnenste en buitenste schroefas,
grote draagring, kleine draagring, grote
schroefmoer, kleine schroefmoer, voorste
schroefnaaf, achterste schroefnaaf
71752
8M0171389
Voor het verwijderen en installeren van de
moer van de grote schroef.
Nm
339
95
Onderdeelnr.
8M0071841
lb-inch
lb-ft
–
250
