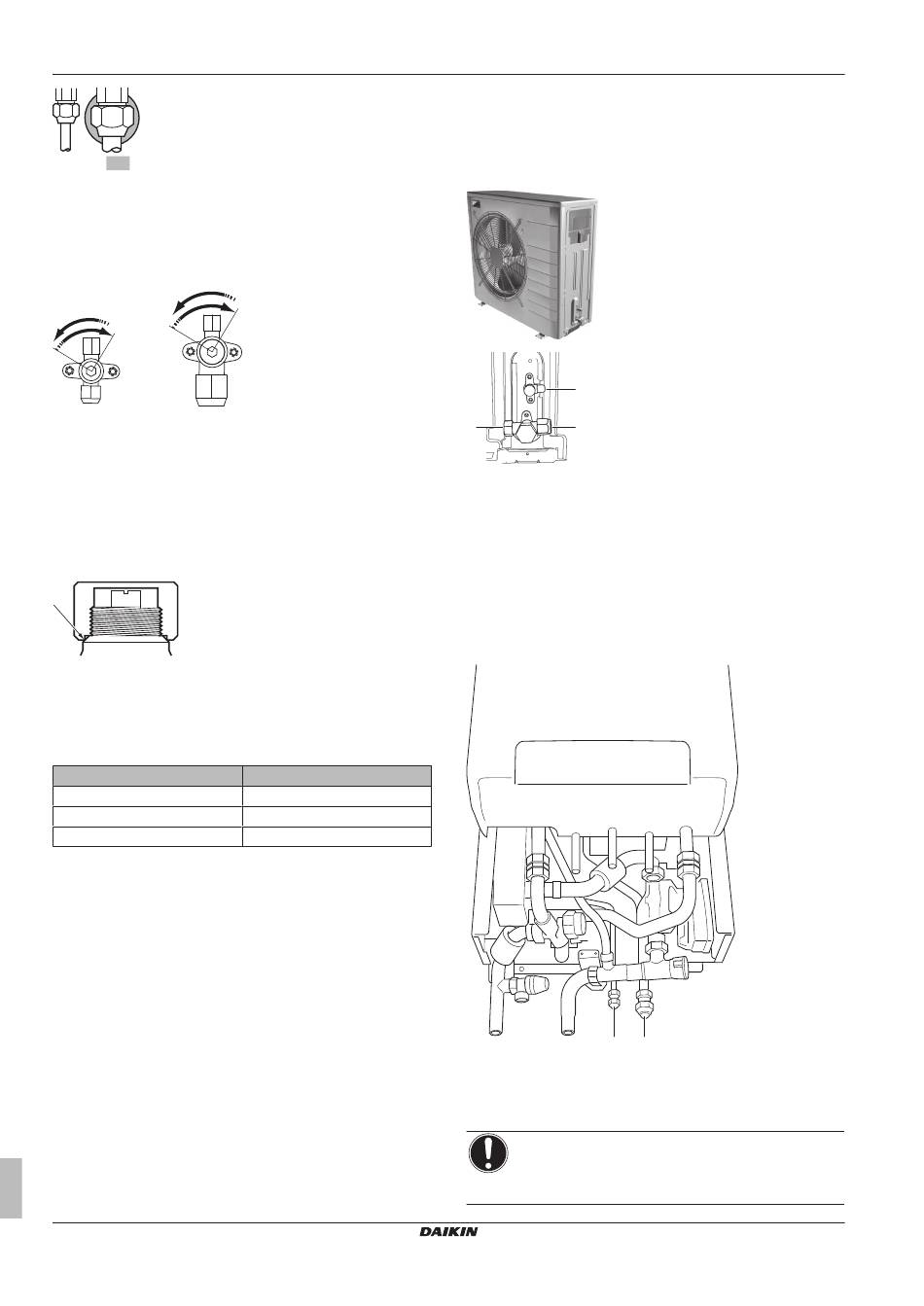

7 Installatie
Siliconendichting, zorg ervoor dat er geen
openingen zijn.
7.6.5
De afsluiter openen/sluiten
1 Verwijder het deksel van de afsluiter.
2 Steek een zeskantsleutel (vloeistofzijde: 4 mm, gaszijde: 6 mm)
in de klepsteel en draai de klepsteel:
Linksom om te openen.
Rechtsom om te sluiten.
3 Als de klepsteel niet verder kan worden gedraaid, stop dan met
draaien. De afsluiter is nu open/gesloten.
7.6.6
Omgaan met de steeldop
Houd rekening met de volgende richtlijnen:
▪ De steeldop is afgedicht op de plaatsen die met een pijl zijn
aangeduid. Beschadig dit NIET.
▪ Zorg dat u na het werken met de afsluiter de steeldop goed
vastdraait.
▪ Zie de onderstaande tabel voor aanhaalmomenten.
▪ Controleer na het vastspannen van de steeldop of er geen
koelmiddel lekt.
Item
Steeldop, vloeistofzijde
Steeldop, gaszijde
Dop van de servicepoort
7.6.7
Omgaan met de servicedop
Houd rekening met de volgende richtlijnen:
▪ Gebruik altijd een vulslang met een klepdepressorpin, omdat de
servicepoort een Schraderklep is.
▪ Als u met de servicepoort gedaan hebt, draai dan de dop van de
servicepoort goed vast. Zie de tabel in hoofdstuk
met de steeldop" op pagina 30 voor aanhaalmomenten.
▪ Controleer na het vastdraaien van de dop van de servicepoort of
er koelmiddel lekt.
Uitgebreide handleiding voor de installateur
30
Aanhaalmoment (N∙m)
13,5~16,5
22,5~27,5
11,5~13,9
"7.6.6 Omgaan
7.6.8
De koelmiddelleiding op buitenunit
aansluiten
1 Sluit het aansluitstuk van het koelmiddel in vloeistoffase
komende van de binnenunit aan op de vloeistofafsluiter van de
buitenunit.
a
b
c
a
Vloeistofafsluiter
b
Gasafsluiter
c
Servicepoort
2 Sluit het aansluitstuk van het koelmiddel in gasfase komende
van de binnenunit aan op de koelmiddelafsluiter van de
buitenunit.
7.6.9
De koelmiddelleidingen op binnenunit
aansluiten
1 Sluit de vloeistofafsluiter komende van de buitenunit aan op de
koelvloeistofaansluiting van de binnenunit.
a
a
Aansluiting voor de koelvloeistof
b
Aansluiting voor het koelgas
2 Sluit de gasafsluiter komende van de buitenunit aan op de
koelgasaansluiting van de binnenunit.
OPMERKING
Er wordt geadviseerd de koelmiddelleidingen tussen de
binnen en de buitenunit in een buis te leggen of
afwerkingstape rond deze leidingen te wikkelen.
EVLQ05+08CAV4 + EHYHBH05AA + EHYHBH/X08AA +
b
EHYKOMB33AA
Daikin Altherma hybrid warmtepomp
4P3556341 – 2013.05
