4.2 Aansluiting van de afstandsbesturing (alleen voor Cruise R)
Om uw Cruise R buitenboordmotor aan een afstandsbesturing aan te sluiten heeft u de
volgende onderdelen nodig:
• afstandsbesturingssysteem (niet in
de leveringsomvang inbegrepen) bijv.
Teleflex Light Duty Steering System
• kniehefboomstang (in de leverings-
omvang inbegrepen) om het afstands-
besturingssysteem met de aluminium
kooi aan de staartkop te verbinden
Voor de montage zijn de volgende stappen nodig:
1. Verbind het afstandsbesturingssysteem met de leibuis. Daarvoor wordt de schuifstang
van het afstandsbesturingssysteem door de leibuis geschoven en met de metalen dop-
moer van het afstandsbesturingssysteem bevestigd. Let erop dat u bij het vasttrekken
van de dopmoer de leibuis niet vervormt.
2. Schroef de dopmoer van kunststof op het vrije uiteinde van de leibuis.
3. Steek het gebogen uiteinde van de kniehefboomstang in de boring van de schuifstang
van uw afstandsbesturingssysteem en bevestig de verbinding met de daarvoor voorzi-
ene moer.
4. Bevestig het andere uiteinde van de kniehefboomstang aan de boring van de alumini-
um kooi. Daarvoor maakt u gebruik van de bijgevoegde onderdelen volgens de afbeel-
ding.

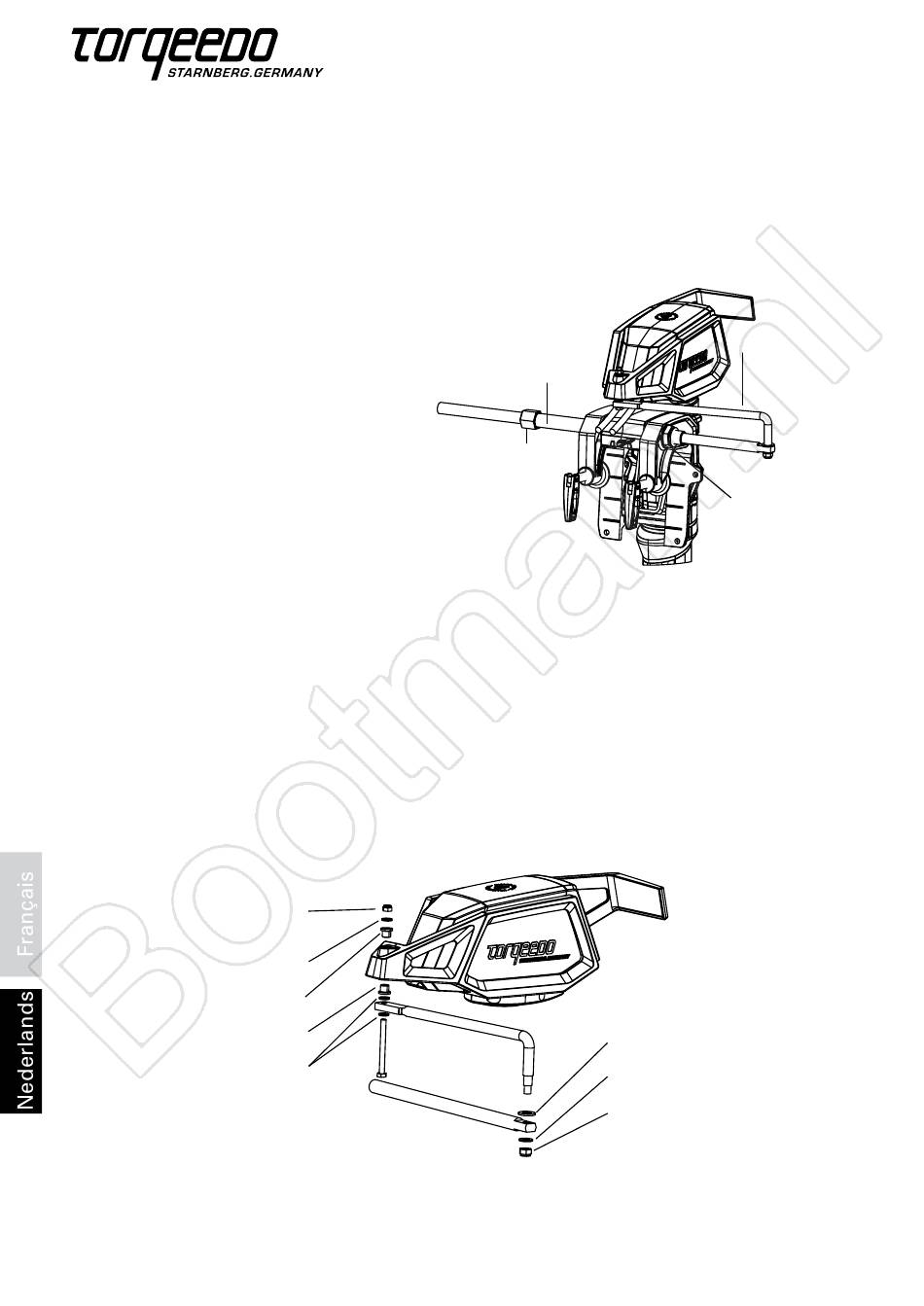

zeskantmoer M6
onderlegplaat Ø 6,4 mm
onderlegplaat Ø 6,4 mm
5. Bevestig de overige onderdelen van uw afstandsbesturingssysteem volgens de
handleiding van de fabrikant.
56
Huls
Huls
leibuis
metalen
dopmoer
onderlegplaat Ø 10,5 mm
onderlegplaat Ø 8,4 mm
zeskantmoer M8
kniehefboomstang
dopmoer van
kunststof
