FLUXUS G70x
7.3

Spanningsvoorziening

Let op!
Houdt u zich aan de "Veiligheidsinstructies voor het gebruik in een explosiegevaarlijke omgeving"
(zie het document SIFLUXUS).
De buitenste randaarde wordt aangesloten op de potentiaalvereffeningsklem van de behuizing van de transmitter
FLUXUS G704**-A2, G705**-A2, G705**-NN, G706**-A2, G706**-NN (zie Fig. 7.36 of Fig. 7.37). Deze moet altijd worden
aangesloten..
Let op!
Volgens IEC 61010-1:2010 moet er een schakelaar in de gebouweninstallatie worden aangebracht,
die in de buurt van het apparaat voor de gebruiker gemakkelijk te bereiken is en als ontkoppelinrich-
ting voor het apparaat gekenmerkt moet zijn.
Als de transmitter FLUXUS G704**-A2, G705**-A2, G706**-A2 wordt gebruikt in een explosiegevaar-
lijke omgeving, moet deze schakelaar zich buiten de explosiegevaarlijke omgeving bevinden. Als dat
niet mogelijk is, moet de schakelaar zich op de plaats bevinden die het minst gevaarlijk is.
Let op!
De beschermingsgraad van de transmitter is alleen gegarandeerd, als de stroomkabel vast en zon-
der speling in de kabelschroefverbindingen zit.
FLUXUS G704, G705, G706
Voor het aansluiten van de stroomkabel op de transmitter zie inzet Kabelaansluiting, Fig. 7.1, Fig. 7.2 of Fig. 7.3, Fig. 7.36
of Fig. 7.37 en Tab. 7.17
Kabelaansluiting
• Verwijder de blinde stop voor het aansluiten van de kabel op de transmitter (indien aanwezig).
FLUXUS G704
• Confectioneer de kabel met een kabelschroefverbinding M20.
• Schuif de kabel door de wartel, het inzetstuk en het lichaam van de kabelschroefverbinding.
• Breng de kabel in de behuizing van de transmitter in.
• Draai de dichtringzijde van het lichaam in de behuizing van de transmitter.
• Bevestig de kabelschroefverbinding door de wartel op het lichaam te draaien.
• Sluit de kabel op de klemmen van de transmitter aan.
FLUXUS G705, G706
• Confectioneer de kabel met een kabelschroefverbinding.
• Schuif de verlengkabel door de wartel, het inzetstuk, het lichaam en de dichtring. (dichtring: alleen voor kabelschroef-
verbinding M20, niet voor kabelschroefverbinding 1/2 NPS.)
• Breng de kabel in de behuizing van de transmitter in.
• Bevestig de kabelschroefverbinding door de wartel op het lichaam te draaien.
• Maak de kabel vast door de kabelschroefkoppeling vast te draaien met de ferrietmoer.
• Sluit de kabel op de klemmen van de transmitter aan.
AV
AVS
AGN ARS AR
BV
BVS
BGN BRS BR
SA1 SA2 SA3 SA4
SB1 SB2 SB3 SB4
76
T1A T1B S1 T2A
T3A T3B S3 T4A
T4B
A+ B- P1+ P2+
P3+
P4+ P5a P6a P7a
T2B
T1a T1b S2 T2a
T2b
T3a T3b S4 T4a
T4b
101 103 P1- P2-
P3-
P4- P5b P6b P7b
PE N(-) L(+)
potentiaalvereffeningsklem
(FLUXUS G704**-A2)

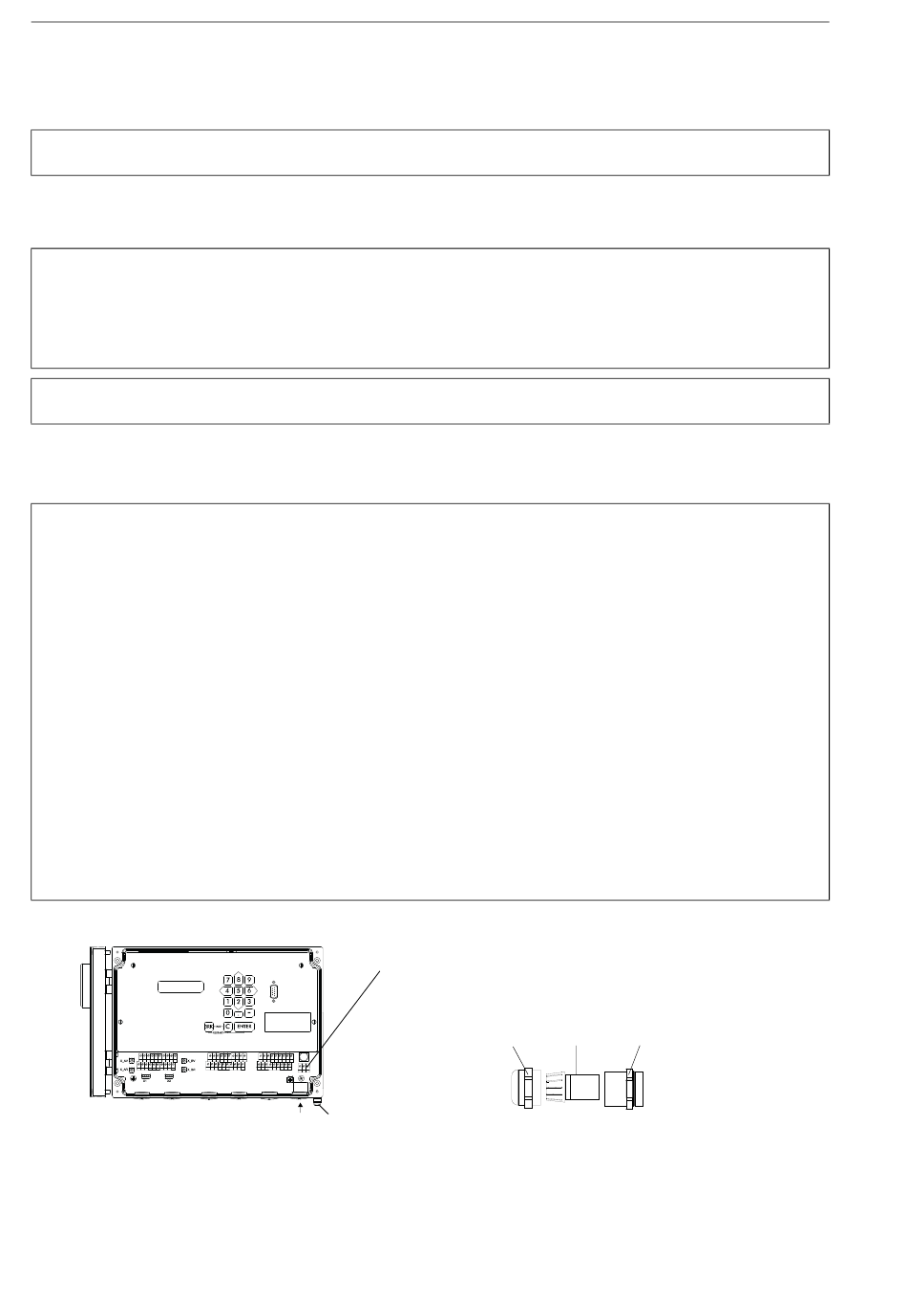

Fig. 7.36: Transmitter FLUXUS G704
spanningsvoorziening
inzetstuk
wartel
kabelschroefverbinding
7 Aansluiting
lichaam
UMFLUXUS_G7V4-6-3NL, 2023-01-01
