FLUXUS G70x
afdekking
• Plaats de afdekkingen met de sensoren op de rail.
• Corrigeer de sensorafstand als dat nodig is (zie paragraaf 10.6.1 en 10.6.2).
Opmerking!
Zorg er voor dat de koppelfolie op de sensorcontactvlakken blijft zitten.
• Draai de schroeven van de Afdekking vast (zie Fig. 6.36).
6.4.4
Bevestiging met Variofix C
Voor metingen in de reflectieopstelling wordt een sensorbevestiging op de zijde van de buis gemonteerd (zie Fig. 6.37).
Bij metingen in de doorstralingsopstelling moeten twee sensorbevestigingen op de tegenoverliggende zijde van de buis
worden gemonteerd (zie Fig. 6.38).
In het volgende wordt de montage van een sensorbevestiging beschreven (sensoren in reflectieopstelling).
40
sensorafstand

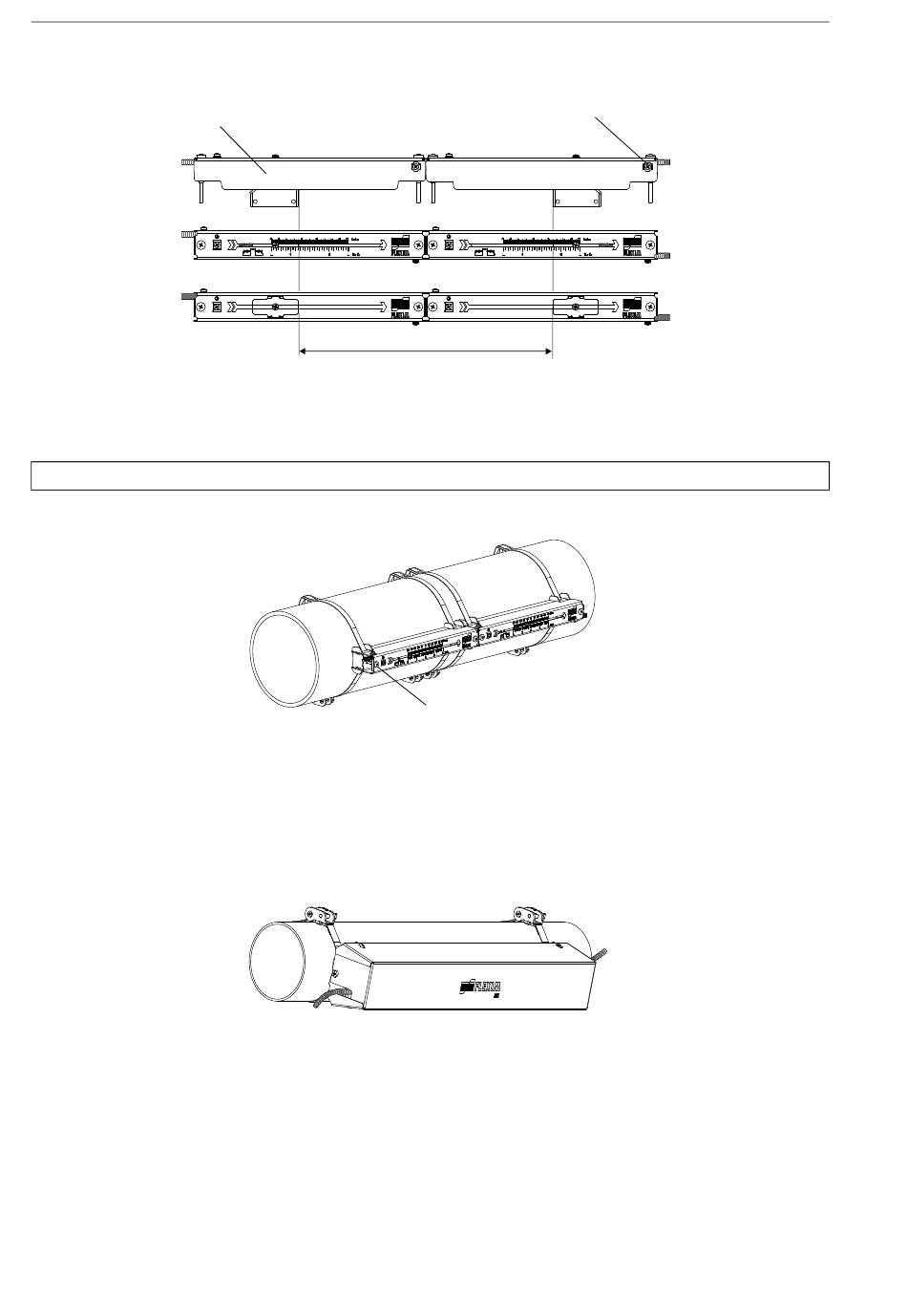

Fig. 6.35: De sensorafstand instellen
Fig. 6.36: Sensoren met Variofix L op de buis
Fig. 6.37: Sensorbevestiging Variofix C (reflectieopstelling)
trekontlastings-
klem
schroeven
van de afdekking
6 Montage
UMFLUXUS_G7V4-6-3NL, 2023-01-01
