3 Principes
3.2.2
Meting van de stromingssnelheid
De signalen worden afwisselend door een sensorpaar met de stroomrichting mee en tegen de stroomrichting in uitgezon-
den en ontvangen. Aangezien het medium, waarin de signalen zich uitbreiden, stroomt, worden de signalen meegeleid
met het medium. Hiermee wordt het traject van het signaal met de stroomrichting mee in de ontvangende sensor verkort
en het traject van het signaal tegen de stroomrichting in verlengt (zie Fig. 3.2 en Fig. 3.3). Hierdoor veranderen de looptij-
den. De looptijd van het signaal met de stroomrichting mee is korter dan die tegen de stroomrichting in. Het looptijdver-
schil is evenredig met de gemiddelde stromingssnelheid.
De gemiddelde stromingssnelheid van het medium is:
t
----------- -
v = k
· k
·
Re
a
2 t
fl
met
v
– gemiddelde stromingssnelheid van het medium
k
– stromingsmechanische calibratiefactor
Re
k
– akoestische calibratiefactor
a
Δt
– looptijdverschil
t
– looptijd in het medium
fl
stroomrichting
van het medium
verlengde traject
in de sensor
stroomrichting
van het medium
UMFLUXUS_G7V4-6-3NL, 2023-01-01
sensor (zender)
c
α
α
β
γ
meetpad zonder stroming

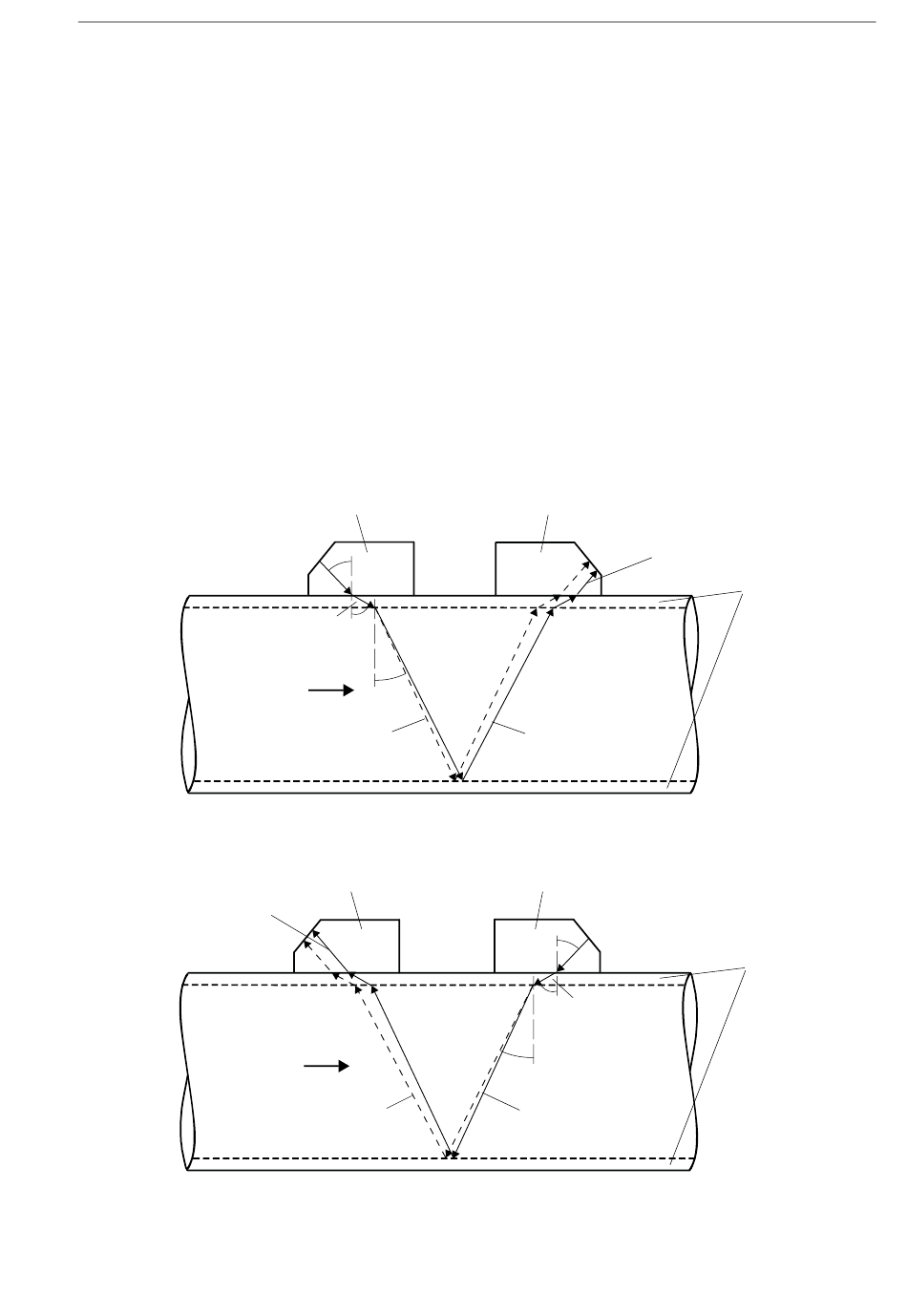

Fig. 3.2: Meetpad van het signaal met de stroomrichting mee
sensor (ontvanger)
c
α
meetpad zonder stroming
Fig. 3.3: Meetpad van het signaal tegen de stroomrichting in
sensor (ontvanger)
c
α
c
β
c
γ
meetpad met stroming
sensor (zender)
c
α
α
c
β
β
γ
c
γ
meetpad met stroming
FLUXUS G70x
verkorte traject
in de sensor
buiswand
buiswand
13
