6 Montage
6.5
Temperatuursensor
Let op!
Houdt u zich aan de "Veiligheidsinstructies voor het gebruik in een explosiegevaarlijke omgeving"
(zie het document SIFLUXUS).
6.5.1
Voorbereiding van de buis
De buis moet stabiel zijn. Hij moet bestendig zijn tegen de druk die door de bevestiging van de temperatuursensor teweeg
wordt gebracht.
Een goed thermisch contact tussen de buis en de temperatuursensor bereikt u als volgt:
• Reinig de buis op het meetpunt.
– Verwijder isolatiemateriaal, roest of loszittende verf.
– Maak een laklaag glad door ze te schuren. De verf hoeft niet volledig verwijderd te worden.
• Gebruik warmtegeleidende folie of breng een laag warmtegeleidende pasta of koppelpasta op het contactvlak van de
temperatuursensor. Let op het betreffende bedrijfstemperatuurbereik.
• Zorg er voor dat er tussen het contactvlak van de temperatuursensor en de buiswand geen luchtinsluitingen zitten.
Voor het monteren van de temperatuursensor (reactietijd 50 s) zie paragraaf 6.5.2.
Voor het monteren van de temperatuursensor (reactietijd 8 s) zie paragraaf 6.5.3.
6.5.2
De temperatuursensor monteren (reactietijd 50 s)
Opmerking!
Bij grote temperatuursverschillen raden wij u aan een thermische isolatie van de temperatuursensor
tegen de omgeving te gebruiken.
Kies de montagehandleiding van het meegeleverde spanslot:
• voor het monteren met spanslot zie paragraaf 6.5.2.1
• voor het monteren met spanslot FLEXIM zie paragraaf 6.5.2.2
• voor het monteren met snelspanslot zie paragraaf 6.5.2.3
6.5.2.1
Montage met een spanslot
• Kort de spanband af (buisomtrek + tenminste 120 mm).
• Zorg er voor dat onderdeel (2) van het spanslot op onderdeel (1) ligt (zie Fig. 6.56 a). De haken van onderdeel (2) moe-
ten zich aan de buitenkant van het spanslot bevinden.
• Om het spanslot aan de spanband te fixeren, trekt u ca. 20 mm van de spanband door de spleet van het spanslot (zie
Fig. 6.56 b).
• Buig het uiteinde van de spanband om.
• Plaats de temperatuursensor op de buis (zie Fig. 6.57).
• Leg de spanband om de temperatuursensor en de buis heen.
• Schuif de spanband door de onderdelen (2) en (1) van het spanslot.
• Trek de spanband goed vast en haak hem vast in de binnenste haak van het spanslot.
• Draai de schroeven van de spansloten vast.
2
UMFLUXUS_G7V4-6-3NL, 2023-01-01
a
1

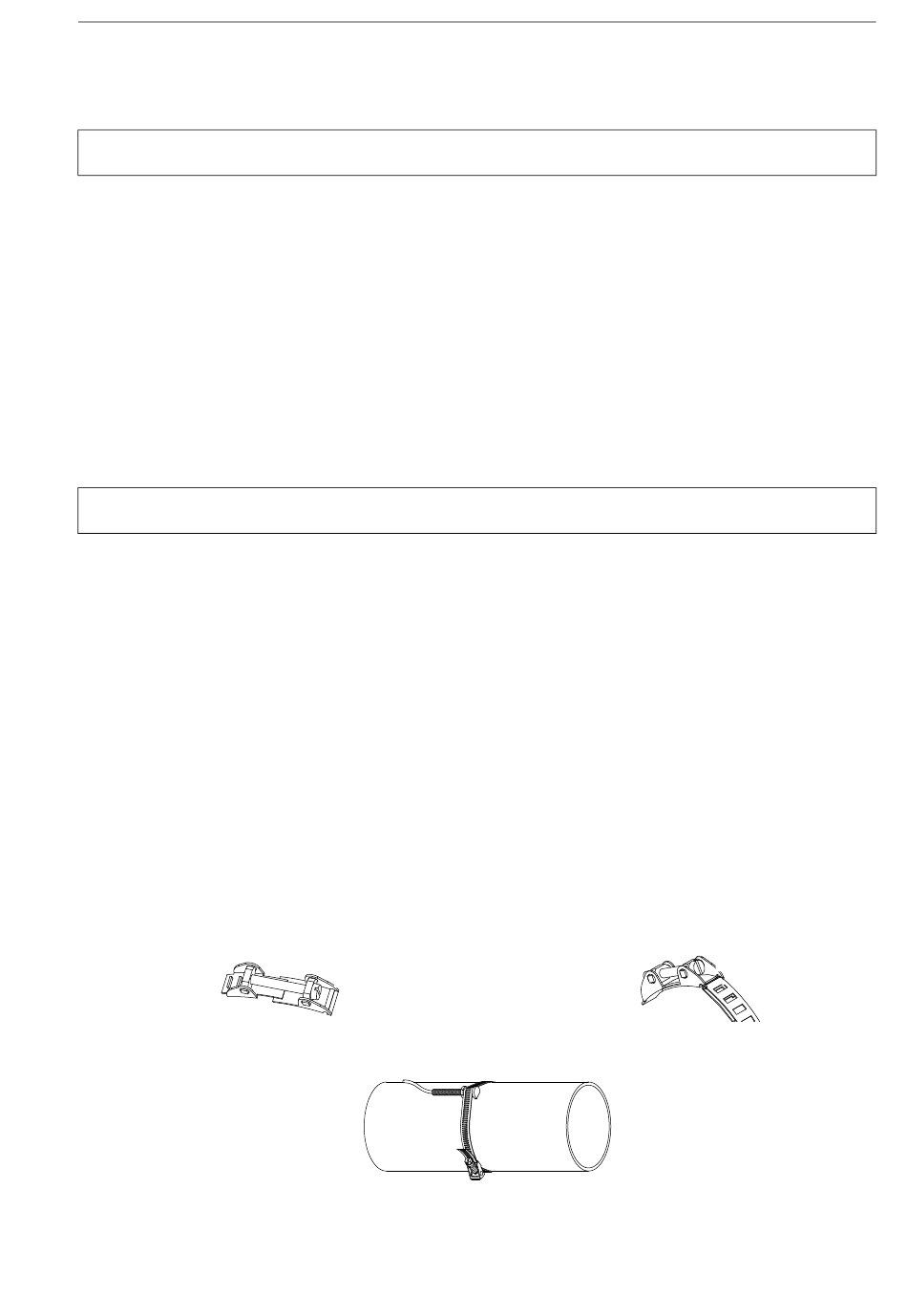

Fig. 6.56: Spanslot
Fig. 6.57: Temperatuursensor op de buis
FLUXUS G70x
b
1
2
47
