5 | Instrucciones de montaje
ES

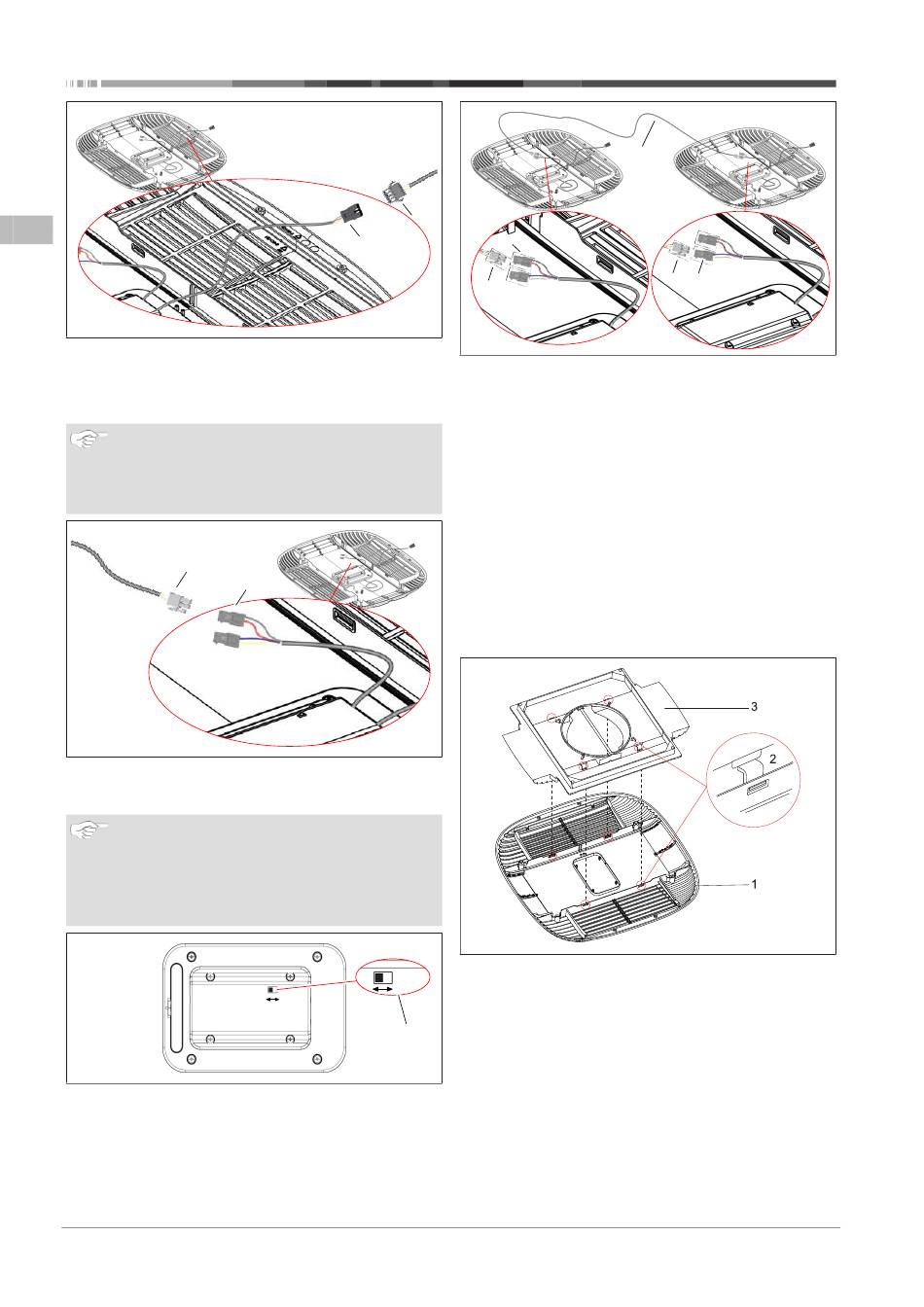

Fig. 23 Conexión del conector de la unidad exterior a la unidad CI-BUS
2.
Inserte el conector de la unidad exterior (1) en el conector
correspondiente (2) de la unidad CI-BUS.
5.14
Conexión de los cables de CI-BUS
NOTA
Este capítulo solo es de aplicación si la unidad interior
Cool Top Trail 20G - 24G está equipada con una unidad
CI-BUS y esta unidad CI-BUS necesita estar conectada a
un sistema externo de CI-BUS.
1
Fig. 24 Conexión del sistema de CI-BUS a la unidad CI-BUS
1.
Inserte el conector de CI-BUS (1) en el conector de CI-BUS
correspondiente (2) de la unidad CI-BUS.
NOTA
Ajuste de los interruptores
Si tiene dos unidades de aire acondicionado Cool Top
Trail, ambas con una unidad CI-BUS instalada, deberá
ajustar el interruptor de identificación de cada unidad
CI-BUS en una posición diferente.
Fig. 25 Vista superior de la unidad CI-BUS
2.
Ajuste el interruptor de identificación (1) en la posición iz-
quierda en una unidad CI-BUS y en la posición derecha en
la otra unidad CI-BUS.
90 / 146
1
2
2
1
3
2
Fig. 26 Conexión de dos unidades CI-BUS
3.
En caso de que haya dos unidades de aire acondicionado
Cool Top Trail instaladas, utilice el cable de intercone-
xión (1).
4.
Inserte el conector (2) del cable en el conector de CI-BUS
(3) de la primera unidad CI-BUS.
5.
Inserte el otro conector (4) del cable en el conector auxiliar
de CI-BUS (5) de la segunda unidad CI-BUS.
5.15
Instalación del conjunto del
distribuidor de aire
1.
Conecte el distribuidor de aire (1) al soporte de montaje del
distribuidor de aire (3) encajando las dos piezas entre sí.
– Escuchará cuatro chasquidos de las lengüetas (2) cuando
el distribuidor de aire (1) y el soporte de montaje (3) se
encajen entre sí.
Fig. 27 Conexión del conjunto de distribuidor de aire al soporte de
montaje
2.
Fije el distribuidor de aire (1) del soporte de montaje del
distribuidor de aire con cuatro tornillos con cabeza de len-
teja ST4,2x19 (2).
9045225A_OI-II_Cool Top Trail 20G-24G ML
1
4
5
