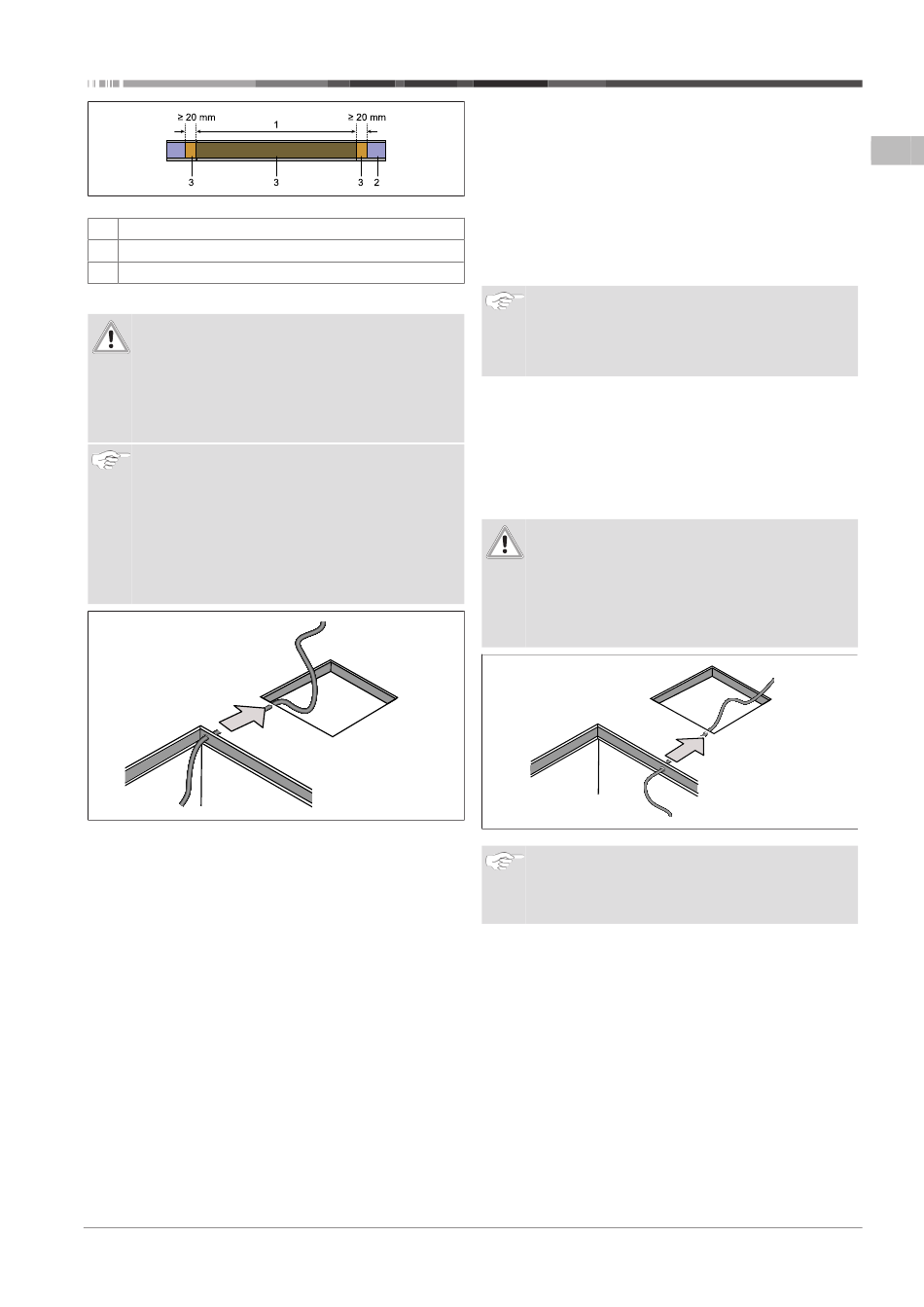

Fig. 10 Découpe avec renforcement en bois
1
Découpe
2
Isolation dans le toit
3
Barres en bois
5.6
Alimentation électrique
AVERTISSEMENT
Danger d'électrocution
Assurez-vous qu'il n'y ait pas de tension au niveau des
composants commandés électriquement avant d'entre-
prendre des travaux sur ces composants. Assurez-vous
que l'alimentation secteur ou l'alimentation fournie par
les onduleurs est coupée.
REMARQUE
Seul un électricien qualifié (en Allemagne par ex.
conformément à la norme VDE 0100, Partie 721 ou CEI
60364-7-721) peut réaliser la connexion électrique
230 V.
Il est de la responsabilité des installateurs de veiller à ce
que les réglementations locales en matière de câblage
soient respectées pour la connexion à l'alimentation
secteur.
Fig. 11 Câble d'alimentation électrique
1.
Assurez-vous que l'alimentation électrique 230 V est raccor-
dée à un disjoncteur à courant résiduel.
2.
Installez un coupe-circuit avec un écart de contact d'au
moins 3,5 mm et une isolation de tous les pôles pour proté-
ger le câble d'alimentation électrique raccordé au climati-
seur et pour permettre les travaux de maintenance et de ré-
paration sur l'appareil.
3.
Amenez un câble d'alimentation électrique 230 V~ jusqu'à
la découpe.
4.
Faites passer si possible le câble à travers l'isolation du toit
comme indiqué ci-dessus.
5.
Percez un trou dans la barre en bois, là où le câble d'ali-
mentation électrique doit passer.
6.
Introduisez le câble d'alimentation électrique dans le trou
de la barre en bois avant d'installer la barre.
7.
Attachez et posez les câbles de manière à ce qu'on ne
puisse pas trébucher dessus ou les endommager.
9045225A_OI-II_Cool Top Trail 20G-24G ML
8.
Utilisez des gaines passe-câbles pour guider les câbles dans
les murs avec des bords coupants.
9.
Respectez les sections de câble minimales correspondant à
l'absorption de courant de l'appareil.
10. Ne placez pas les câbles 230 V et les câbles 12/24 V dans la
même gaine passe-câbles.
11. Ne placez pas de câbles débranchés ou pliés près d'un ma-
tériau conducteur électrique (métal).
5.7
Câble(s) CI-BUS
REMARQUE
Ce chapitre n'est applicable que si l'unité intérieure Co-
ol Top Trail 20G - 24G est équipée d'un Unité CI-BUS et
que ce Unité CI-BUS doit être connecté à un système CI-
BUS externe.
Suivez les instructions indiquées dans chapitre 5.7.1, "Ensemble
câble CI-BUS" à la page 48 pour l'assemblage des câbles CI-
BUS.
Utilisez le câble CI-BUS approprié pour connecter le Unité CI-
BUS au système CI-BUS.
Si deux climatiseurs d'air Cool Top Trail sont installés, utilisez le
câble d'interconnexion CI-BUS pour la connexion du Unités CI-
BUS.
AVERTISSEMENT
Danger d'électrocution
Assurez-vous qu'il n'y ait pas de tension au niveau des
composants commandés électriquement avant d'entre-
prendre des travaux sur ces composants. Assurez-vous
que l'alimentation secteur ou l'alimentation fournie par
les onduleurs est coupée.
Fig. 12 Câble CI-BUS
REMARQUE
Dysfonctionnement du CI-BUS
Ne placez pas les câbles secteur, les câbles CI-BUS et les
câbles 12/24 V dans la même gaine passe-câbles.
1.
Faites passer si possible le câble CI-BUS à travers l'isolation
du toit comme indiqué ci-dessus.
2.
Percez un trou dans la barre en bois, là où le câble CI-BUS
doit passer.
3.
Introduisez le câble CI-BUS dans le trou de la barre en bois
avant d'installer la barre.
4.
Attachez et posez les câbles de manière à ce qu'on ne
puisse pas trébucher dessus ou les endommager.
5.
Utilisez des gaines passe-câbles pour guider les câbles dans
les murs avec des bords coupants.
6.
Ne placez pas de câbles débranchés ou pliés près d'un ma-
tériau conducteur électrique (métal).
7.
Introduisez le câble CI-BUS dans la zone intérieure de la ca-
ravane, du véhicule ou du camping-car.
