l Se till att den avsedda monteringsplatsen inte stör
befintliga konstruktioner och kablar.
l Luftkonditioneringen måste monteras så nära takets mitt
som möjligt.
l Utomhusenhetens monteringsposition måste vara riktad
enligt fordonets körriktning (F).
l Se till att det finns tillräckligt med utrymme på fordonets
insida för att montera luftfördelaren.
l Beakta luftfördelarens monteringsposition och se till att
luftfördelarens utsläpp är minst 400 mm bort från skåp,
väggar och skiljeväggar som kan rikta om den
konditionerade luften tillbaka till returluftintaget. Om ett
utsläpp befinner sig närmre än 400 mm från ett hinder bör
det stängas tätt. Om detta inte beaktas blir följden att
enheten hela tiden kopplas till och från.
l Utskärningen måste undvika fogar i takbeklädnaden där
det är möjligt.
l Välj en monteringsposition mellan två längsgående stöd
eller sektioner, såvida sådana finns.
l Det måste vara ett fritt utrymme på minst 100 mm runt
taktoppsenheten för att säkerställa ett fullgott luftflöde och
åtkomst för underhåll.
VARNING
Om en lucka med säkerhetsventilationsfunktion byts ut
mot luftkonditioneringen är det nödvändigt att se till att
säkerhetsventilationen installeras på en annan plats.
HÄNVISNING
Luftkonditioneringens lutningsvinkel får inte vara större
än 5° (=8,8 %) och luftkonditioneringens baksida får
inte vara högre än fronten.

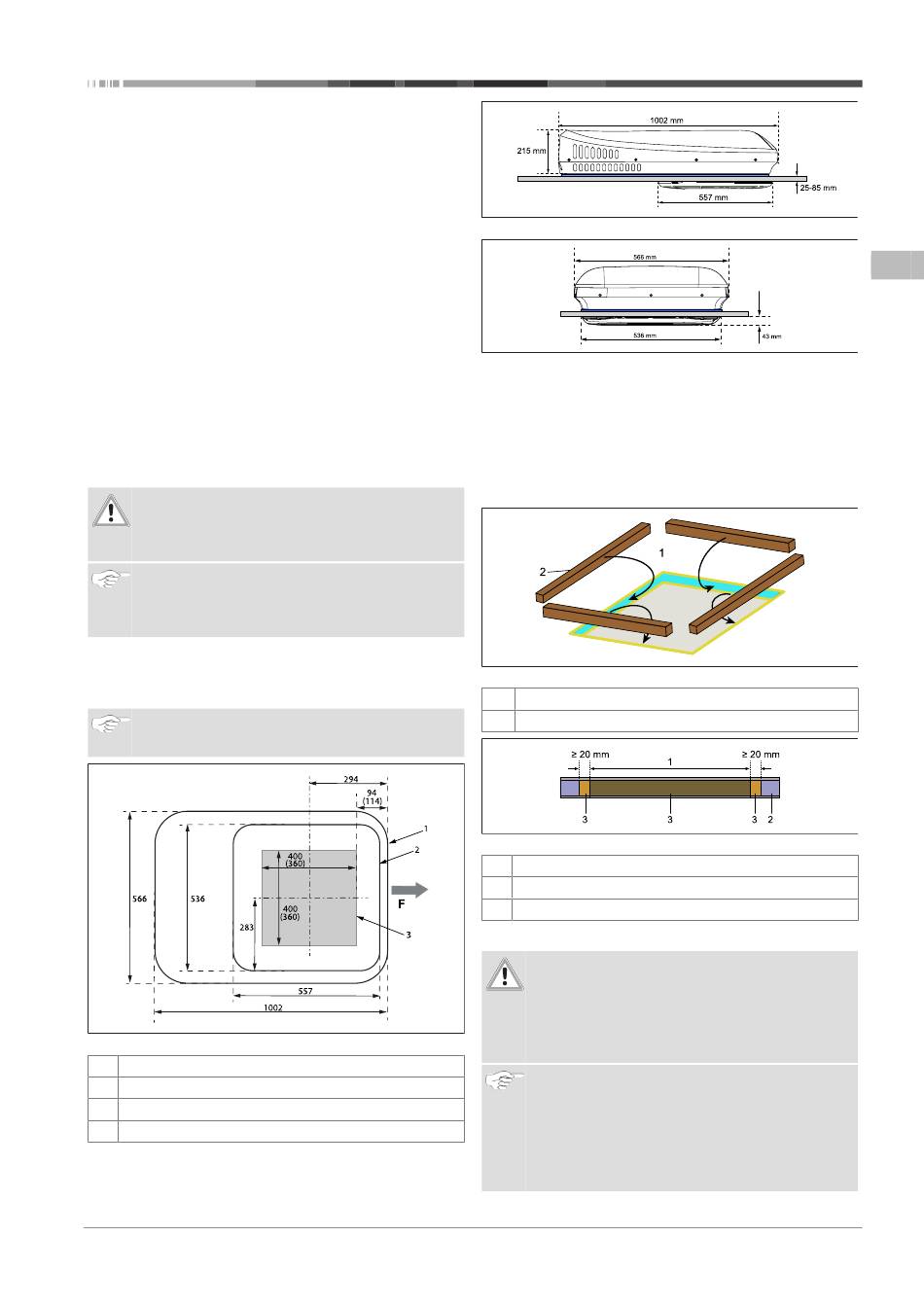

Illustrationerna nedan (Bild 6, Bild 7 och Bild 8) visar det
monteringsutrymme som krävs för utomhusenheten och
luftfördelaren på insidan för de två olika utskärningsversionerna.
Centrera luftfördelaren med hjälp av utskärningen.
HÄNVISNING
Om inget annat anges är alla mått i mm.
Bild 6 Monteringsmått (vy uppifrån/nerifrån)
1
Utomhusenhetens placering
2
Luftfördelarens placering
3
Kvadratisk utskärning
F
Färdriktning
9045225A_OI-II_Cool Top Trail 20G-24G ML
Bild 7 Monteringsmått (vy från sidan)
Bild 8 Monteringsmått (vy framifrån)
5.5
Takförstärkningar
Utskärningen måste förstärkas med en träram bestående av
träribbor som är minst 20 mm breda. Isoleringsmaterial kanske
måste tas bort dessförinnan.
Denna förstärkningsram säkerställer att taket inte krossas på
grund av monteringsbultarna och att luftkonditionerad luft inte
kommer in i innertaksutrymmet.
Bild 9 Takförstärkning
1
Tak
2
Träribbor
Bild 10 Utskärning med träförstärkning
1
Utskärning
2
Isolering i taket
3
Träribbor
5.6
Strömförsörjning
VARNING
Risk för elstötar
Du måste se till att det inte finns någon spänning på
eldrivna komponenter innan några arbeten utförs på
dem. Försäkra dig om att strömtillförseln eller
strömmen som tillförs av inverterare är isolerad.
HÄNVISNING
Endast kvalificerade elektriker får utföra elanslutningen
på 230 V (i Tyskland exempelvis i enlighet med VDE
0100, del 721 eller IEC 60364-7-721).
Det är montörens ansvar att se till att lokala
bestämmelser för ledningsdragning följs vid
anslutningen till elnätsförsörjningen.
Monteringsanvisningar | 5
