AVVERTENZA
Solo gli elettricisti qualificati possono eseguire il collega-
mento elettrico a 230 V (in Germania, ad esempio, in
conformità alla norma VDE 0100, Parte 721 o IEC
60364-7-721).
Quando si effettua il collegamento alla rete elettrica
frontale, è responsabilità dell'installatore assicurarsi che
vengano rispettate le normative elettriche locali.

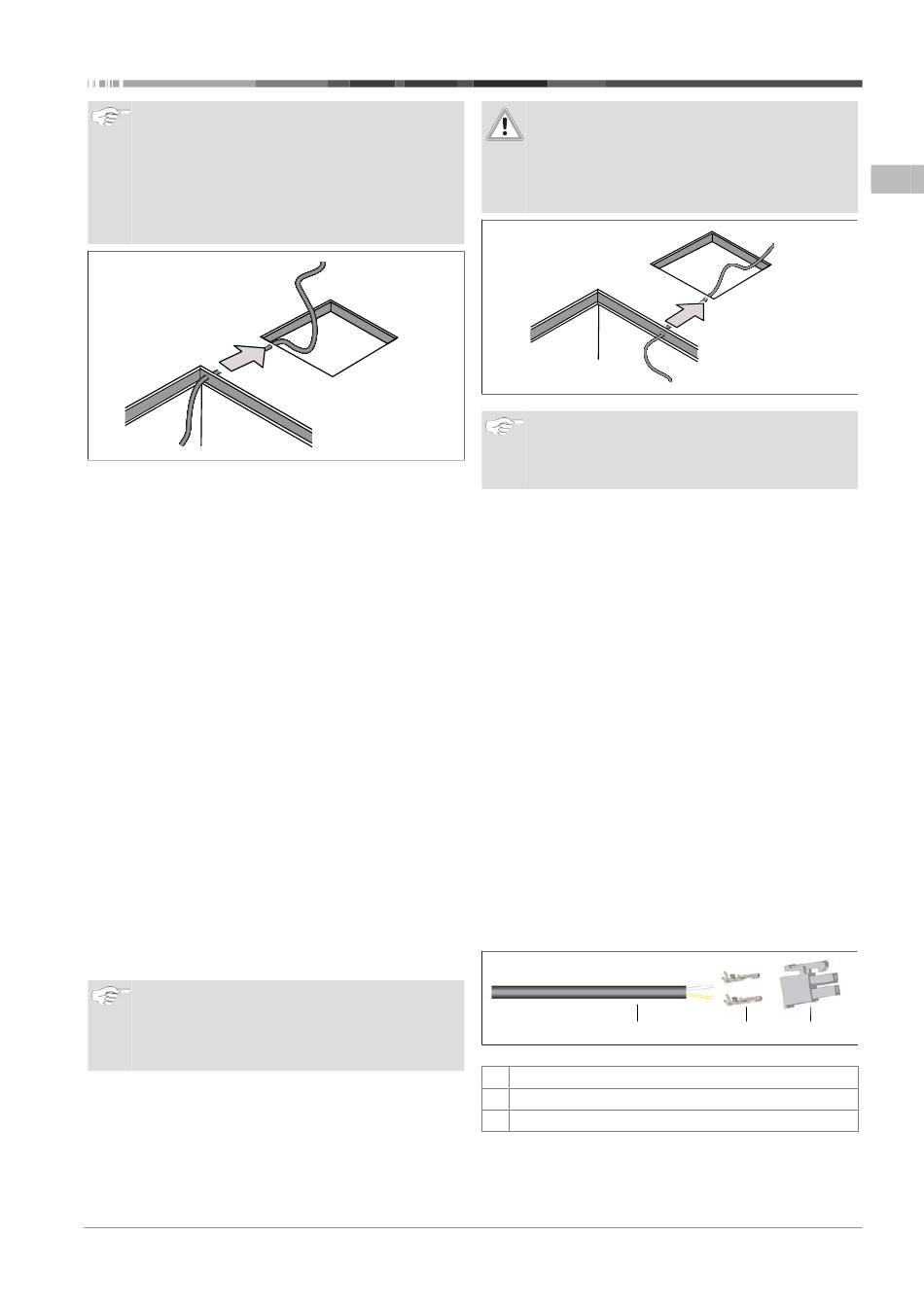

Fig. 11 Cavo di alimentazione elettrica
1.
Assicurarsi che l'alimentazione a 230 V sia collegata a un
dispositivo a corrente residua.
2.
Installare un interruttore con uno spazio di almeno 3,5 mm
e un isolamento onnipolare per la protezione del cavo di
alimentazione elettrica all'unità A/C e per consentire i lavori
di manutenzione e riparazione sull'unità.
3.
Collegare un cavo di alimentazione elettrica da 230 V al ta-
glio.
4.
In via opzionale, collegare il cavo di alimentazione attraver-
so l'isolamento del tetto come mostrato in precedenza.
5.
Praticare un foro nella barra in legno attraverso cui far pas-
sare il cavo di alimentazione.
6.
Guidare il cavo di alimentazione attraverso il foro nella bar-
ra in legno prima di montarla.
7.
Collegare e posare i cavi in modo tale che non si possa in-
ciampare su di essi o non possano essere danneggiati.
8.
Usare i condotti dei cavi per guidare i cavi attraverso le pa-
reti con bordi affilati.
9.
Assicurarsi che le sezioni trasversali minime del cavo corri-
spondano all'assorbimento di corrente dell'unità.
10. Non posare i cavi da 230 V e da 12/24 V insieme nello stes-
so condotto.
11. Non posare i cavi allentati o piegati vicino a materiale elet-
tricamente conduttivo (metallo).
5.7
Cavo(i) CI-BUS
AVVERTENZA
Questo capitolo è applicabile solo se Cool Top Trail 20G
- 24Gl'unità interna è dotata di una unità CI-BUS e que-
sta unità deve CI-BUS essere collegata a un sistema CI-
BUS esterno.
Per assemblare i cavi CI-BUS seguire le istruzioni in capito-
lo 5.7.1, "Montaggio del cavo CI-BUS" a pagina 67.
Utilizzare l'apposito cavo CI-BUS per collegare l'unità CI-BUS al
sistema CI-BUS.
Se sono installati due condizionatori Cool Top Trail, utilizzare il
cavo di interconnessione CI-BUS per collegare le unità CI-BUS.
9045225A_OI-II_Cool Top Trail 20G-24G ML
AVVISO
Pericolo di folgorazione
Occorre assicurarsi che non vi sia tensione sui compo-
nenti elettrici prima di iniziare a lavorarci. Assicurarsi
che l'alimentazione elettrica o l'alimentazione fornita
dagli inverter sia isolata.
Fig. 12 Cavo CI-BUS
AVVERTENZA
Malfunzionamento del CI-BUS
Non posare i cavi principali, i cavi CI-BUS e i cavi da
12/24 V insieme nello stesso condotto.
1.
In via opzionale, collegare il cavo CI-BUS attraverso l'isola-
mento del tetto come mostrato in precedenza.
2.
Praticare un foro nella barra in legno attraverso cui far pas-
sare il cavo CI-BUS di alimentazione.
3.
Guidare il cavo CI-BUS di alimentazione attraverso il foro
nella barra in legno prima di montarla.
4.
Collegare e posare i cavi in modo tale che non si possa in-
ciampare su di essi o non possano essere danneggiati.
5.
Usare i condotti dei cavi per guidare i cavi attraverso le pa-
reti con bordi affilati.
6.
Non posare i cavi allentati o piegati vicino a materiale elet-
tricamente conduttivo (metallo).
7.
Portare il cavo CI-BUS nell'area interna della roulotte, del
veicolo o del camper.
8.
Far passare il cavo CI-BUS verso il condizionatore Cool Top
Trail.
9.
Nel caso di due condizionatori Cool Top Trail far passare tra
i due unità CI-BUS un cavo di interconnessione CI-BUS.
5.7.1
Montaggio del cavo CI-BUS
I cavi CI-BUS devono essere assemblati con appositi capicorda e
una custodia corrispondente. V. capitolo 4, "Connettori neces-
sari per CI-BUS" a pagina 65 per i dettagli delle specifiche. Ri-
spettare sempre le linee guida del produttore.
1
Fig. 13 Montaggio del cavo CI-BUS
1
Cavo
2
Capicorda
3
Alloggiamento
Istruzioni di montaggio | 5
2
3
67 / 146
