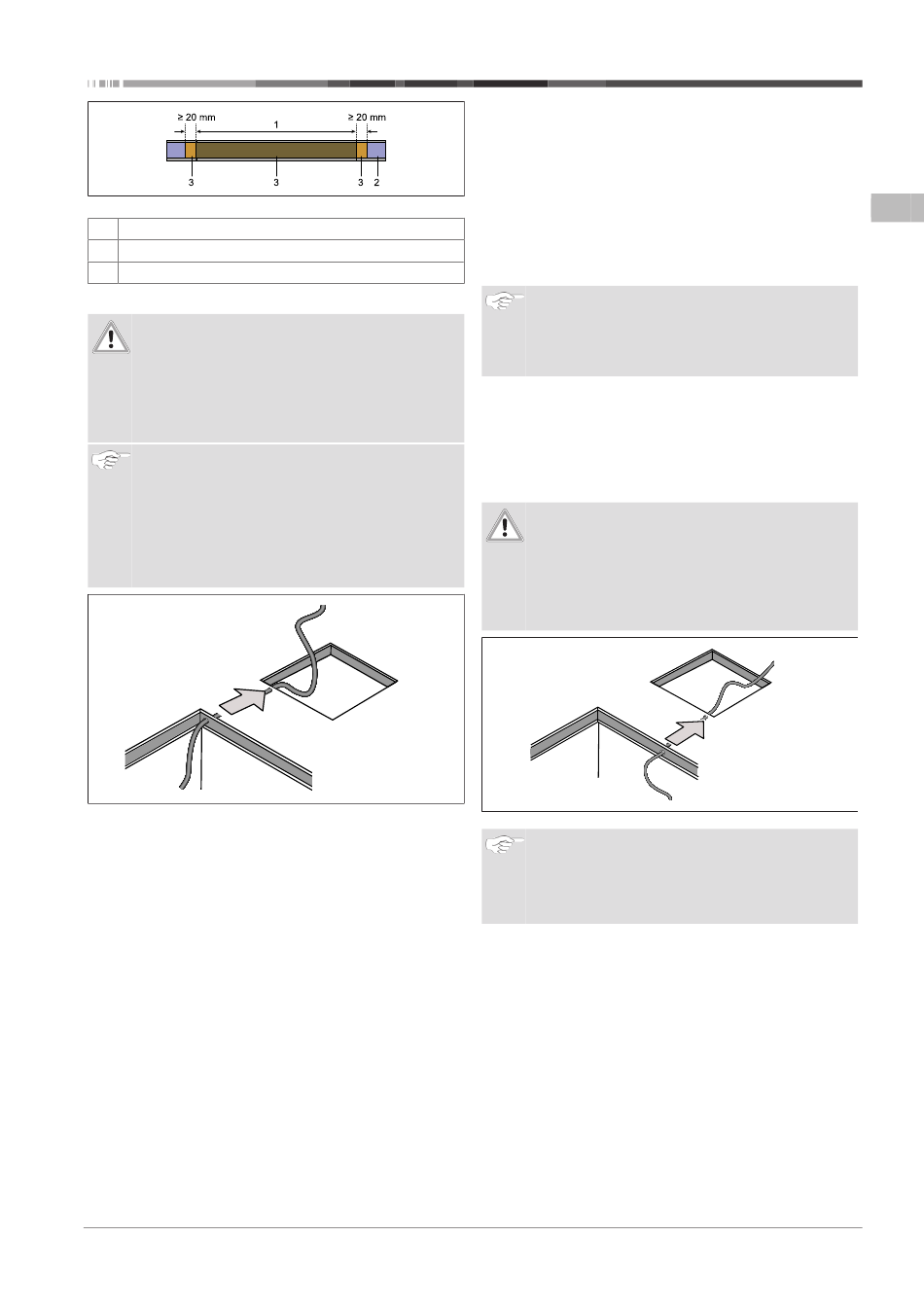

Fig. 10 Recorte con refuerzo de madera
1
Recorte
2
Aislamiento del techo
3
Listones de madera
5.6
Alimentación eléctrica
ADVERTENCIA
Peligro de electrocución
Antes de trabajar en componentes alimentados por
electricidad, asegúrese de que dichos componentes es-
tén sin tensión. Asegúrese de que la alimentación eléc-
trica de la red o la procedente de los inversores esté
desconectada.
NOTA
La conexión eléctrica a 230 V solo debe ser realizada
por electricistas cualificados (en el caso de Alemania,
por ejemplo, de conformidad con el reglamento
VDE 0100, artículo 721 o la norma IEC 60364-7-721).
Al realizar la conexión a la red eléctrica, es responsabili-
dad del instalador garantizar que se cumplan los regla-
mentos locales en materia de cableado.
Fig. 11 Cable de alimentación eléctrica
1.
Asegúrese de que la alimentación eléctrica de 230 V esté
conectada a un dispositivo diferencial.
2.
Instale un interruptor automático con una separación de
contacto de al menos 3,5 mm y aislamiento en todos los
polos para proteger el cable de alimentación eléctrica a la
unidad de A/A y para permitir los trabajos de mantenimien-
to y reparación en la unidad.
3.
Prevea un cable de alimentación eléctrica de 230 V~ que
llegue hasta el recorte.
4.
Otra posibilidad es guiar el cable de alimentación eléctrica a
través del aislamiento del techo, tal y como se muestra más
arriba.
5.
Taladre un orificio en el listón de madera para hacer pasar
el cable de alimentación eléctrica.
6.
Encamine el cable de alimentación eléctrica por el orificio
del listón de madera antes de montar el listón.
7.
Conecte y tienda los cables de forma que se eviten tropie-
zos o daños.
9045225A_OI-II_Cool Top Trail 20G-24G ML
8.
Utilice prensaestopas para el paso de los cables por paredes
que presenten bordes cortantes.
9.
Respete las secciones transversales mínimas de cable que
correspondan al consumo de corriente de la unidad.
10. No tienda juntos los cables de 230 V y de 12/24 V en un
mismo conducto de cables.
11. No tienda los cables de modo que queden sueltos o dobla-
dos junto a materiales conductores (metales).
5.7
Cable(s) de CI-BUS
NOTA
Este capítulo solo es de aplicación si la unidad interior
Cool Top Trail 20G - 24G está equipada con una unidad
CI-BUS y esta unidad CI-BUS necesita estar conectada a
un sistema externo de CI-BUS.
Para montar los cables de CI-BUS, siga las instrucciones del capí-
tulo 5.7.1, "Montaje del cable de CI-BUS" en la página 88.
Utilice el cable de CI-BUS adecuado para conectar la unidad CI-
BUS al sistema de CI-BUS.
En caso de que haya dos unidades de aire acondicionado Cool
Top Trail instaladas, utilice el cable de CI-BUS de interconexión
para conectar las unidades CI-BUS.
ADVERTENCIA
Peligro de electrocución
Antes de trabajar en componentes alimentados por
electricidad, asegúrese de que dichos componentes es-
tén sin tensión. Asegúrese de que la alimentación eléc-
trica de la red o la procedente de los inversores esté
desconectada.
Fig. 12 Cable de CI-BUS
NOTA
Funcionamiento inadecuado del CI-BUS
No tienda los cables de alimentación, el cable o cables
de CI-BUS y los cables de 12/24 V juntos en un mismo
conducto de cables.
1.
Otra posibilidad es guiar el cable de CI-BUS a través del ais-
lamiento del techo, tal y como se muestra más arriba.
2.
Taladre un orificio en el listón de madera para hacer pasar
el cable de CI-BUS.
3.
Haga pasar el cable de CI-BUS a través del orificio del listón
de madera antes de montar el listón.
4.
Conecte y tienda los cables de forma que se eviten tropie-
zos o daños.
5.
Utilice prensaestopas para el paso de los cables por paredes
que presenten bordes cortantes.
6.
No tienda los cables de modo que queden sueltos o dobla-
dos junto a materiales conductores (metales).
7.
Guíe el cable de CI-BUS hasta el interior de la caravana, el
vehículo o la autocaravana.
Instrucciones de montaje | 5
87 / 146
ES
