Gebruiksaanwijzing AcQMap-beeldvormings- en mappingsysteem met hoge resolutie
48

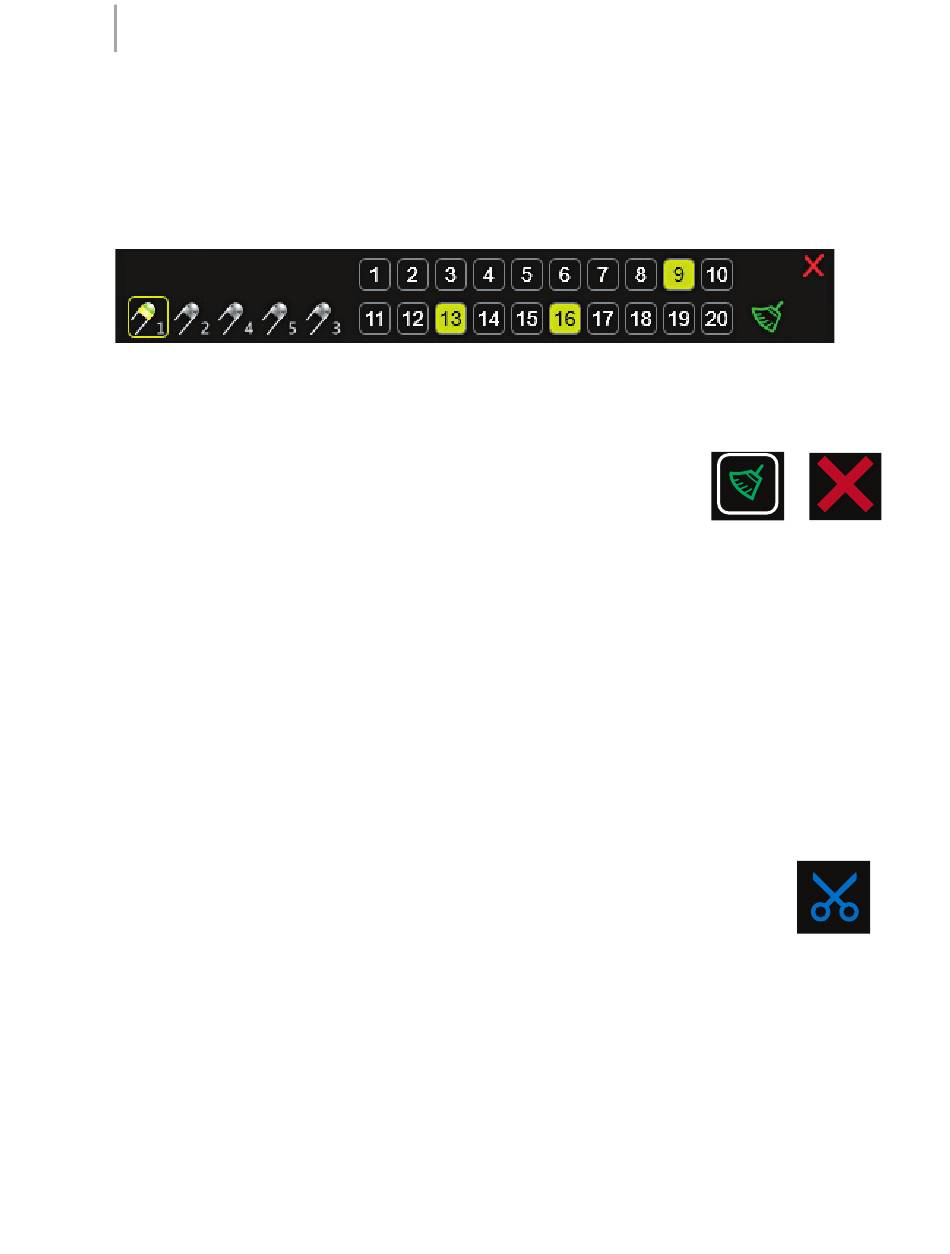

7.10. — Elektrodemarkering
Het hulpmiddel Elektrodemarkering is onderdeel van de lijst met snelkoppelingspictogrammen
op het venster Acquisitie. Dit hulpmiddel wordt gebruikt om de locaties van de elektroden visueel
aan te duiden op een hulpkatheter.
Selecteer terwijl het hulpmiddel Elektrodemarkering geopend is de hulpkatheter waarvan
u de elektroden wilt markeren. Er kan slechts één hulpkatheter tegelijk
worden geselecteerd. Gebruik de muis om de te markeren elektrode
te selecteren en om de eventuele markering van andere elektroden
op te heffen. Met Shift + muisklik kunt u opeen-volgende elektroden
selecteren. Met Ctrl + muisklik kunt u niet-opeenvolgende elektroden
selecteren. Alle selecties kunnen worden opgeheven door op het
pictogram Selectie verwijderen te klikken. Gebruik het pictogram
Annuleren om het hulpmiddel te sluiten.
7.11. — De functie Beeld snijden
De functie Beeld snijden verwijdert een gedeelte van de oppervlakte-anatomie om zo de
binnenkant van het kameroppervlak te kunnen bekijken. De functie Beeld snijden is alleen
beschikbaar in het venster Acquisitie.
1. Selecteer de weergave in de linker of rechter 3D-weergave waaruit het beeld van
de oppervlakte-anatomie gesneden moet worden. In elke weergavepoort kunnen
verschillende weergaven worden gesneden.
2. Klik op het snelkoppelingspictogram voor Beeld snijden. Er zal een initiële
transversale, vlakke oppervlaktesnede worden gemaakt.
3. Klik met de linkermuisknop op het blauwe kader en houd de muisknop
ingedrukt om de weergave te draaien en zo de interne aspecten te kunnen
bekijken. Een wit symbool met pijlen in vier richtingen geeft aan dat de weergave
gedraaid kan worden.
4. Klik met de rechtermuisknop op het blauwe kader, om het beeld van de oppervlaktesnede
aan te passen. Het kader zal groen worden waardoor het beeld van de oppervlaktesnede
aangepast kan worden in de geselecteerde weergave.
Hulpmiddel Elektrodemarkering
Annuleren
Selectie
verwijderen
Beeld
snijden
