Gebruiksaanwijzing AcQMap-beeldvormings- en mappingsysteem met hoge resolutie
96

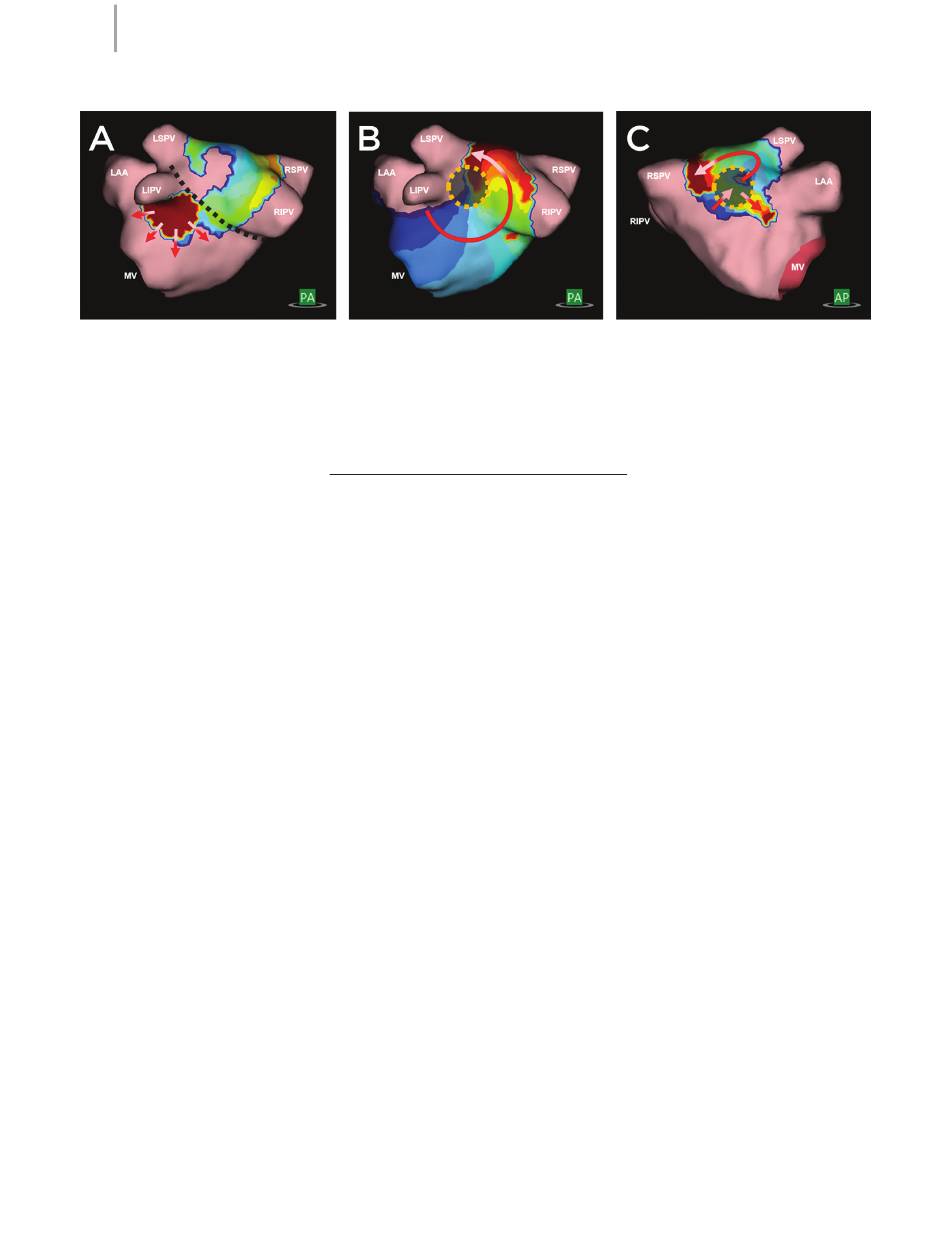

Afbeelding 13-2. A. Focale activatie verspreidt zich radiaal uit een enkel punt, waarbij de golffronten in
alle richtingen vanuit het centrum naar buiten gericht zijn. B. Een LRA verspreidt zich minstens 270° in
een spiraalvormig patroon rond een kleine, beperkte zone. C. Een LIA heeft een patroon van geleiding in
meerdere richtingen, als een landengte, door een kleine, beperkte zone. Het geleidingspatroon kan binnen
en rond de zone zwenken of deze weer binnengaan. Dit soort beperkte zones heeft een diameter van
Geleidingspatroonherkenning wordt op de achtergrond berekend zodra de
propagatiegeschiedeniskaart is berekend. De propagatiegeschiedeniskaart is beschikbaar voor
weergave en beoordeling zodra de berekening van de propagatiegeschiedenis is voltooid. Overlays
van geleidingspatroonherkenning zijn beschikbaar na het voltooien van de berekeningen voor
geleidingspatroonherkenning.
13.3.2. — Weergave van geleidingspatroongegevens
Gegevens kunnen statisch en/of dynamisch worden weergegeven door het selecteren van
de toepasselijke selectievakjes. (
• Statisch: Selecteer statisch om het totale aantal van elk type geleidingspatroon voor het
volledige gemapte segment weer te geven. De door het algoritme geïdentificeerde patronen
en locaties worden met kleuren aangegeven op de kaart. Focaal is roze, LRA is groen en LIA
is in geel weergegeven. De weergegeven totale aantallen kunnen worden geconfigureerd met
behulp van de schuifknoppen.
• Dynamisch: Selecteer dynamisch om detecteringen van elk type geleidingspatroon weer te
geven terwijl ze plaatsvinden op het zich voortplantende golffront. Focaal is roze, LRA is
groen en LIA is in geel weergegeven. De gedetecteerde gebieden verschijnen en verdwijnen
overeenkomend met de geleidingspatronen die worden gedetecteerd op dat moment, zoals
aangegeven door de tijdcursor.
5 tot 15 mm.
)
Afbeelding 13-3
