Gebruiksaanwijzing AcQMap-beeldvormings- en mappingsysteem met hoge resolutie
RECHTERKANT
ZIJKANTEN ACHTERZIJDE VOORZIJDE
ConMed®
440-2400
1
ZWART
Mid-axillaire lijn boven aan linkerzijde torso ter hoogte van 4e
intercostale ruimte
2
GRIJS
Mid-axillaire lijn boven aan rechterzijde torso ter hoogte van 4e
intercostale ruimte
3
ROOD
Onderrug, tegenover 6 – (oranje) op buik
4
GROEN
Boven aan borstkas, ter hoogte van halskuiltje, tegenover 5 (geel) op
bovenrug
5
GEEL
Bovenrug, ter hoogte van T4, tegenover 4 (groen) boven aan borstkas
6
ORANJE
Buik, halverwege tussen processus xiphoideus en navel, tegenover 3
(rood) op onderrug
BLAUW
Onderrug, rechts tussen wervelkolom en 2 – (grijs) en onder de lijn
van 3 – (rood)

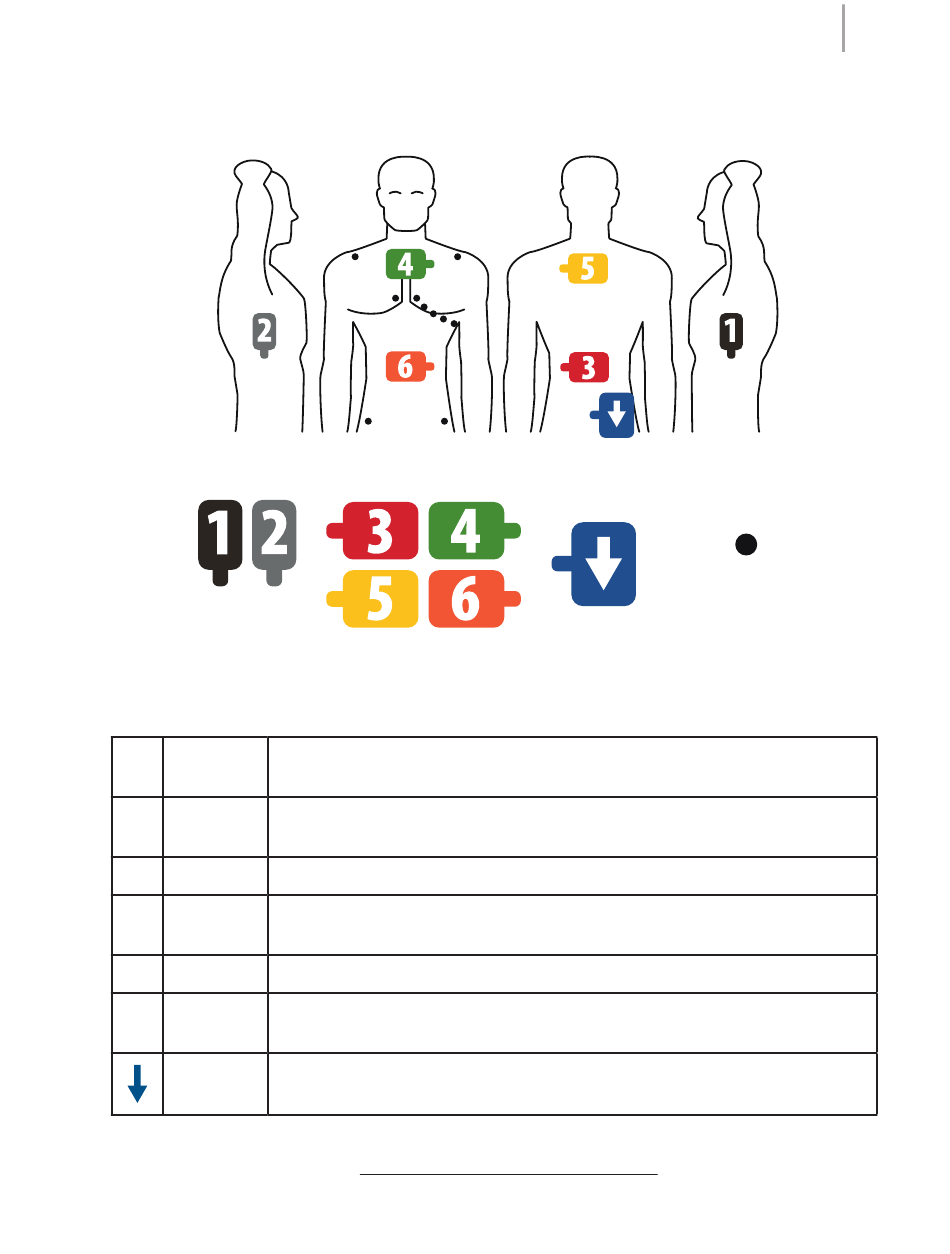

Afbeelding 6-1. Plaatsing van de lokalisatiedispersieve, verplaatsbare controle- en retourelektrode
VOORZIJDE
ACHTERZIJDE
ConMed®
425-2200
van de patiënt.
LINKERKANT
BEWAKING
PATIËNT-
RETOUR
Covidien™
3M Red Dot™
E7507
2670-5
27
