4 Installatie en inbedrijfstelling

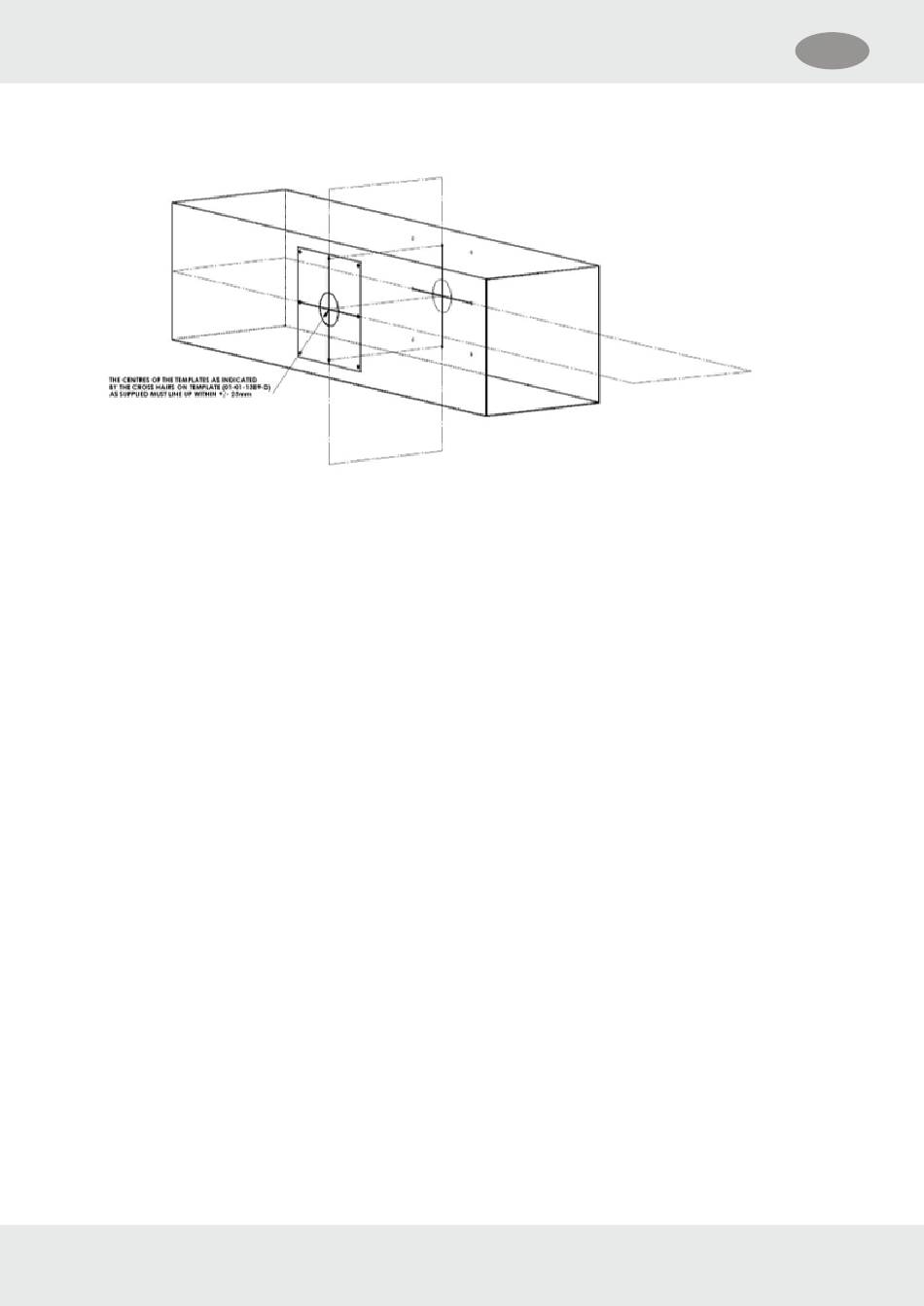

Afbeelding 25 Dwarskanaaluitrichten
4.4.1
Uitrichtingsbussen in een kanaal
Bij installaties op nauwe kanalen met stevige wanden kunnen ELDS-kanaalsystemen geïnstalleerd en in bedrijf
worden genomen door gebruik te maken van het vereenvoudigde proces zonder uitrichting dat mogelijk is dankzij
het opzettelijk brede zichtveld van deze systemen.
In sommige gevallen echter, vooral bij montage van ELDS-eenheden op bestaande installaties of bij kanalen met
dunnen wanden, kan het zijn dat de bevestigingen of kanaalwanden zo weinig parallel zijn dat de relatieve uitrichting
van de zender en ontvanger buiten de hoektolerantie valt van de ELDS-kanaalsystemen (±2,5° per kant). Om ELDS-
kanaalsystemen toch te kunnen installeren op bevestigingen of kanalen die niet parallel zijn, heeft Senscient
uitrichtingsbussen.
De uitrichtingsbussen worden gemonteerd tussen de ELDS-zender of -ontvanger en de montageplaat, voor een
samendrukbare afstelling van de uitrichting. De uitrichtingsbussen zijn gemaakt van een massief elastomeer,
gekozen voor uitstekende weerstand tegen samendrukking en geschiktheid voor langdurig gebruik op industriële
faciliteiten. De uitrichtingsbussen zorgen voor een minimale hoekaanpassing van ±5° op het horizontale en verticale
vlak voor zowel de zender als ontvanger, waardoor zelfs fouten door significante parallelle afwijkingen verholpen
kunnen worden.
4.4.2
Uitrichting met uitrichtingsbussen in een kanaal
De procedure voor het gebruik van uitrichtingsbussen om montage met grote parallelle afwijking of fouten door
verbogen kanalen te verhelpen is als volgt:
1. Plaats de uitrichtingsbussen tussen de ELDS-zender en -ontvanger, en de bijbehorende montageplaat.
Senscient ELDS™ / Rev 22
NL
80
