Installeren, hydraulisch
1
1
2
3
4
5

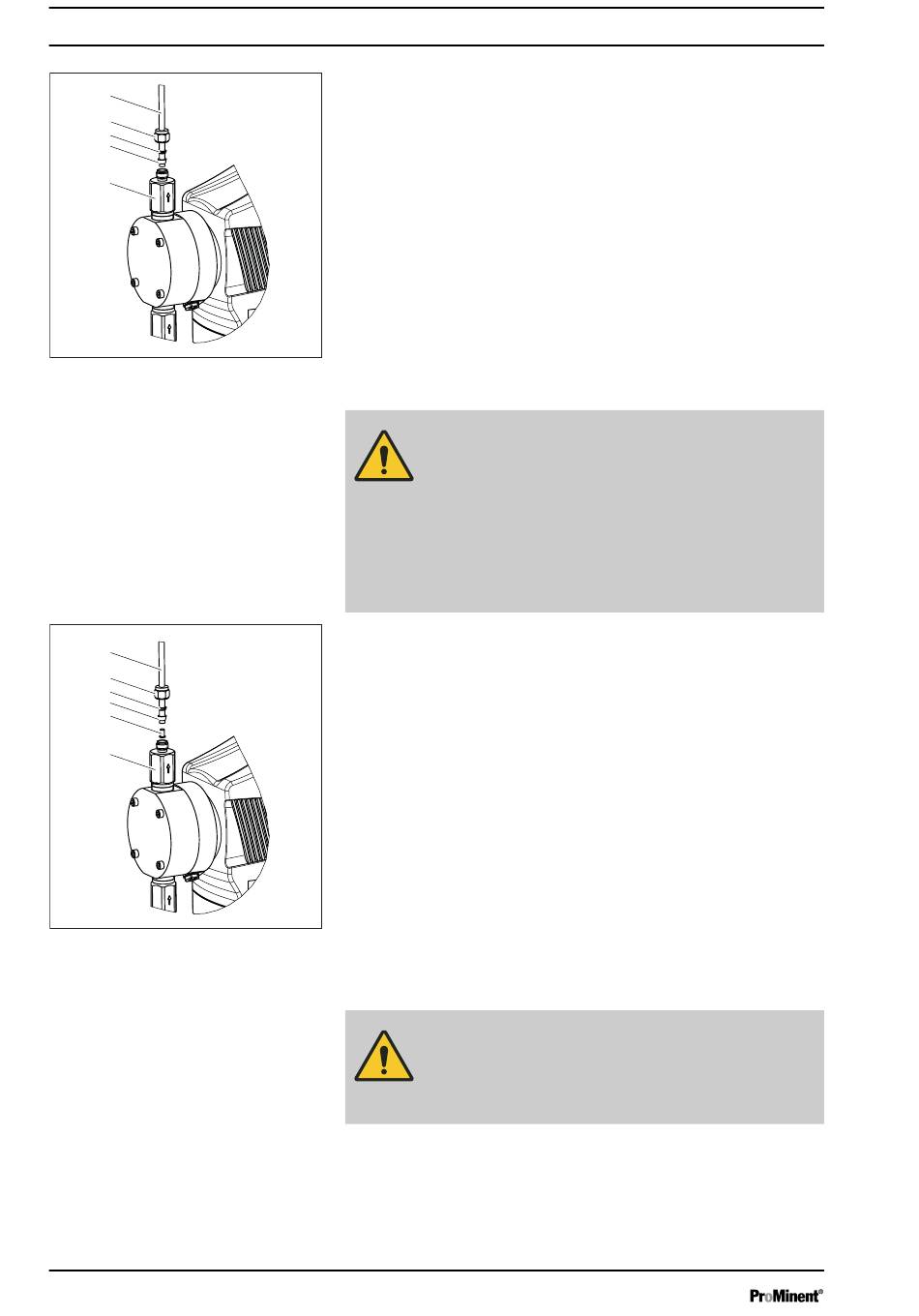

Afb. 11: Uitvoering SS met pijp
Slangen installeren, uitvoeringen SS
1
1
2
3
4
5
6
Afb. 12: Uitvoering SS met slang
8.1.2 Installeren bij doseerpompen met ontluchting
Veiligheidsaanwijzingen
Installeren van de retourleiding
36
1
pijp
2
Wartelmoer
3
Achterste klemring
4
Voorste klemring
5
Ventiel
P_G_0067_SW
VOORZICHTIG!
Waarschuwing voor rondspuiten van doseerme‐
dium
Worden slangen ondeskundig aangesloten op
RVS-ventielen, kunnen de verbindingen losraken.
–
–
1
Slang
2
Wartelmoer
3
Achterste klemring
4
Voorste klemring
5
Steunhuls
6
Ventiel
P_G_0079_SW
VOORZICHTIG!
–
Behalve een zuig- en persleiding, wordt ook een retourleiding aan‐
gesloten.
Gebruik uitsluitend PE- of PTFE-slangen.
Plaats daarnaast een RVS-steunhuls in de
slang.
Daarnaast gelden alle installatie- en veilig‐
heidsinstructies van de doseerpompen zonder
ontluchting.
