3.2 Varianten
Met isoleerdeel/balgdeelafdichting
Door inbouw in een modulair systeem kan
de standaarduitvoering met een isoleerdeel-
of een balgdeelafdichting aangevuld wor-
den.
Uitvoering als microventiel
Bij het microventiel is in het ventielhuis in
plaats van de zitting-/plugcombinatie een
microregeleenheid ingebouwd (Fig. 3-3).
4a
4b
4c
4d
4a
Zittingsbehuizing
4b
Veer
4c
Zitting
4d
Moer
5a
Klepsteel
5b
Plug

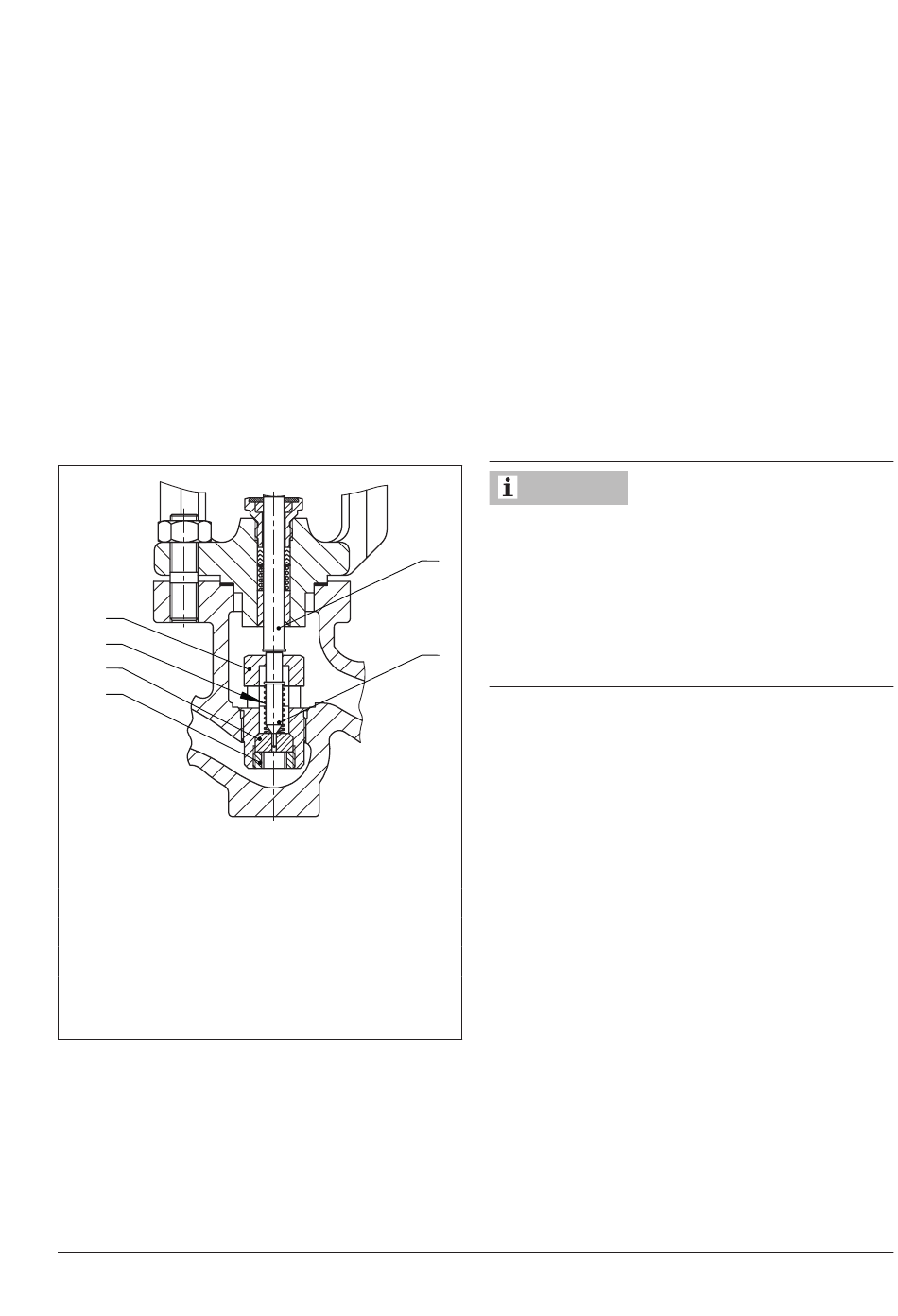

Fig. 3-3: Microregeleenheid
EB 8012 NL
Aandrijvingen
In deze MB wordt de geprefereerde combi-
natie van het ventiel met een pneumatische
aandrijving type 3271 of type 3277 be-
schreven. De pneumatische aandrijving (met
of zonder handmatige bediening) kan ver-
vangen worden door een pneumatische aan-
drijving van een andere grootte maar met
dezelfde slag.
Î Op de maximaal toegestane aandrijf-
kracht letten.
Informatie
Indien bij de combinatie ventiel/aandrijving
het slagbereik groter is dan het slagbereik
5a
van het ventiel, moet het verenpakket van de
aandrijving dusdanig voorgespannen wor-
den dat de slagen overeenkomen; zie bijbe-
5b
horende aandrijvingsdocumentatie.
In plaats van de enkelvoudige pneumatische
aandrijving kan een aandrijving met een
aanvullende handbediening of een elektri-
sche aandrijving gemonteerd worden, zie
Overzichtsblad u T 8300.
Opbouw en werking
3-3
