CONTROLE VOORAF
Hoogte/hoekverstelling
stuurhendel (type H)
De hoogte en hoek van de helmstok
kan in drie standen worden versteld
door de installatierichting van het
blok voor hoogteafstelling te
wijzigen. Kies de juiste hoogte en
hoek en zet het blok vast.
<Procedure voor afstellen van
hoogte/hoek>
1. Til de helmstokhandgreep omhoog
en verwijder de 8 × 28 mm
flensbout en het blok voor
hoogteafstelling.
2. Trek de helmstokhandgreep
omlaag.
Bepaal de installatierichting voor
het blok voor hoogteafstelling en
zet het blok vast met de 8 × 28 mm
flensbout.
70
(type H1)
HENDEL STUURHOEK: 13°
HENDEL STUURHOEK:
7°
HENDEL
STUURHOEK:
21°

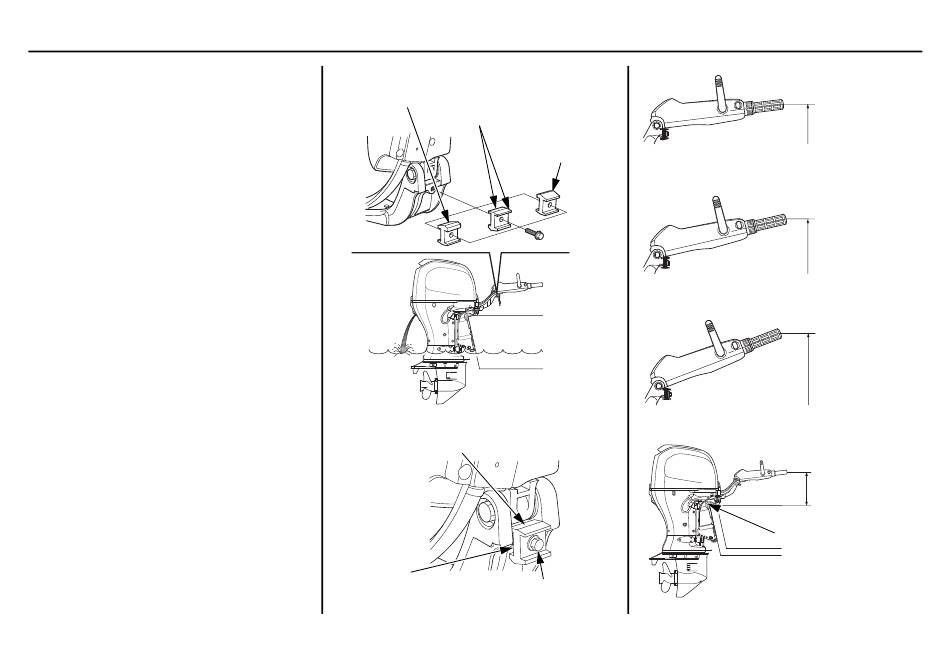

Monteer het blok voor hoogteafstelling
zodanig dat de gekozen hoek van de
helmstokhandgreep in deze stand staat.
HOOGTEVERSTEL-
LINGSBLOK
HENDEL STUURHOEK: 7°
HENDEL STUURHOEK: 13°
HENDEL STUURHOEK: 21°
8 × 28 mm
FLENSBOUT
298 mm
361 mm
438 mm
HOOGTE
Referentiepunt
70
