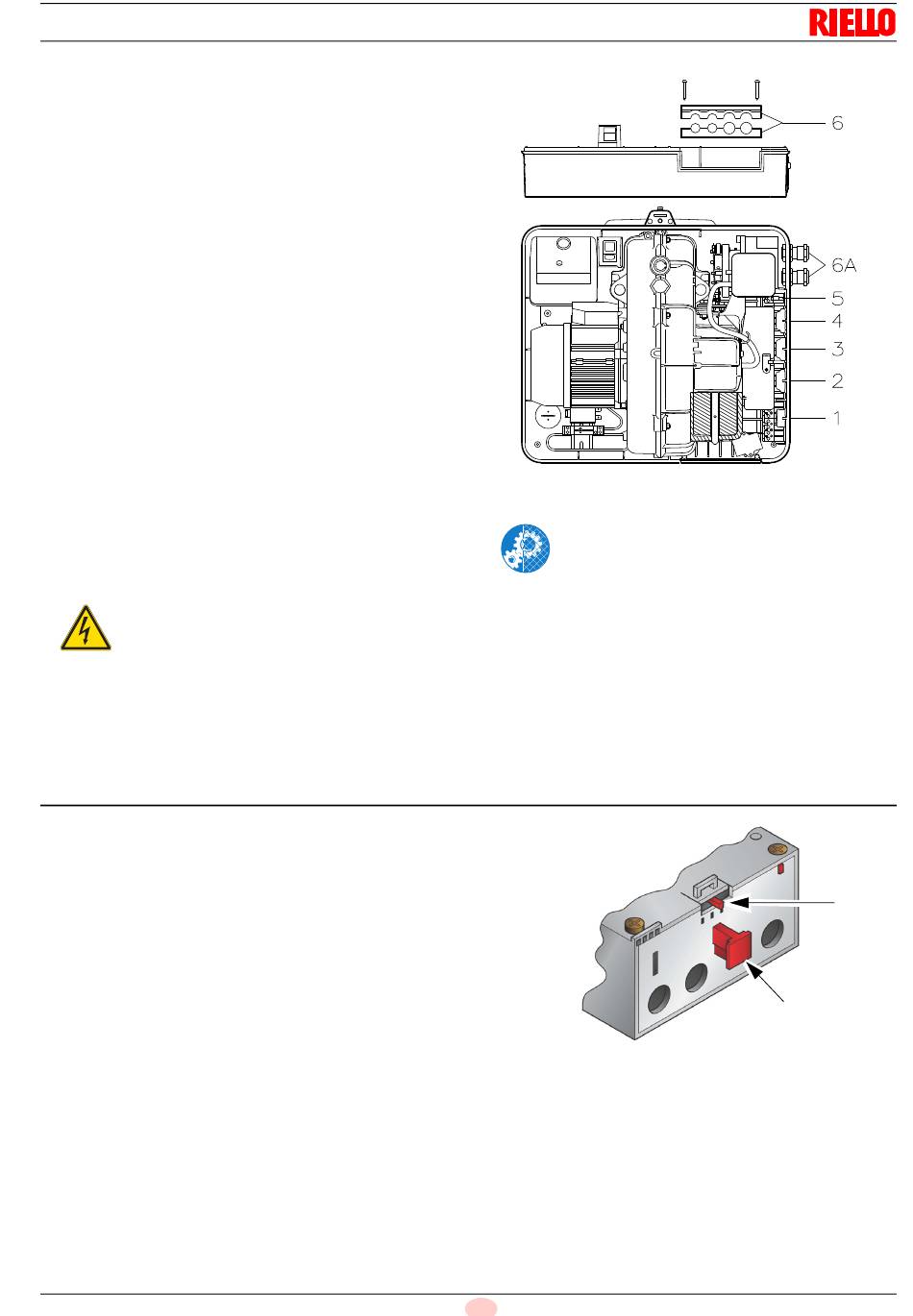

De kabelwartels en de voorgemaakte gaten kunnen op
verschillende manieren gebruikt worden; bij wijze van voorbeeld
wordt de volgende manier aangegeven:
RS 25-35/M C05 eenfasig
1
7-polig stopcontact voor de monofasige voeding,
thermostaat/drukschakelaar TL
2
6-polig
stopcontact
gasdrukschakelaar
dichtingscontrole van de ventielen
3
4-polig stopcontact voor de thermostaat/drukschakelaar
TR (met verwijderbare afdekking)
4
5-polig stopcontact niet gebruikt
5
2-polig
stopcontact
gasdrukschakelaar
6 - 6A Openingen voor bouten
(Boren in geval van behoefte aan 6A-bouten)
RS 35/M C05 driefasig
1
7-polig stopcontact voor de enkelfasige voeding,
thermostaat/drukschakelaar TL
2
6-polig
stopcontact
gasdrukschakelaar
dichtingscontrole van de ventielen
3
4-polig stopcontact voor de thermostaat/drukschakelaar
TR (met verwijderbare afdekking)
4
5-polig stopcontact voor driefasige voeding
5
2-polig
stopcontact
gasdrukschakelaar
6 - 6A Openingen voor bouten
(Boren in geval van behoefte aan 6A-bouten)
De afdekking van het stopcontact mag enkel
verwijderd
stopcontact wordt gebruikt.
GEVAAR
Indien het 4-polige stopcontact niet wordt
gebruikt, moet de afdekking verplicht aangebracht
worden.
De constructeur kan niet aansprakelijk gesteld
worden voor het niet in acht nemen van wat in
deze handleiding wordt aangeduid.
5.11
Kalibratie van het thermische relais (alleen voor RS 35/M C05 driefasig)
Het thermisch relais dient om beschadiging van de motor te
voorkomen, te wijten aan een sterke verhoging van de
stroomabsorptie of als een fase ontbreekt. Raadpleeg het
bedradingsschema voor de kalibratie.
Als de minimumwaarde van de schaal van het thermische relais
hoger is dan de absorptie van het motortypeplaatje, is de
beveiliging nog steeds gewaarborgd.
Dit gebeurt wanneer de motorvoeding 400 V bedraagt.
Druk op de drukknop 1)(Afb. 24 pag. 23) om te ontgrendelen in
het geval dat het thermische relais in werking treedt.
