FLUXUS G831
6.1.2.1
Wandmontage
Transmitter met aluminium behuizing
• Bevestig de instrumentbevestigingsplaat met de 4 schroeven aan de wand.
• Bevestig de transmitter aan de instrumentbevestigingsplaat.

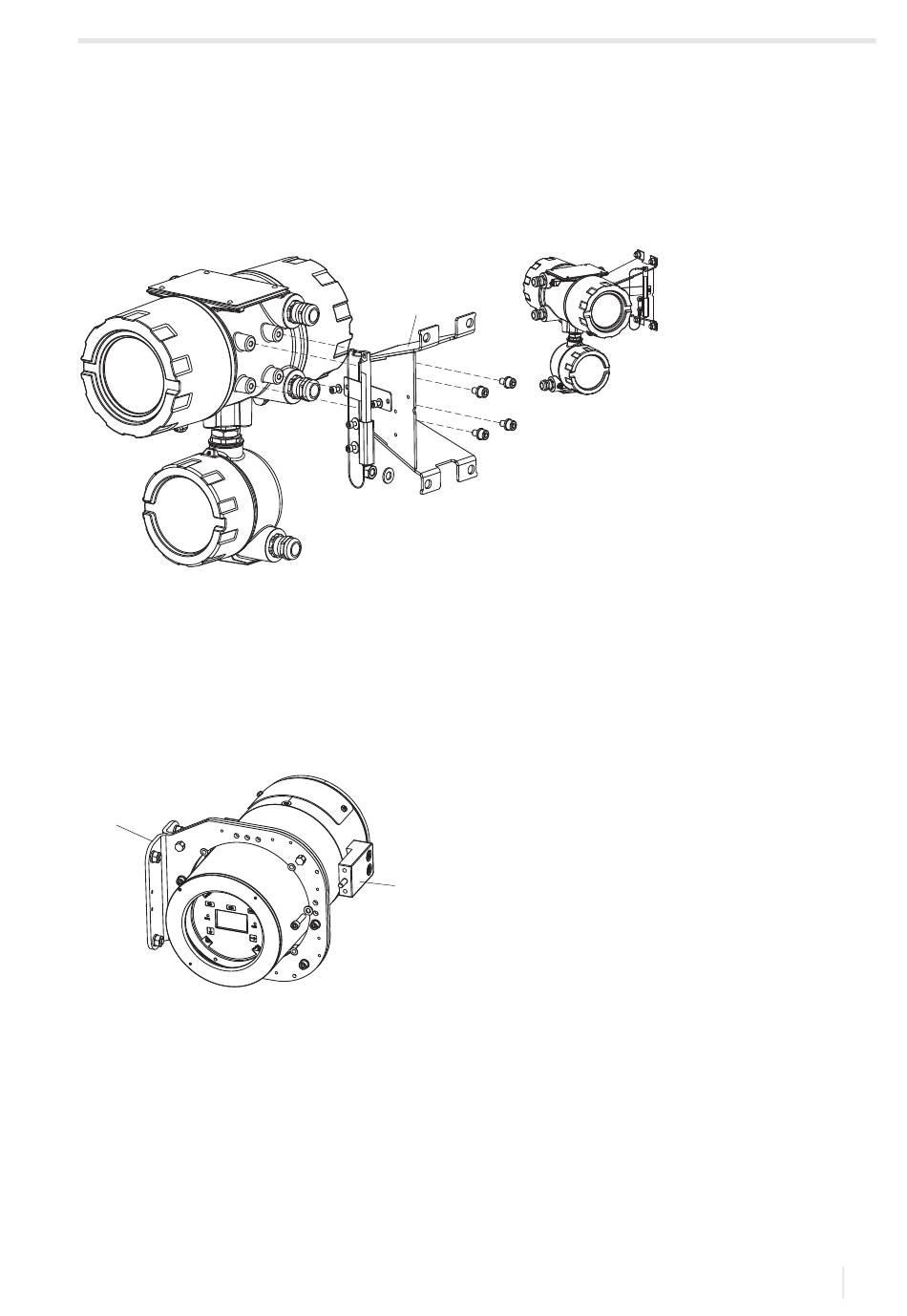

Afb. 6.3:
Wandmontage van de transmitter
1 – instrumentbevestigingsplaat
Transmitter met RVS-behuizing
• Bevestig de instrumentbevestigingsplaat met de 4 schroeven aan de wand.
• Schuif de transmitter door de instrumentbevestigingsplaat.
• Bevestig de bevestiging van de transmitter aan de instrumentbevestigingsplaat.
Afb. 6.4:
De transmitter monteren
1
1 – instrumentbevestigingsplaat
2 – bevestiging
UMFLUXUS_G831V1-3NL, 2022-11-01
1
2
6 Montage
6.1 Transmitter
31
