Bediening
Optisch hoogtemeetsysteem
(variant)
Deze machine is uitgerust met een optisch
hoogtemeetsysteem. Het systeem is direct be-
schikbaar nadat het contact van de machine is
ingeschakeld.

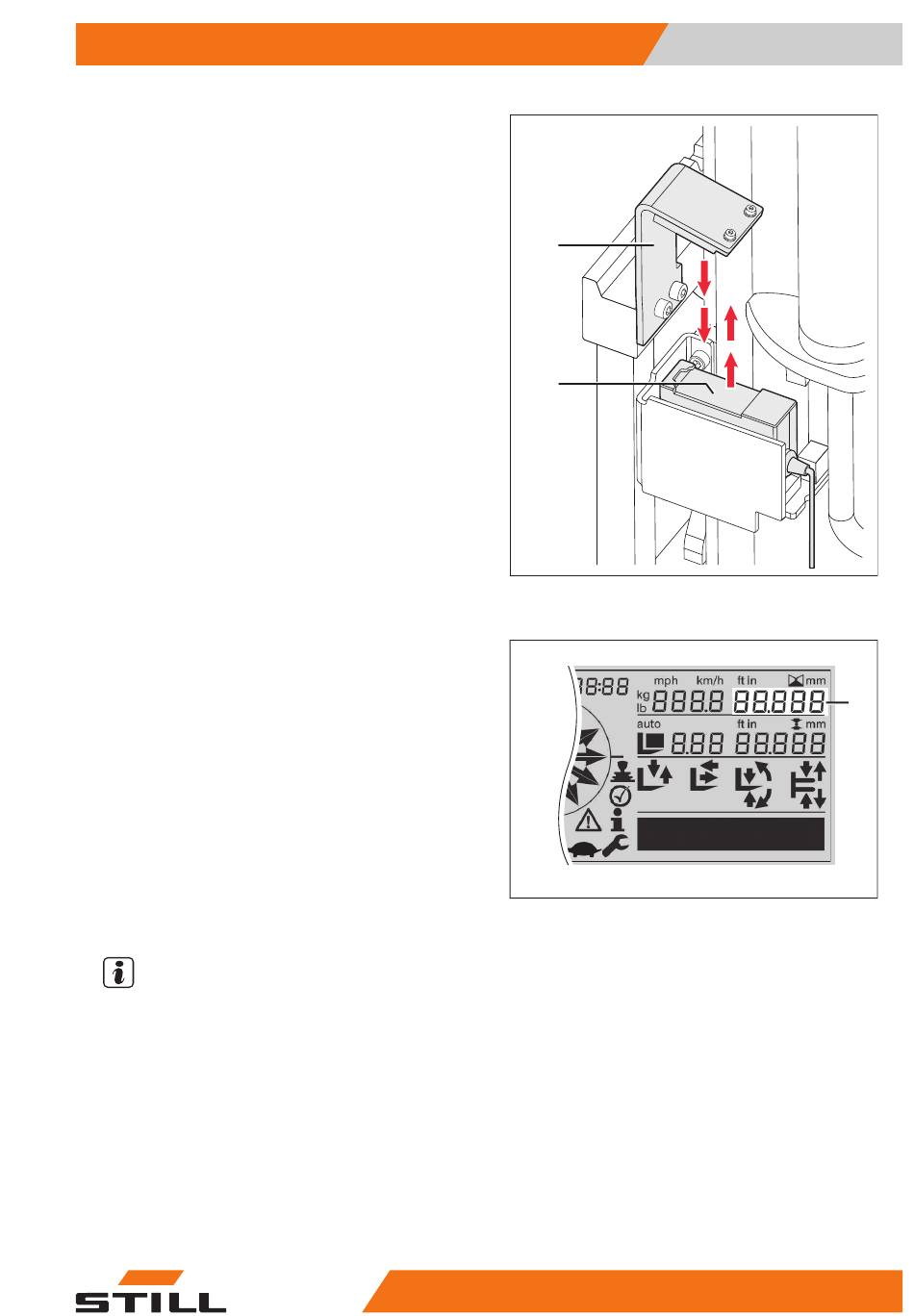

De componenten bevinden zich aan de zij-
kant van de hefmast. Het systeem bestaat
uit een compacte LED/sensor-eenheid aan het
hefmastframe en een reflector aan het vorken-
bord.
De LED-hoogtesensor (1) stuurt een lichtsig-
naal. Het signaal wordt gereflecteerd door
de reflector (2). De machine berekent de hef-
hoogte op basis van de tijd die het lichtsignaal
nodig heeft om de afstand af te leggen.
De huidige hefhoogte (3) wordt continu op
het display weergegeven. De weergegeven
hefhoogte komt overeen met de hoogte van
de bovenkant van de vork. Het geautoriseerde
servicecentrum kan een andere waarde instel-
len.
Het systeem werkt tijdens de gehele hefbewe-
ging van de vork, van de grond tot de maxima-
le hefhoogte van de machine. Indien op de
juiste manier gebruikt, bedraagt de meetnauw-
keurigheid +/- 5 mm. De maximale meetnauw-
keurigheid is +/- 50 mm.
Het door de LED/sensor-eenheid uitgestraalde
rode licht is niet gevaarlijk voor het menselijk
oog. Door de helderheid kan het effect van
direct in het licht kijken, een kortstondige ver-
blinding zijn.
OPMERKING
De LED-hoogtesensor en reflector worden in
de fabriek afgesteld. Latere afstellingen moe-
ten worden uitgevoerd door het geautoriseer-
de servicecentrum.
2
1
1
LED/sensor-eenheid
2
Reflector
51908078006 NL - 07/2023 - 10
4
Extra apparatuur
3
197
