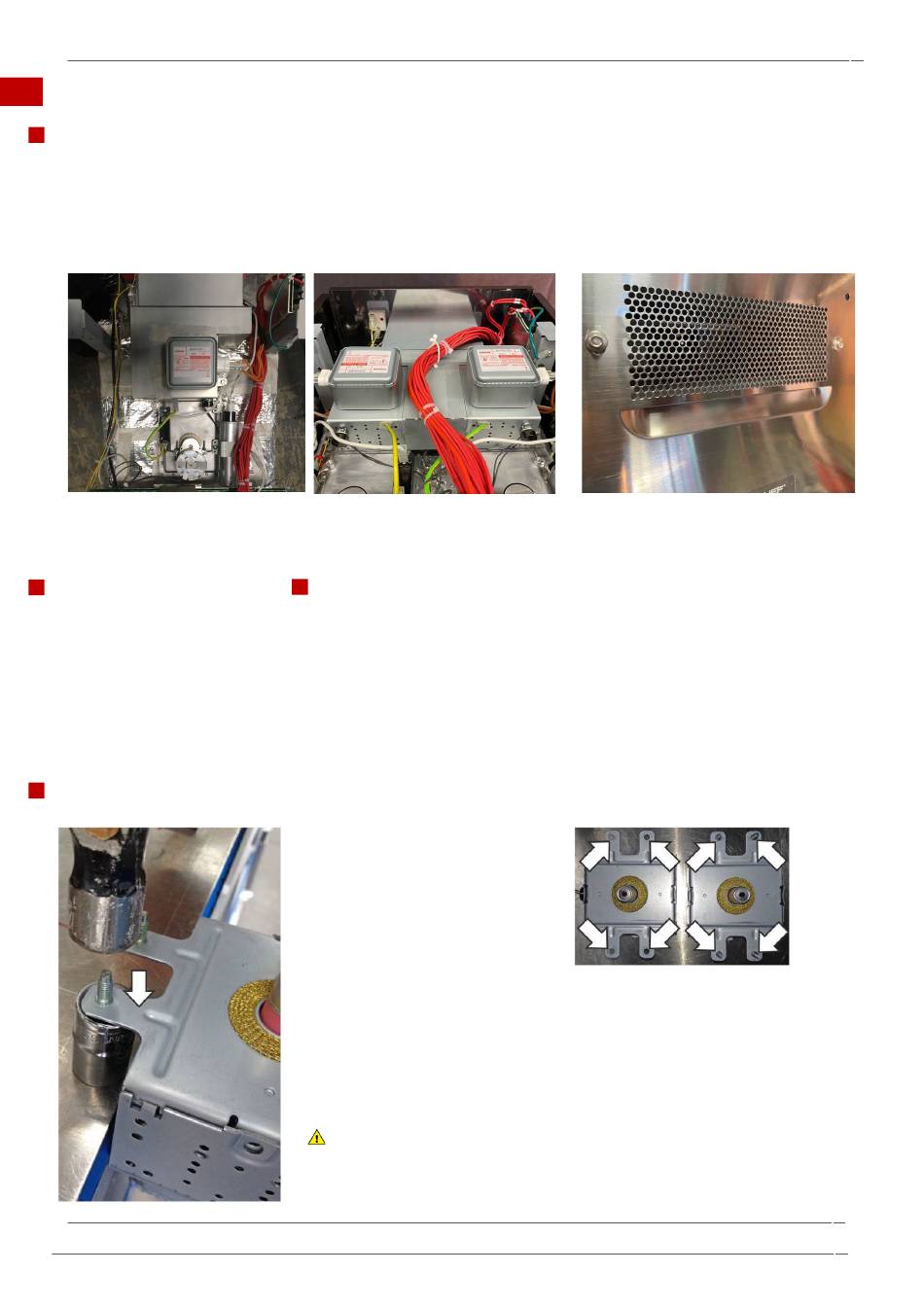

6 Onderdelen vervangen
6.7
Een magnetronbuis vervangen
Onderdeel
De magnetronbuis of -buizen bevindt/bevinden zich boven op de ovenruimte en is/zijn bevestigd aan de golfgeleider(s),
die op hun beurt aan de bovenkant van de ovenruimte zijn bevestigd.
De Standaard Power-conneX-varianten bestaan uit een enkele magnetronbuis en golfgeleider gelegen midden boven
in de ovenruimte. De High Power-conneX-varianten bestaan uit twee magnetronbuizen en golfgeleiders, links van het
midden en rechts van het midden boven in de ovenruimte.
Lucht uit de koelventilator wordt door de koelribben van de magnetronbuis of -buizen naar het koelkanaal geleid,
dat vervolgens de verwarmde lucht via de achterkant van de oven afvoert.
Benodigd gereedschap
Hamer of soortgelijk
gereedschap
PZ2 Pozidriv-schroevendraaier
M8-zeskantdopsleutel
Momentsleutel
Ontladingsgereedschap
Een vervangende magnetronbuis voorbereiden
Merrychef conneX
®
Onderhouds- en reparatiehandleiding
Vereisten
Controleer of aan de volgende vereisten is voldaan:
Het apparaat is losgekoppeld van de netvoeding en er zijn beschermende
maatregelen genomen om ervoor te zorgen dat de stroom niet opnieuw
kan worden ingeschakeld.
Het apparaat is koel.
Het boven-, achter-, linker- en rechterpaneel van de behuizing
van het apparaat is verwijderd.
De hoogspanningscondensatoren zijn ontladen voordat
met de werkzaamheden wordt begonnen.
1. De nieuwe magnetronbuizen worden
geleverd met vier slottapeinden voor
bevestiging. Deze tapeinden moeten
worden verwijderd voordat de
magnetronbuis in de oven wordt
geplaatst.
OPMERKING:
De tapeinden kunnen worden
verwijderd door ze met een hamer
uit de lippen te tikken.
Zorg ervoor dat de lippen tijdens
dit proces niet worden verbogen.
Beveilig ze door ze op een stuk buis
te leggen terwijl u de tapeinden
naar buiten duwt.
VOORZICHTIG
Draag persoonlijke
beschermingsmiddelen
om uw vingers te beschermen
wanneer u de hamer gebruikt.
Trug naar inhoudsopgave >
2. Vergelijking van
reservemagnetronbuizen
met (rechts) en zonder
(links) slottapeinden.
85
