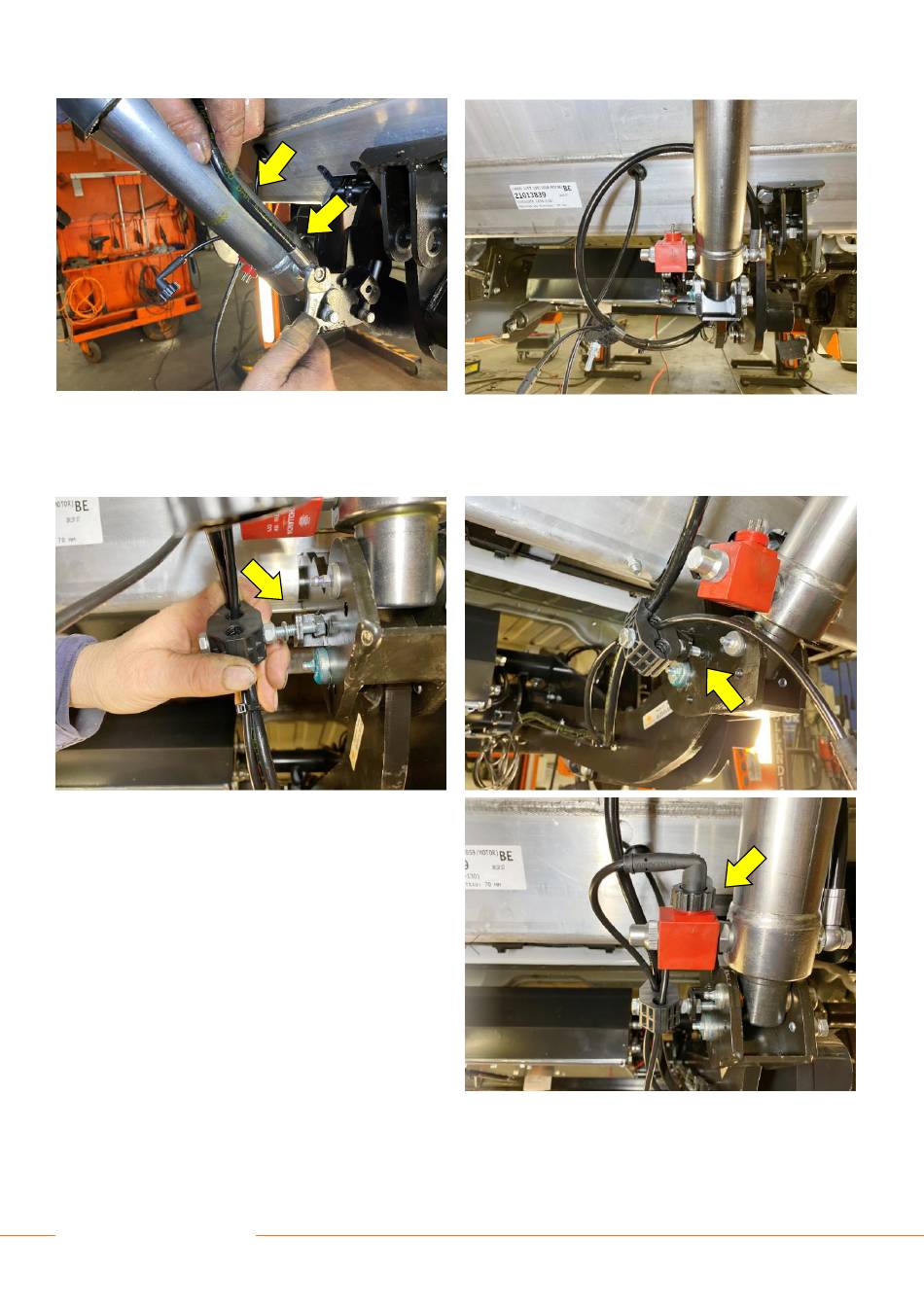

Wanneer u de banjo-koppeling vastmaakt, plaats de hydraulische leiding dan parallel en op één lijn met de cilinderbuis.
Maak de banjo-koppeling vast met het vereiste aandraaimoment (M10 banjo-koppeling: 18 Nm of 13 lbsf/ft).
Verwijder de moer van de bout op de buisklem. Monteer de buisklem voorlopig op de L-vormige beugel die aan de zijkant van
de beugel van de sluitcilinder gemonteerd is.
De buisklem mag niet volledig worden vastgemaakt zodat elke beweging onmogelijk is. Laat toe dat de klem lichtjes kan
draaien in functie van de positie van de flexibele leiding tijdens de verschillende bewegingen van het platform.
Monteer de aansluiting van het slangbreukventiel op zijn
spoel en draai de borgingsring met de hand vast.
