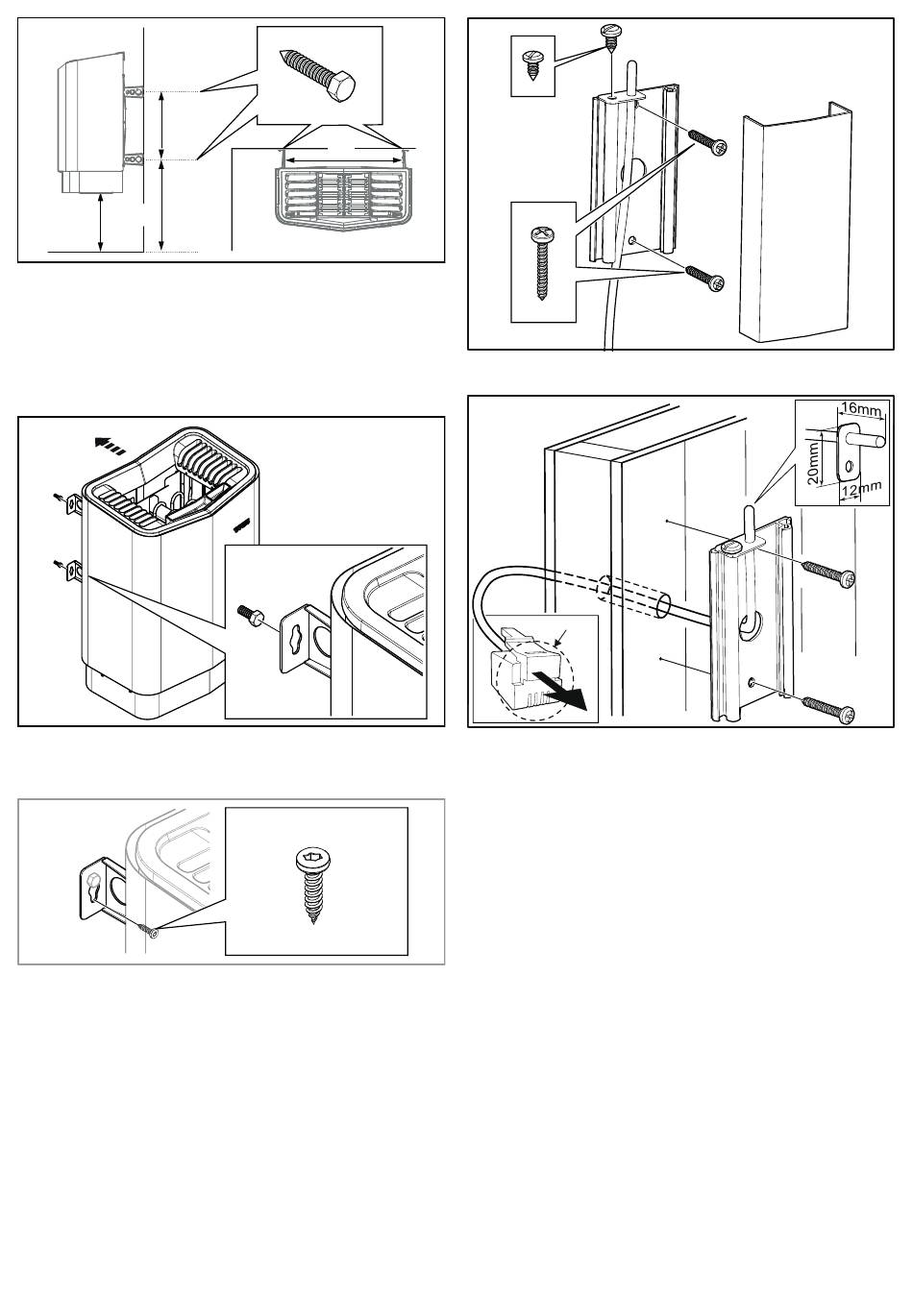

Fig 12: Måttsättning
1. 599 mm
2. 270 mm
3. 426 mm
4. 310 mm
7.
Häng upp aggregatet på skruvarna se Fig 13.
Fig 13: Häng upp aggregatet
8.
Lås aggregatet på plats med låsskruven se Fig 14.
Fig 14: Konsolens låsskruv
9. Montera sensorn på väggen se Fig 15. Termistorledningen kan
även dras igenom väggen. Täta eventuella hål
i väggen bakom sensorn, se Fig 16. Termistorledningen kan
förlängas utanför bastun med svagströmsledning
(2-ledare).
1
Fig 15: Montering av sensorn
Fig 16: Ledningsdragning genom vägg.
Ovanliga spänningar/fas-tal
Vid inkoppling till spänningar eller fas-tal, som inte anges i kopp-
lingsschema, kontakta Tylö kundservice.
Extern ON/OFF-brytare (tillval)
Extern ON/OFF-brytare placeras på valfri plats utanför bastun.
Brytare fungerar med både impuls eller konstant slutning,
kretskortet i aggregat känner automatiskt av vilken slutning som
används. Möjlighet fi nns att se aggregatets status och fel på
dörrkontakt ifall brytare har inbyggd led. Se instruktioner som
medföljer externbrytaren.
Dörrkontakt (tillval)
Dörrkontakt är ett krav för att kunna använda Pure-panelens för-
valstid eller Elite-panelens kalenderfunktion samt fjärrstyra bastun
via externbrytare, mobilapplikation eller PC-applikation.
Se instruktioner som medföljer dörrkontakten.
Min. Ø13mm
