52
PRZED MONTAŻEM
Części
Sprawdź, czy w opakowaniu znajdują się następujące elementy:
1

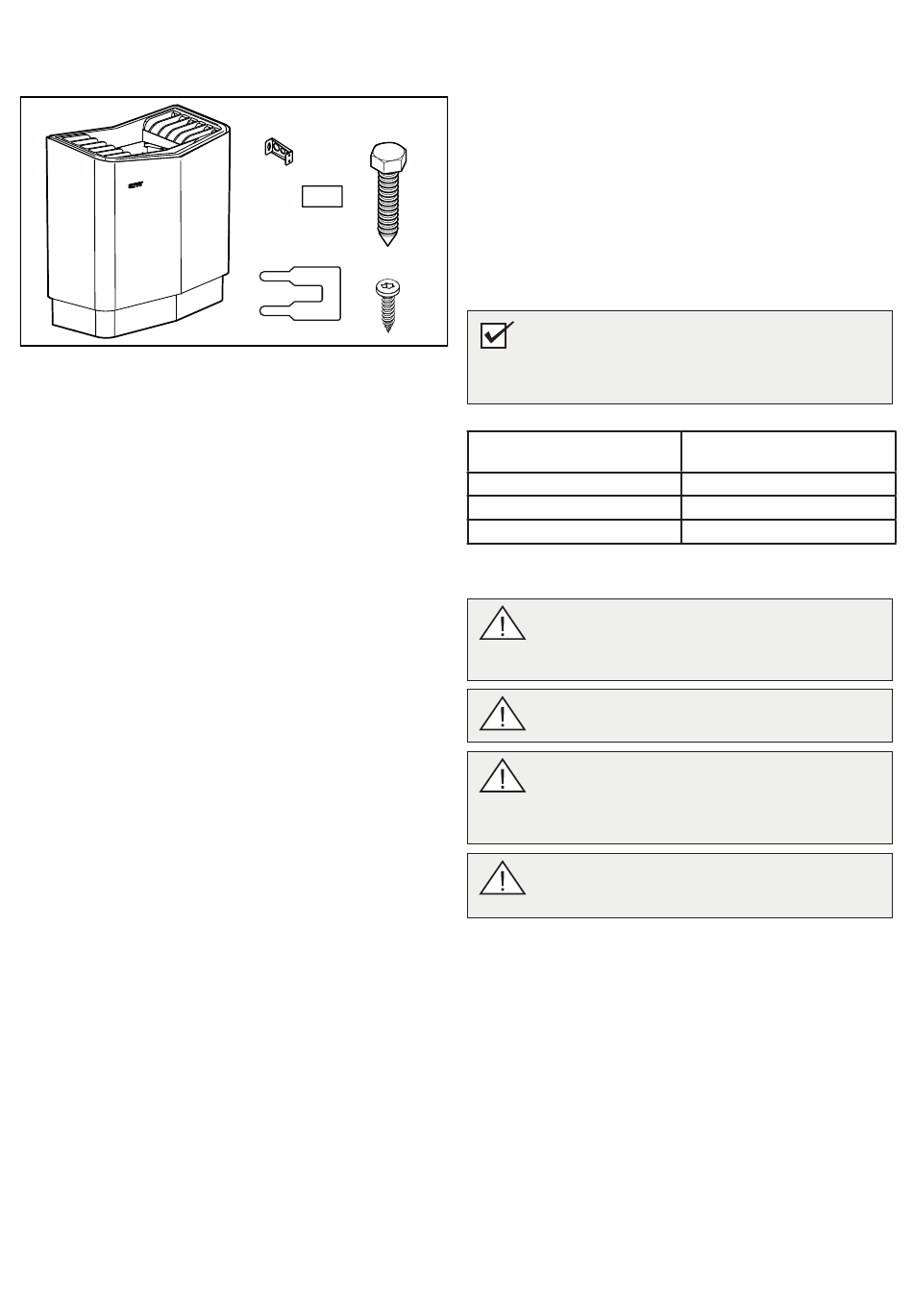

Rysunek 1: Części pieca do sauny Sense Commercial 10-20
1.
Piec do sauny
2.
Wsporniki x 4 szt.
3.
Etykieta ostrzegawcza w dwanaście językach
4.
Śruby wsporników x 4 szt.
5.
Blaszki łączeniowe x 3 szt.
6.
Śruby wsporników/Śruba zabezpieczająca B8x13 x 9 szt.
Jeżeli brakuje jakiejkolwiek części, należy skontaktować się z
dystrybutorem.
Następujące elektroniczne panele sterowania ze skrzynką prze-
kaźnikową RB Commercial/RB Commercial Lite są kompatybilne
z piecem Sense Commercial: Pure i Elite.
Następujące mechaniczne panele sterowania są kompatybilne z
piecem Sense Commercial 10-16 kW: TS 30-012 i TS 30-6.
Patrz osobne instrukcje.
4
2
3
5
6
Wymagania montażowe
Bezpieczne użytkowanie pieca zależy od wypełnienia następujących
kryteriów:
•
Przewód (EKK) lub kanały przewodów elektrycznych (Fk)
służących do podłączenia pieca muszą być poprowadzone na
zewnątrz izolacji cieplnej.
•
Przewody muszą być poprawnie ułożone (patrz Schemat połąc-
zeń/okablowania, rys. 17-24).
•
Rozmiar bezpiecznika (A) i przekrój przewodu zasilającego
(mm²) muszą być właściwe dla pieca (patrz Schemat połączeń/
okablowania, rys. 17-24).
•
Wentylacja sauny musi być zgodna z instrukcjami zawartymi w
tym podręczniku (patrz Umiejscowienie zaworu wlotu powietrza,
str. 54, i Umiejscowienie zaworu wylotu powietrza, str. 55).
•
Umiejscowienie pieca saunowego, panelu sterującego i czuj-
ników musi być zgodne z instrukcjami podanymi w tym podręcz-
niku.
•
Moc pieca (kW) musi być dostosowana do kubatury sauny (m³)
(patrz Tabela 1). Nie wolno przekraczać minimalnej ani maksy-
malnej wartości kubatury.
UWAGA! Ceglana ściana bez izolacji cieplnej
wydłuża czas nagrzewania. Każdy metr kwadratowy
jedynie otynkowanego sufi tu lub ściany odpowiada
zwiększeniu kubatury sauny o 1,2–2 m³.
Tabela 1. Moc pieca a kubatura sauny
Moc w kW
10,7
16
20
NIEBEZPIECZEŃSTWO! Wskutek niedostatecznej
wentylacji lub niewłaściwego ustawienia pieca
może dojść do procesu pirolizy, a w pewnych
okolicznościach nawet do wybuch pożaru!
NIEBEZPIECZEŃSTWO! Niewystarczająca izolacja
kabiny sauny może grozić pożarem!
NIEBEZPIECZEŃSTWO! Zastosowanie niewłaś-
ciwych materiałów w kabinie sauny, takich jak
płyty wiórowe, płyty kartonowo-gipsowe itp.,
może grozić pożarem!
NIEBEZPIECZEŃSTWO! Piec musi zostać podłąc-
zony przez uprawnionego elektryka zgodnie z
obowiązującymi przepisami!
Narzędzia montażowe
Do zamontowania i podłączenia pieca będą potrzebne następują-
ce narzędzia:
•
poziomica wodna,
•
klucz nastawny,
•
wiertarka elektryczna,
•
wkrętaki.
Planowanie montażu
Przed rozpoczęciem montażu pieca saunowego:
•
Zaplanuj umiejscowienie pieca saunowego (patrz Umiejs-
cowienie pieca — instalacja standardowa, str. 43).
•
Zaplanuj umieszczenie panelu sterującego (zasady umieszc-
zania są podane w dołączonych instrukcjach do panelu
sterującego). Patrz także punkt „Umiejscowienie panelu
sterowania", strona 54.
•
Zaplanuj umiejscowienie czujnika (patrz rys. 4 i rys. 6).
•
Umieść wlot powietrza (patrz Umiejscowienie wlotu powietr-
za, str. 54).
•
Umieść wylot powietrza (patrz Umiejscowienie wylotu powie-
trza, str. 55).
•
Zaplanuj ułożenie instalacji elektrycznej (patrz Schemat
połączeń/okablowania, rys. 17-24).
Kubatura sauny, min./maks.
m³
10-18
15-35
22-43
