1.
Inluftsventilens placering.
2.
Utluftsventilens placering genom bastuvägg.
3.
Utluftsventilens placering genom tomrum.
4.
Utluftsventilens placering via trumma.
Utluftsventilens placering
FARA! Utluftsventil skall ej mynna ut i det fria.
Detta kan påverka aggregatets temperaturskydd
då ventilationsriktningen kan bli omvänd.
FARA! Eventuellt tomrum ovanför bastutaket får
ej vara helt inneslutet, utan måste ha minst ett
ventilhål på samma vägg som bastudörren!
Placera utluftsventilen:
•
med maximalt avstånd till inluftsventilen, t.ex. i diagonal (se
Fig 8).
•
högt på väggen eller i taket (se Fig 8).
•
så att den utmynnar till det utrymme som dörr och inluftsven-
tilmynnar till.
Utluftsventilen ska ha samma area som inluftsventilen.
Tillse att utluftsventilen är öppen.
Mekaniskt ventilation rekommenderas ej p.g.a. risk för felaktig
luftväxling som kan påverka aggregatets temperaturskydd nega-
tivt.
INSTALLATION
Förberedelserna för installation görs enklast när aggregatet ligger
ner.
För att installera aggregatet:
1.

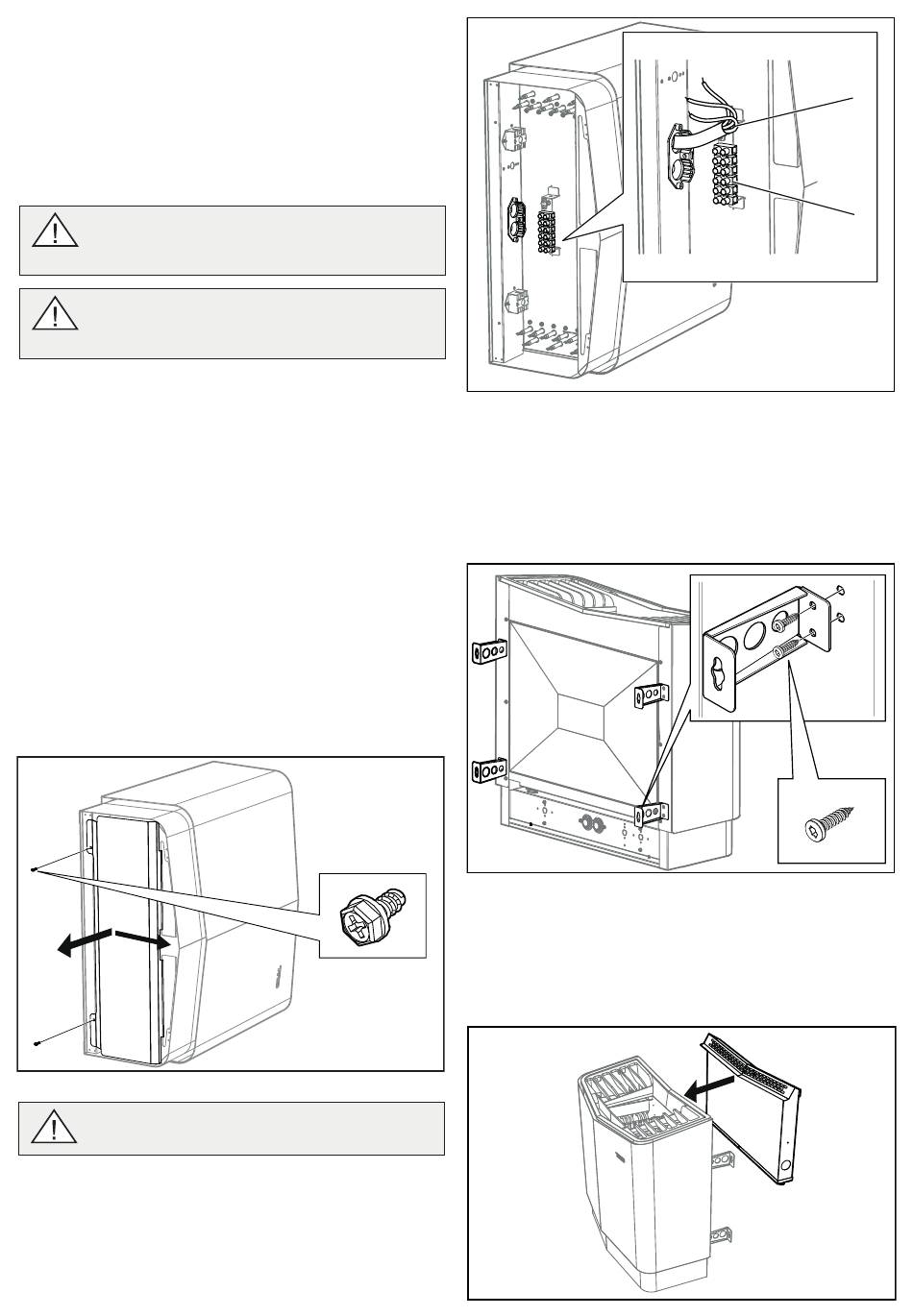

Lossa skruvarna och öppna luckan (se Fig 9).
Fig 9: Öppna/stänga luckan
VARNING! Se alltid till att aggregatet ansluts med
rätt huvudspänning/fasspänning!
Aggregatet ansluts med vanlig standardledning (Fk eller EKK),
godkänd för fast installation.
Eventuell enkelledare (Fk) skyddas i elrör (VP) fram till aggrega-
tet.
2.
Anslut elkabeln (se Fig 10) enligt kopplingsschema (se Av-
snittet Anslutning/kopplingsschema, Fig 17-24).
Fig 10: Elanslutning
1. Elkabel
2. Plint för inkoppling av elkabel
3.
Anslut manöverpanel, eventuell reläbox och eventuell
belysning enligt kopplingschema (se Fig 17-24).
4.
Stäng luckan och skruva i skruvarna (se Fig 9).
5.
Montera konsolerna på aggregatet.
Fig 11: Montera konsolerna på aggregatet
6.
Placera konsolskruvarna enligt måttsättning se Fig 12.
Tillval 10-16-20 kW (Se separat anvisning).
5
1
2
