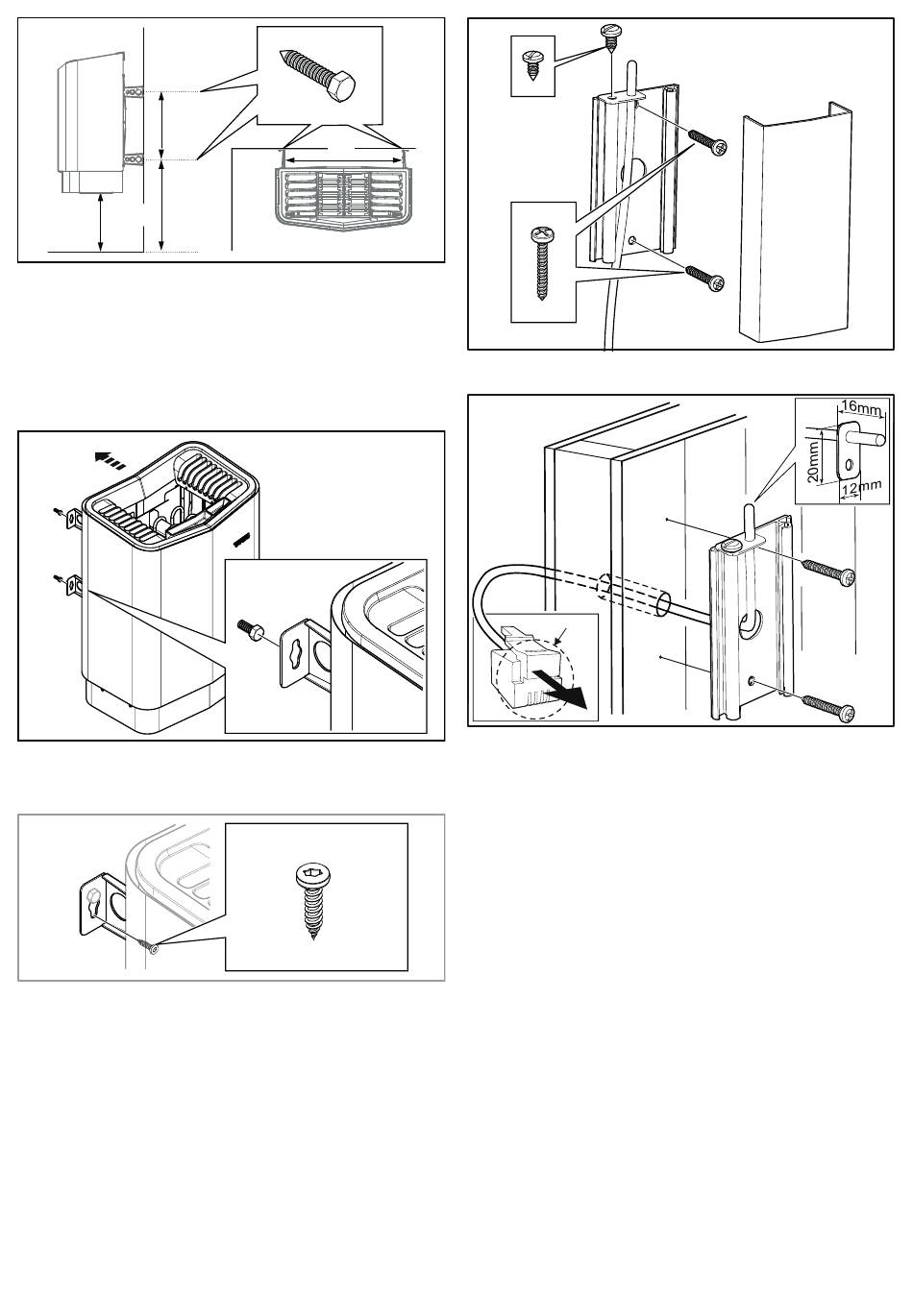

Figure 12 : Dimensionnement
1. 599 mm
2. 270 mm
3. 426 mm
4. 310 mm
7.
Suspendez le poêle sur les vis (voir fi gure 13).
Figure 13 : Suspendez le poêle.
8.
Bloquez le poêle en place avec la vis de verrouillage (voir
fi gure 14).
Figure 14 : Vis de verrouillage de support
9.
Installez la sonde sur le mur (voir fi gure 15). Le fi l de la ther-
mistance peut également être passé dans le mur. Bouchez
tous les trous dans le mur derrière la sonde (voir fi gure 16).
Le fi l de thermistance peut être prolongé à l'extérieur du
sauna à l'aide d'un fi l à basse tension (2 pôles).
1
Figure 15 : Installation de la sonde
Figure 16 : Raccordement à travers la cloison.
Tensions et nombres de phases inhabituels
Pour un raccordement à d'autres tensions ou d'autres nombres
de phases ne fi gurant pas sur le schéma de raccordement, con-
tactez le service de maintenance Tylö.
Interrupteur M/A extérieur (option)
Un interrupteur MARCHE/ARRÊT extérieur peut être installé
n'importe où à l'extérieur du sauna. L'interrupteur fonctionne pour
la désactivation constante ou par impulsion. Le circuit du poêle
reconnaît automatiquement le type d'interrupteur utilisé. L'état du
poêle et les pannes du contacteur de porte peuvent être lus si
l'interrupteur comporte une LED intégrée.
Consultez les instructions fournies avec le interrupteur extérieur.
Contacteur de porte (option)
Le contacteur de porte est nécessaire pour pouvoir utiliser la
durée présélectionnée du panneau Pure ou la fonction Calendrier
du panneau Elite, ainsi que pour commander le sauna à distance
via un interrupteur extérieur ou des applications pour téléphone
portable ou PC.
Consultez les instructions fournies avec le contacteur de porte.
Min. Ø13mm
