FÖRE INSTALLATION
Delar
Kontrollera att följande delar fi nns med i emballaget:
1

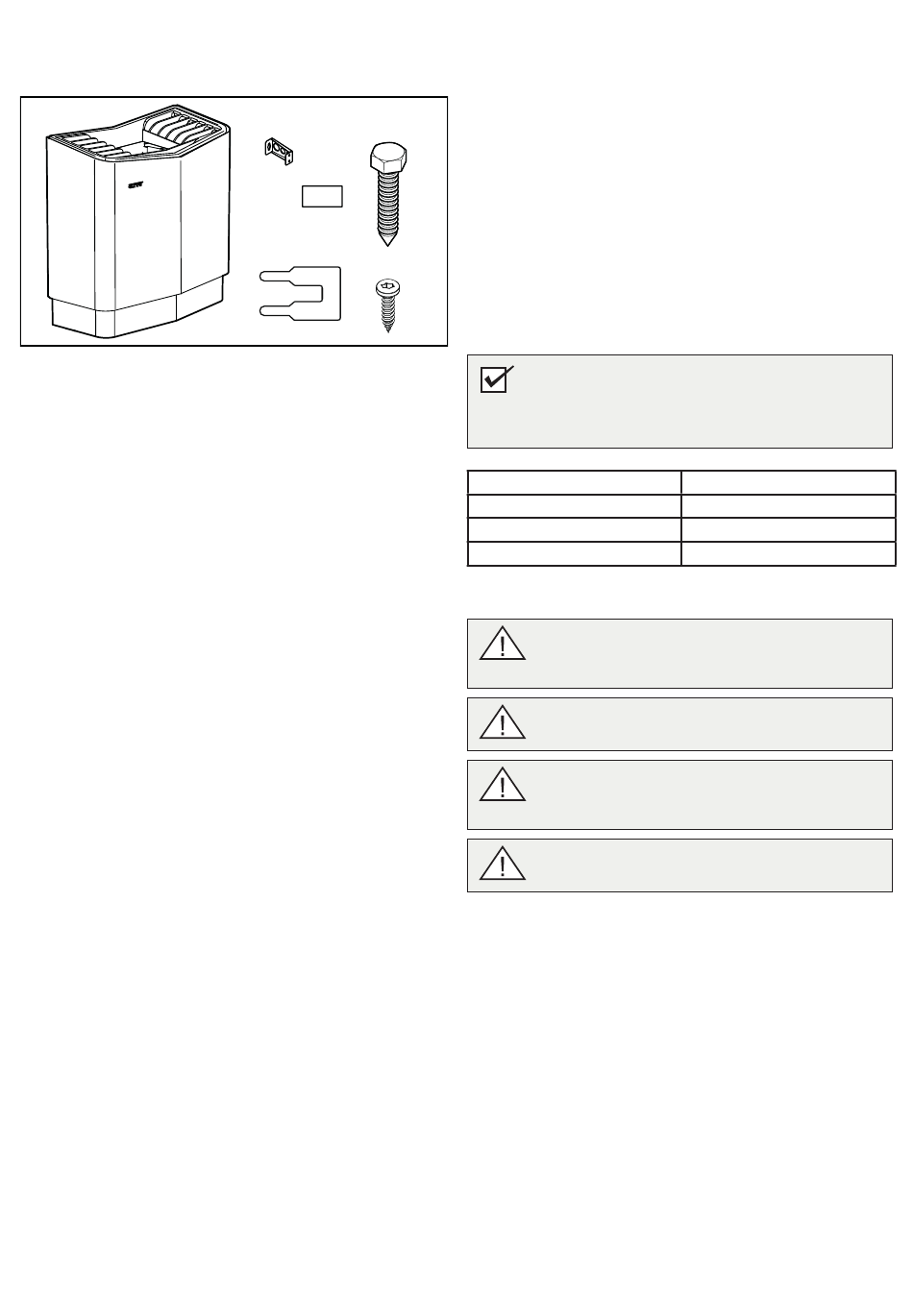

Fig 1: Bastuaggregatets delar Sense Commercial 10-20
1.
Bastuaggregat
2.
Konsoler x 4 st
3.
Varningsetikett på tolv språk
4.
Konsolskruvar x 4 st
5.
Överkopplingsbleck x 3 st
6.
Konsolskruvar/låsskruv B8x13 x 9 st
Kontakta återförsäljare om någon del saknas.
Följande elektroniska manöverpaneler tillsammans med reläbox
Commercial/RB Commercial Lite är kompatibla med Sense Com-
mercial: Pure och Elite.
Följande mekaniska manöverpaneler är kompatibla med Sense
Commercial 10-16 kW: TS 30-012 och TS 30-06.
Se separata anvisningar.
4
2
3
5
6
Krav för installation
För säker användning av aggregatet, kontrollera att följande krav
tillgodoses:
•
Kabel (EKK) eller elrör (Fk) för anslutning av aggregatet dras
på utsidan av värmeisoleringen.
•
Kabeldragningarna ska vara korrekt utförda (se Avsnittet An-
slutning/kopplingsschema, Fig 17-24).
•
Säkringens storlek (A) och strömkabelns storlek (mm²) ska
passa aggregatet (se Avsnittet Anslutning/kopplingsschema,
Fig 17-24).
•
Ventilation av bastu ska utföras enligt instruktioner i denna
manual (se Avsnittet Inluftsventilens placering, sidan 4, Av-
snittet Utluftsventilens placering, sidan 5).
•
Placering av bastuaggregat, manöverpanel och sensor ska
ske enligt instruktionerna i denna manual.
•
Aggregatets eff ekt (kW) ska vara anpassat till bastuns volym
(m³) (se Tabell 1). Minimivolymen får inte underskridas och
maximivolymen får inte överskridas.
NOTERA! En murad stenvägg utan värmeisolering
ökar föruppvärmningstiden. Varje kvadratmeter
av putsad tak- eller väggyta motsvarar ett tillägg på
1,2–2 m³ till bastuns volym.
Tabell 1: Eff ekt och bastuvolym
Eff ekt kW
10,7
16
20
FARA! Felaktig ventilation eller felaktig placering
av aggregat kan under vissa betingelser medföra
torrdestillation med risk för brand!
FARA! Otillräcklig isolering av basturummet kan
medföra risk för brand!
FARA! Användning av felaktiga material i bastu-
rum, som t.ex. spånplatta, gips o.s.v. kan medföra
risk för brand!
FARA! Anslutning av aggregatet skall utföras av
behörig elektriker enligt gällande föreskrifter!
Verktyg för installation
Följande verktyg/material behövs för montering/anslutning:
•
vattenpass,
•
skiftnyckel,
•
borrmaskin,
•
skruvmejslar.
Planering av installation
Innan du påbörjar monteringen av bastuaggregatet bör du:
•
Planera bastuaggregatets placering (se Avsnittet Aggregatets
placering - normalmontage, sidan 3).
•
Planera manöverpanelens placering (se medföljande anvis-
ning för manöverpanel för tillåten placering). Se även Avsnit-
tet Manöverpanelens placering, sidan 4.
•
Planera sensorns placering (se Fig 4 samt Fig 6).
•
Placera inluftsventilen (se Avsnittet Inluftsventilens placering,
sidan 4).
•
Placera utluftsventilen (se Avsnittet Utluftsventilens placering,
sidan 5).
•
Planera elinstallationen (se Avsnittet Anslutning/kopplings-
chema, Fig 17-24).
Bastuvolym min/max m³
10-18
15-35
20-43
