6 Montage
6.2 Sensoren
Opmerking!
Om de schroef en de spanband los te draaien, moet u de hendel omlaag drukken (zie Afb. 6.23).

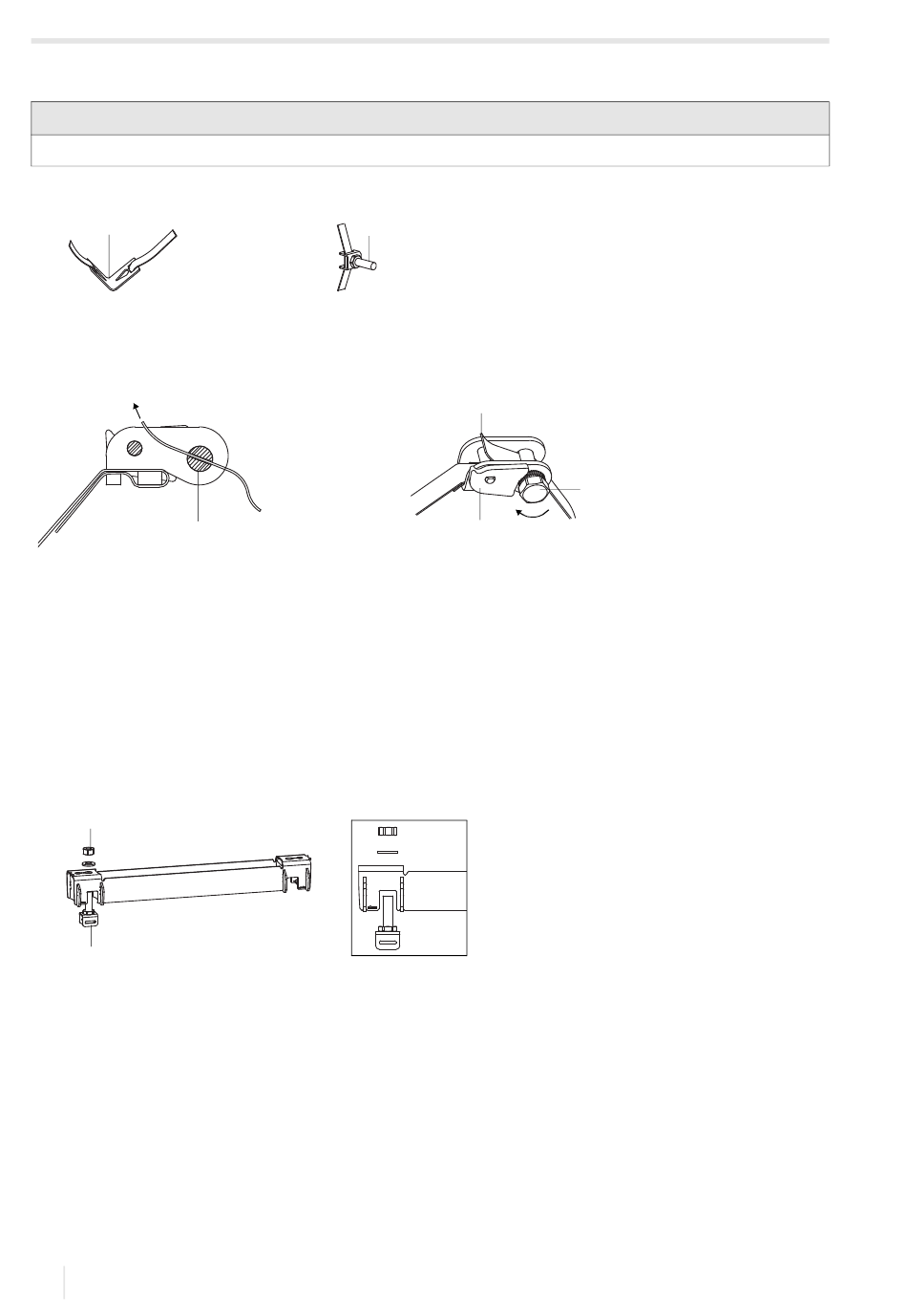

Afb. 6.22: Spanband met metalen veer en spanbandclip
1
1 – metalen veer
2 – spanbandclip
Afb. 6.23: Ratelslot met spanband
4
1 – draairichting
2 – snijkant
3 – hendel
4 – spanslotschroef met spleet
Stap 4: De rail op de buis bevestigen
• Plaats de spanbandclip (2) in de rail (zie Afb. 6.24). Let hierbij op de richting van de spanbandclip.
• Draai de moer van de spanbandclip (2) lichtjes vast.
• Draai de rail aan de spanbandclip (1) (zie Afb. 6.25).
• Draai de moer van de spanbandclip (1) vast, maar niet zo strak dat de spanband wordt beschadigd.
Afb. 6.24: Rail met spanbandclip
1
2
1 – moer
2 – spanbandclip
46
2
2
3
1
FLUXUS G801
4
2020-06-26, UMFLUXUS_G801V1-0NL
