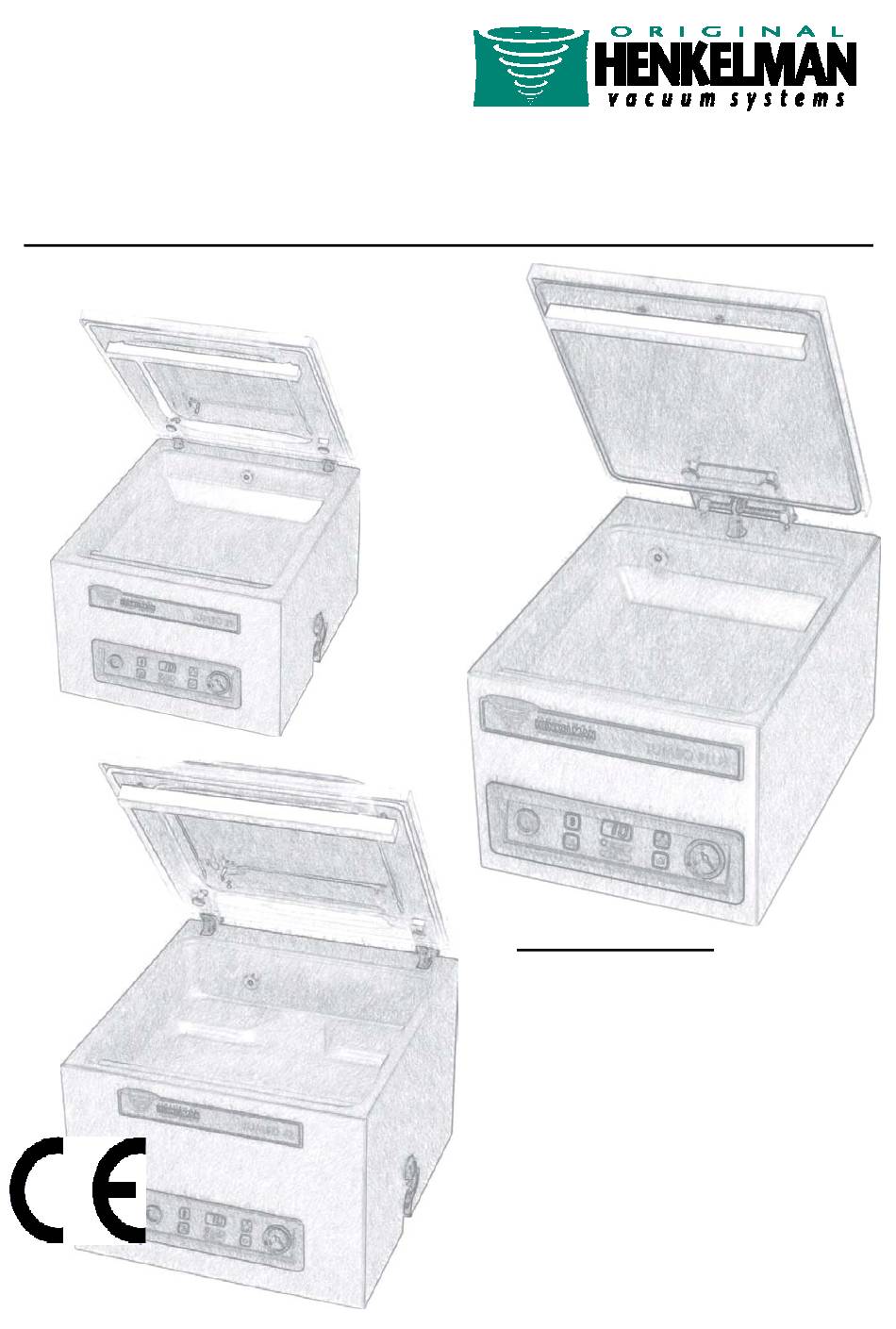

- Pagina 1 HENKELMAN BV Versie 06.03 JUM.NL...
-
Pagina 2: Aansprakelijkheid
Henkelman B.V. kan niet aansprakelijk worden gesteld voor eventuele schade veroorzaakt door afwijkende machine specificaties. Deze handleiding is met uiterste zorg tot stand gekomen. Henkelman B.V. zal geen aansprakelijkheid aanvaarden voor eventuele fouten in deze handleiding en/of gevolgen van foutieve interpretatie van deze gebruiksaanwijzing. -
Pagina 3: Lees Dit Eerst
GEBRUIKSAANWIJZING JUMBO SERIE INHOUD GEBRUIKSAANWIJZING INTRODUCTIE / AANSPRAKELIJKHEID / GARANTIE …….…………………………………………………………….. INHOUD GEBRUIKSAANWIJZING ……….………………………………………………………….. MACHINE REGISTRATIE ……….………………………………………………………….. LEES DIT EERST !!!! ….. BELANGRIJK BIJ INSTALLATIE – …………………………………………….. LEES DIT EERST !!!! BELANGRIJK BIJ GEBRUIK – ……………………………………………………… WAARSCHUWINGSLABELS ……….………………………………………………………….. BELANGRIJKE MACHINE ONDERDELEN ……….………………………………………………………….. -
Pagina 4: Alvorens De Machine In Gebruik Te Nemen, Machine Registratie Ter Invulling Door De Gebruiker
MACHINE REGISTRATIE TER INVULLING DOOR DE GEBRUIKER Registreer de machine middels het invullen van onderstaande gegevens. Dit is noodzakelijk informatie indien contact wordt opgenomen met leverancier of Henkelman BV betreffende vragen of referenties over de specifieke machine. GEGEVENS MACHINE PLAATJE Op het machine plaatje staan relevante gegevens die van belang kunnen zijn voor het beantwoorden van vragen. - Pagina 5 Henkelman BV wenst de klant veel en langdurig plezier van de aangekochte machine. Indien er problemen of vragen zijn, kan de klant zich altijd wenden tot de leverancier van de machine of Henkelman BV.
-
Pagina 6: Algemene Onderhoudswerkzaamheden
Henkelman BV. De garantie en/of aansprakelijkheid vervalt bij schade die door eigenhandige ingrepen en/of reparaties is veroorzaakt. Bij defecten, neem contact op met leverancier of Henkelman BV. Bij optreden van defecten, altijd machine stop zetten en stekker uit stopcontact nemen. - Pagina 7 GEBRUIKSAANWIJZING JUMBO SERIE TRANSPARANTE DEKSEL Plaats machine nooit te dichtbij een warmtebron. Dit kan schade veroorzaken aan het deksel (scheurtjes). Plaats nooit hete, scherpe, of zware voorwerpen op het deksel. Dit kan op langere termijn schade veroorzaken aan het deksel (scheurtjes). Maak deksel altijd schoon met schoonmaakmiddel zonder oplosmiddelen.
-
Pagina 8: Belangrijke Machine Onderdelen
GEBRUIKSAANWIJZING JUMBO SERIE BELANGRIJKE MACHINE ONDERDELEN Vacuümkamer Zijkant JUMBO 35 / 42 Achterkant MINI JUMBO / Achterkant MINI JUMBO / JUMBO PLUS JUMBO PLUS linksonder (plaat eraf) 1. Sealbalk in vacuümkamer geplaatst op sealpotten middels kliksysteem of schroeven. 2. Siliconehouder gemonteerd op transparante deksel 3. -
Pagina 9: Opstarten En Gebruik Machine
De eerste code geeft de software versie van de besturing aan. De tweede code geeft de actieve opties van de machine weer. Noteer beide codes op pagina 4 van deze gebruiksaanwijzing aangezien deze belangrijk zijn voor de leverancier of Henkelman BV voor toekomstige vragen en/of problemen. -
Pagina 10: Standaard Gebruikshandelingen Machine
GEBRUIKSAANWIJZING JUMBO SERIE STANDAARD GEBRUIKSHANDELINGEN MACHINE Schakel de machine in door middel van de AAN/UIT schakelaar. Laat de pomp warmlopen middels het conditioneringsprogramma als machine langere tijd niet is gebruikt (instructies pagina 15). Vul de vacuümzak met het product. Selecteer een juiste formaat zak die makkelijk om het product past maar niet te groot voor het product is. -
Pagina 11: Bedieningspaneel
Verder zijn ook een aantal service programma’s ingebouwd. Voor meer informatie over deze programma’s, neem contact op met leverancier of Henkelman BV. De waarden van de functies kunnen worden ingesteld op tijdsduur. De vacuümfunctie kan worden ingesteld op gehele seconden met een maximum van 99 seconden. -
Pagina 12: Gebruik Bedieningspaneel
GEBRUIKSAANWIJZING JUMBO SERIE 5. + / STOP VACUUM toets Functie tijdens cyclusverloop Onderbreking van de actieve functie tijdens de programmacyclus. De cyclus gaat direct door met volgende functie. Algemene functie Verhogen van de waarde van de geselecteerde functie. 6. - / STOP toets Functie tijdens cyclusverloop Volledige onderbreking programmacyclus. - Pagina 13 Het conditioneringsprogramma voor de pomp is het meest gebruikte service programma (zie uitleg programma op pagina 15). Voor meer informatie en het gebruik van andere service programma’s, neem contact op met leverancier of Henkelman BV. Versie 06.03 JUM.NL...
-
Pagina 14: Onderhoud Machine
Machine moet recht opstaand worden vervoerd of verplaatst. Kantelen van machine is NIET toegestaan aangezien dit schade aan de pomp kan veroorzaken Indien niet is voldaan aan de onderhoudsinstructies in deze handleiding, kan de leverancier en/of Henkelman BV niet aansprakelijk worden gesteld voor eventuele storingen en defecten. -
Pagina 15: Onderhoud Vacuümpomp
Het is te adviseren om bij regelmatig gebruik minimaal eenmaal per jaar de pomp volledig te laten nakijken door de leverancier voor een langdurig en probleemloos functioneren. Voor meer advies en informatie kan contact worden opgenomen met leverancier of Henkelman BV. Conditioneringsprogramma Het conditioneringsprogramma zorgt voor een goede spoeling van de pomp. - Pagina 16 Voorbeelden van leveranciersmerken voor de standaard types olie zijn Shell Vitrea, Aral Motanol GM, BP Energol CS of Texaco Regal R+ O met bijbehorende viscositeitsnummering. Indien de machine wordt gebruikt buiten de normale specificaties van de omgevingstemperatuur, neem contact op met leverancier of Henkelman BV. Versie 06.03 JUM.NL...
- Pagina 17 GEBRUIKSAANWIJZING JUMBO SERIE Omgevingstemperatuur Machine type Pomp Vulling Standaard “Koud” “Warm” Capaciteit (liter) olie type type olie type olie 10 - 30 5 - 10 30 - 40 MINI JUMBO 004 m 0.05 Viscositeit VG 22 VM 22 VS 22 JUMBO PLUS 008 m Viscositeit VG 32...
-
Pagina 18: Onderhoud Sealsysteem
GEBRUIKSAANWIJZING JUMBO SERIE Verwisselen olienevel filter JUMBO 35 / JUMBO 42 Open achterkant machine Schroef de deksel De filter is zichtbaar en zit Ontspan de spanner voor pomp van filterbehuizing vast achter een spanner middels sleutel Plaats en span het nieuwe filter (let op afdichtring op de juiste plaats) in behuizing. - Pagina 19 GEBRUIKSAANWIJZING JUMBO SERIE Vervangen sealdraad en teflon tape Mini Jumbo en Jumbo Plus (alleen enkel seal) Sealbalk uit de houders nemen (in de kamer of deksel) middels het het losdraaien van de schroeven (MINI JUMBO / JUMBO PLUS) of het kliksysteem (JUMBO 35 / 42).
- Pagina 20 GEBRUIKSAANWIJZING JUMBO SERIE Vervangen sealdraad en teflon tape Jumbo 35 en Jumbo 42 (dubbel en trenn-seal) 15. Sealbalk uit de houders nemen (in de kamer of deksel) middels het klik systeem of door het losdraaien van de schroeven. 16. Verwijder teflon tape van de sealbalk. 17.
-
Pagina 21: Onderhoud Siliconehouder En Dekseldichting
GEBRUIKSAANWIJZING JUMBO SERIE ONDERHOUD SILICONEHOUDER EN DEKSELDICHTING Vervangen rubber siliconenhouder De siliconenhouder moet wekelijks worden gecontroleerd op oneffenheden op het siliconenrubber (voornamelijk door doorbranden van sealdraad). Indien oneffenheden verschijnen, moet het silicone rubber worden vervangen. Gemiddelde onderhoudscyclus siliconenrubber is minimaal éénmaal per 6 maanden (deze indicatie is gesteld bij regelmatig gebruik van de machine en bij standaard producten. - Pagina 22 GEBRUIKSAANWIJZING JUMBO SERIE OVERZICHT ONDERHOUDSONDERDELEN VACUUMPOMP ONDERDELEN BUSCH VACUUM POMPEN HENKELMAN MODELLEN 004m MINI JUMBO 008 m JUMBO PLUS 016 m JUMBO 35 / 42 BUSCH STANDAARD OLIE OLIENEVELFILTER Henkelman Henkelman Type Liters Type aantal referentie referentie 004 m VG 22 0439501 0.05...
-
Pagina 23: Technische Specificaties
GEBRUIKSAANWIJZING JUMBO SERIE TECHNISCHE SPECIFICATIES MODEL VACUÜM DEKSEL OMKASTING AFMETINGEN POMP EIND KAMER VACUUM (mm) JUMBO SERIE MINI JUMBO Transparant 330 x 450 x 295 99,80% JUMBO PLUS Transparant 330 x 450 x 295 99,80% JUMBO 35 Transparant 450 x 525 x 385 99,80% JUMBO 42 Transparant... -
Pagina 24: Electrische Schema's
GEBRUIKSAANWIJZING JUMBO SERIE ELECTRISCHE SCHEMA’S Stuurstroomschema Hoofdstroomschema Schema’s zijn afgebeeld voor standaard uitvoeringen. Versie 06.03 JUM.NL... -
Pagina 25: Foutcodes
Voor de juiste types en waarden van te vervangen zekeringen, bekijk de specificaties op het relevante component of raadpleeg de leverancier of Henkelman BV. Let op, ter voorkoming van brand en/of andere onherstelbare schade aan de machine moeten te... -
Pagina 26: Pneumatisch Schema
GEBRUIKSAANWIJZING JUMBO SERIE PNEUMATISCH SCHEMA Het schema isn afgebeeld voor de standaard uitvoering. Versie 06.03 JUM.NL... -
Pagina 27: Probleemoplossingen
GEBRUIKSAANWIJZING JUMBO SERIE PROBLEEMOPLOSSINGEN PROBLEEM OORZAAK OPLOSSING Machine werkt niet • • De stekker zit niet in de Plaats de stekker in de wandcontactdoos. wandcontactdoos. • • De zekering van de netspanning is Vervang de zekering (let op juiste doorgebrand. waarde). - Pagina 28 Het teflonband is beschadigd. Vervang teflonband. • • De binnenkant van de opening van de Reinig de opening van de vacuümzak. vacuümzak is verontreinigd of vettig. Bij andere problemen of vragen, neem contact op met leverancier of Henkelman BV. Versie 06.03 JUM.NL...
-
Pagina 29: Opmerkingen Speciale Toepassingen
(kookpunt) eerder worden bereikt tijdens het vacuümproces (dus vacuümniveau in verpakking is lager). Henkelman adviseert dan ook om het vloeibare product eerst af te koelen en dan pas te verpakken. Hiermee wordt het optimale vacuümniveau voor het product bereikt. -
Pagina 30: Extern Vacumeren Foodcontainers (Indien Van Toepassing)
(food) producten in de schaal. De schaal heeft een speciale deksel met ventiel. Voor meer informatie over de schalen, neem contact op met leverancier of Henkelman BV. Het systeem behorende bij de machine bestaat uit een slang met vacuümapplicator. Werking extern vacumeren foodcontainers 1. -
Pagina 31: Schema Onderhoudsbeurten / Aantekeningen
GEBRUIKSAANWIJZING JUMBO SERIE SCHEMA ONDERHOUDSBEURTEN / AANTEKENINGEN Door wie Datum Wat gedaan ? Opmerkingen ? uitgevoerd ? Versie 06.03 JUM.NL... - Pagina 32 GEBRUIKSAANWIJZING JUMBO SERIE Uitnemen van het voorpaneel Bij elke machine welke verzonden wordt, leveren we twee special hulpstukjes voor het uitnemen van het voorpaneel. De twee hulpstukken kunnen onderin de sleuven, welke aan de onderzijde van het paneel zitten, geschoven worden.d Nu dient u eerst de twee hulpstukken iets naar boven te schuiven en vervolgens naar u toe te trekken.
