Aansluiting hulprelais

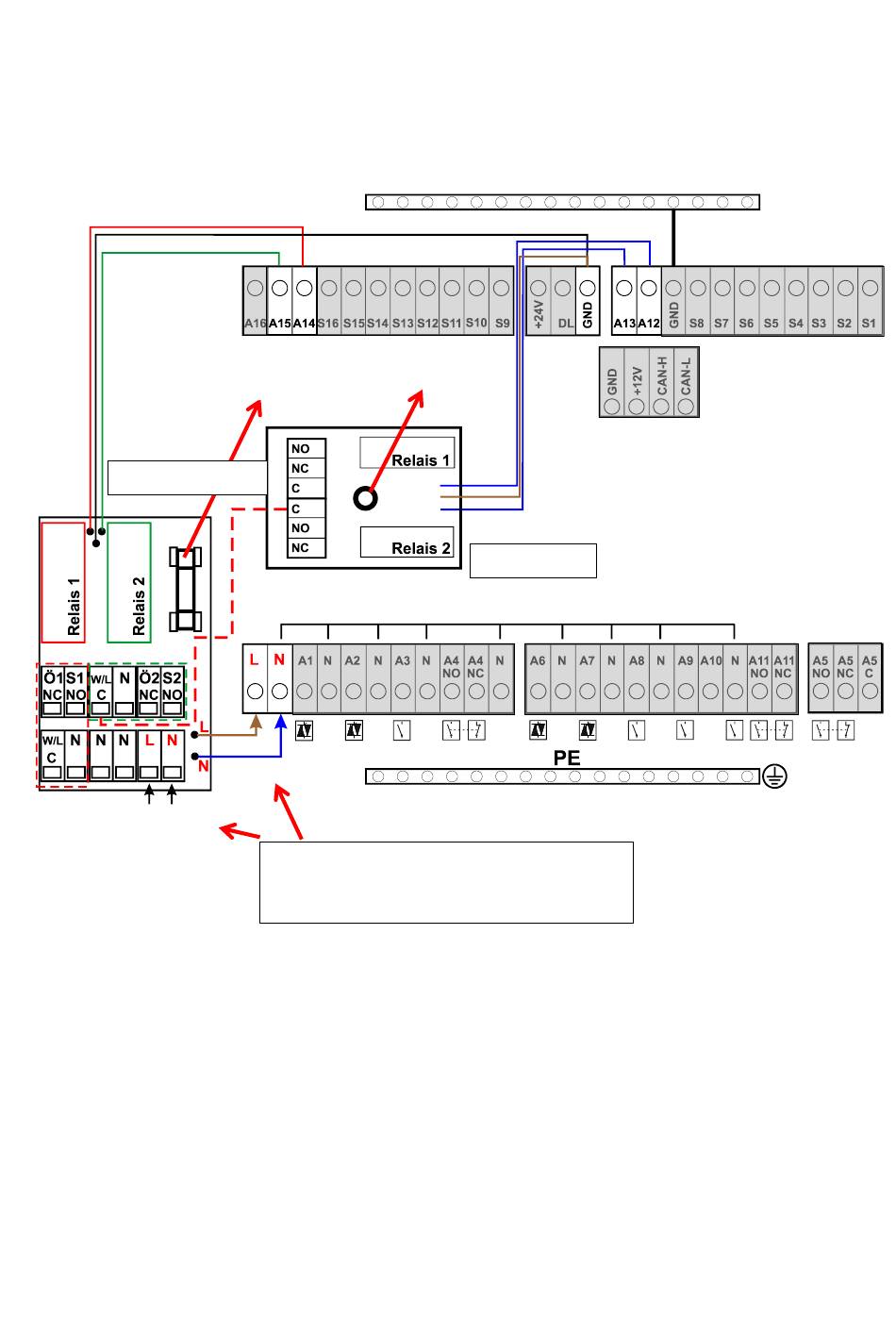

Voorbeeld: Aansluiting HIREL-PF voor uitgangen 12 en 13
Aansluiting HIREL-230V voor uitgangen 14 en 15
De uitgangen A12 – A15 dienen als schakeluitgang te worden ingesteld.
Zekering 6,3A F
HIREL-230V
Net
230V 50Hz
x)
Met deze verbinding kunnen de HIREL-PF-relaiscontacten den fase (230V) doorschakelen.
Daardoor zijn de relaisuitgangen niet meer potentiaalvrij. Deze zijn door de zekering van de HIREL-
230V afgezekerd.
Boring
x)
De netaansluiting (L, N) wordt via de
klemmen van de relaismodule naar de
regeling doorgelust.
massaklem sensoren
HIREL-PF
23
