Voeding 24V=
Voor de voeding van externe apparaten met 24V= staat deze Uitgang ter beschikking. De totale last
van alle apparaten met 12V- en 24V-voeding mag gezamenlijk niet meer als 6 Watt bedragen.
Aansluiting op de klemmen +24V en sensormassa (GND).
Uitgangen

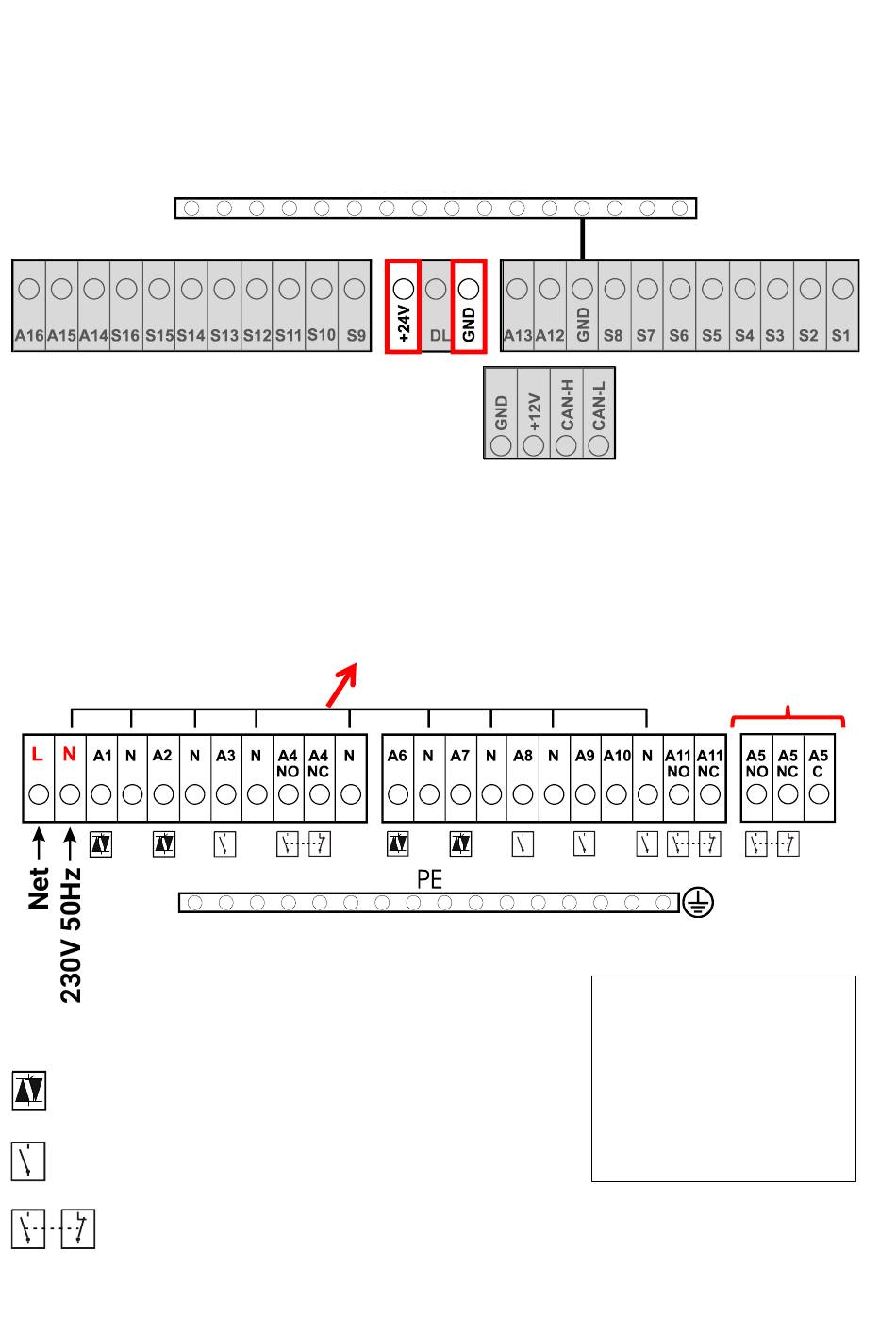

Klemmenoverzicht uitgangen
De nulaansluiting is in de regeling doorgelust.
Triac-uitgang
Relaisuitgang maakcontact (NO)
Relaisuitgang maak- + verbreekcontact (NO + NC)
De maximale stroombelasting van de uitgangen is opgenomen in de technische gegevens.
22
massaklem sensoren
Aarde-aansluiting
A5 =
potentiaalvrije
uitgang
L....
Voeding (fase)
N....
Nulaansluiting
PE.... Aarde-aansluiting
C....
„Root"
NO.... Maakcontact
NC.... Verbreekcontact
