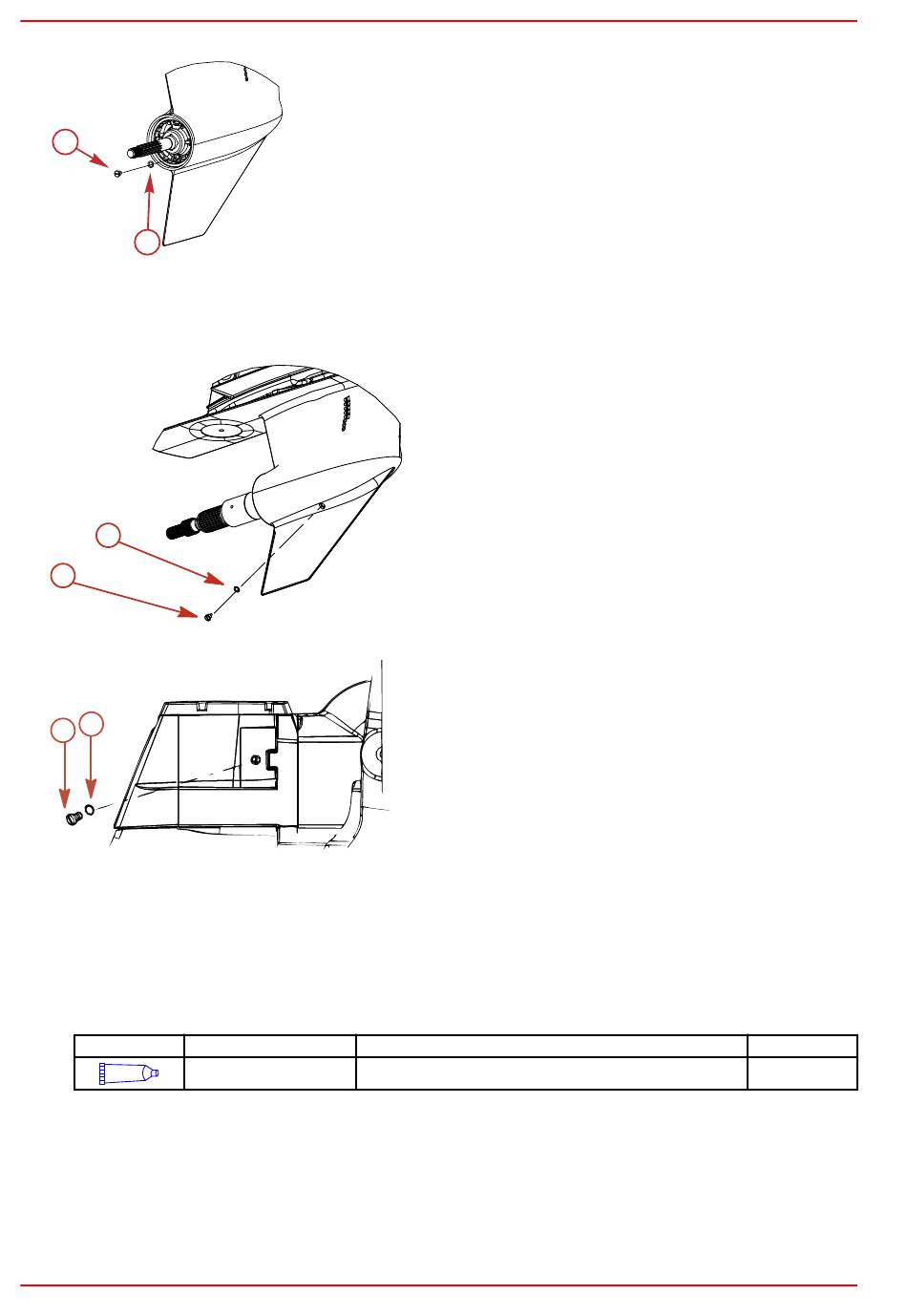

Hoofdstuk 4 - Onderhoud
d.
Tap de vloeistof af in een geschikte bak.
a
b
5.
Alle overige modellen:
a.
Trim de hekaandrijving helemaal uit.
b.
Verwijder de olievul- en aftapschroef en de afdichtring.
c.
Tap de vloeistof af in een geschikte bak.
b
a
6.
Verwijder de olieontluchtingsschroef en de afdichtring. Laat alle olie weglopen.
b
a
BELANGRIJK: Als er water uit de unit komt of als de vloeistof er melkachtig uitziet, betekent dit dat de hekaandrijving
lekt. Neem contact op met een erkend Mercury MerCruiser-dealer.
7.
Laat de hekaandrijvingeenheid zakken totdat de schroefas horizontaal staat.
BELANGRIJK: Gebruik uitsluitend Mercury/Quicksilver High Performance Gear Lubricant (tandwielolie) in de
hekaandrijvingseenheid.
8.
Vul de hekaandrijving via de olievul- en -aftapopening met de voorgeschreven tandwielolie totdat de olie zonder
luchtbellen uit de olieontluchtingsopening stroomt.
Ref.-nr. tube
High Performance Gear
87
Lubricant (tandwielolie)
9.
Installeer de olieontluchtingsschroef en de afdichtring.
10. Giet tandwielolie in de aandrijving via de olievul- en -aftapopening totdat er tandwielolie in de tandwieloliepeilfles
verschijnt.
11. Vul de tandwieloliepeilfles totdat het oliepeil binnen het bedrijfsbereik valt. Niet overvullen.
12. Controleer of de rubber pakking zich in de dop bevindt en breng de dop aan. Draai niet te vast aan.
NB: De hoeveelheid olie omvat de inhoud van de tandwieloliepeilfles.
Bladzijde 40
a -
olievul- en -aftapschroef
b -
afdichtring
mc79506-1
mc79507-1
mc77106-1
Beschrijving
a -
olievul- en -aftapschroef
b -
afdichtring
a -
olieontluchtingsschroef
b -
afdichtring
Gebruikt in
Hekaandrijving
90-8M0115984
DECEMBER 2015
nld
Onderdeelnr.
