FLUXUS F72*
8.3
Statusweergaven
De bedrijfsstatus wordt aangegeven met LED's.

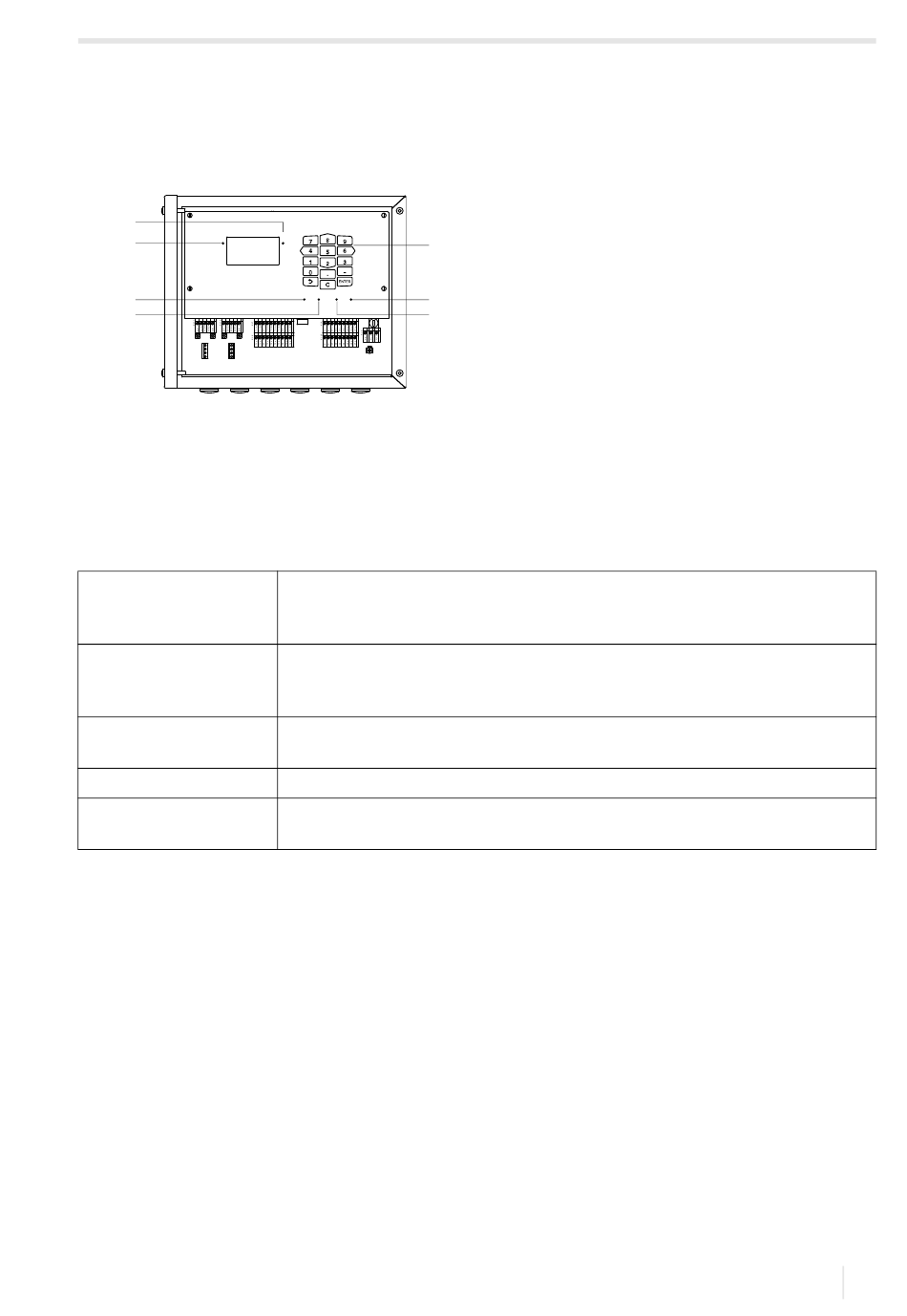

Afb. 8.1:
Bedieningsveld van de transmitter
2
1
A
4
5
X_AV
X_AR
X_BV
X_BR
X2
X3
1 – LED kanaal A
2 – LED kanaal B
3 – toetsenbord
4 – LED LAN-activiteit
5 – LED LAN-mode
6 – LED USB-device
7 – LED USB-host (wordt niet gebruikt)
Tab. 8.1:
Bedrijfsstatus van de transmitter
LED kanaal A
LED kanaal B
LED LAN-activiteit
LED LAN-mode
LED USB-device
UMFLUXUS_F72xV2-0NL, 2021-09-01
Q
B
NEXT
ON
DISP
3
SNAP
Q-
Q+
MUX
DISP
3x Q
OFF
FAST
MODE
7
LAN
USB
6
brandt als de transmitter in de meetmode is en kanaal B geactiveerd is
rood – ongeldige meting
groen – geldige meting
brandt als de transmitter in de meetmode is en kanaal B geactiveerd is
rood – ongeldige meting
groen – geldige meting
brandt als de transmitter met een LAN-kabel op het netwerk is aangesloten
knippert als op de netwerkverbinding een gegevensuitwisseling plaatsvindt
brandt als de data rate 100 MBit/s bedraagt, anders bedraagt de data rate 10 MBit/s.
brandt als de transmitter met een USB-kabel is aangesloten op een computer
knippert als er een gegevensuitwisseling plaatsvindt tussen de computer en de transmitter
8 Inbedrijfstelling
8.3 Statusweergaven
91
