6 Montage
6.2 Sensoren
6.2.2.6
Bevestigen met montageschoen en spanklemslot
• Schuif het spanband door de gleuf aan de bovenkant van de montageschoen.
• Positioneer de montageschoen en het spanslot op de buis. Monteer de montageschoen bij horizontale buizen indien
mogelijk zijdelings op de buis.
• Leg de spanband rond de buis en schuif de spanband door het spanslot.
• Trek de spanband vast.
• Draai de schroef van het spanslot vast.
Opmerking!
Voor een goede bevestiging moet het spanslot volledig op de buis liggen.
• Herhaal de stappen voor het bevestigen van de tweede montageschoen.
• Stel de aangegeven sensorafstand tussen de binnenkant van de montageschoenen in met behulp van het meetlint.
• Draai de schroeven van de spansloten vast.
• Schuif de sensor in de montageschoen.
• Druk de sensoren goed vast op de buis. Tussen het sensoroppervlak en de buiswand mag geen luchtspleet noch
luchtinsluitingen zitten. Draai de schroef van de montageschoen goed vast.
• Herhaal de stappen voor de tweede sensor.

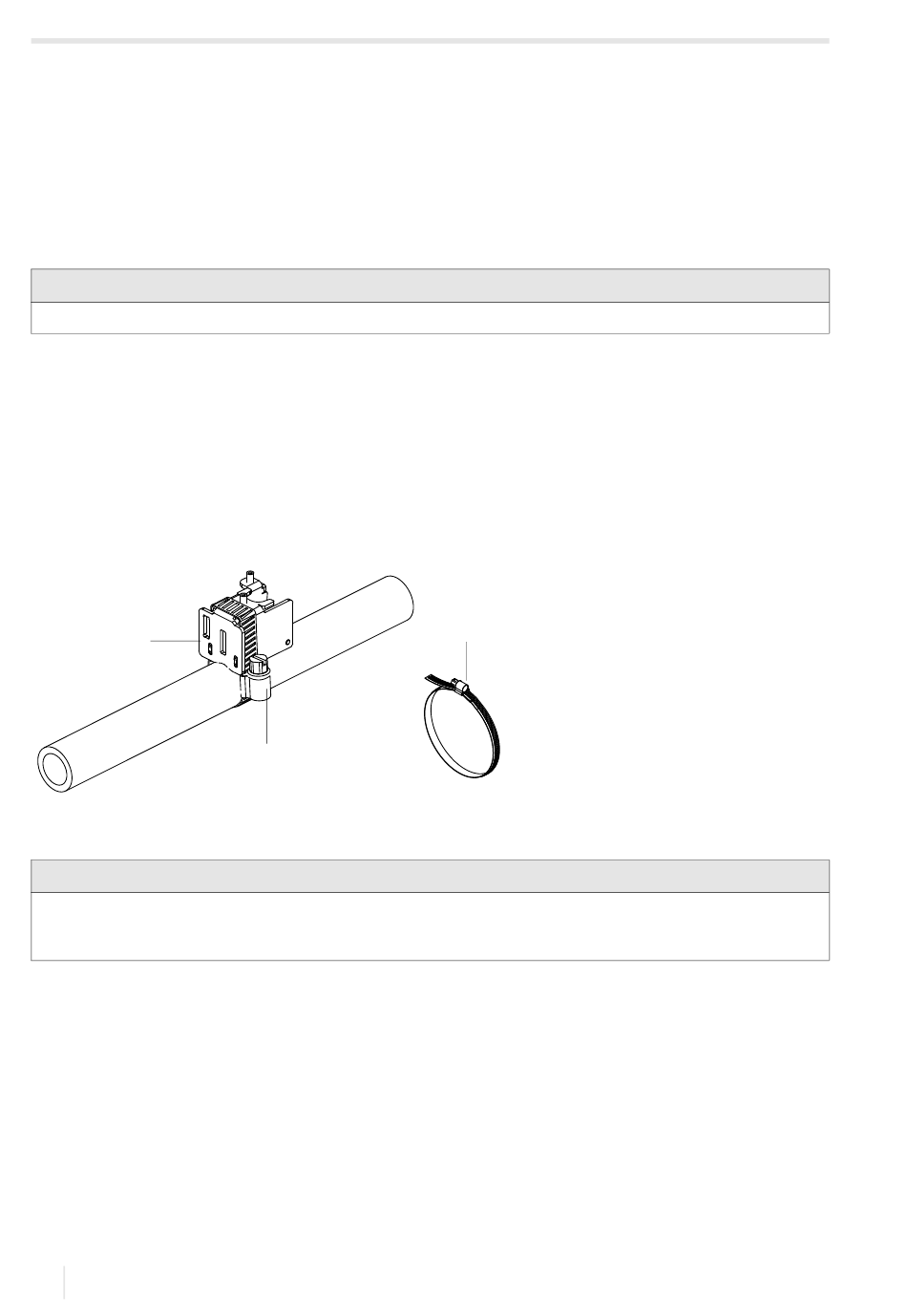

Afb. 6.58: Sensor in de montageschoen, gemonteerd met spanband en spanslot
1
1 – montageschoen
2 – spanslot
Opmerking!
Als de sensoren op een verticale buis bevestigd worden en de transmitter lager staat dan de sensoren, dan raden wij
u aan om de sensorkabels met een kabelbinder aan het spanband te bevestigen om ze te beschermen tegen
mechanische belasting.
56
2
2
