7 Aansluiting
7.4 Ingangen
7.4
Ingangen
Important!
De max. geoorloofde spanning tussen de ingangen en PE bedraagt 60 V DC (permanent).

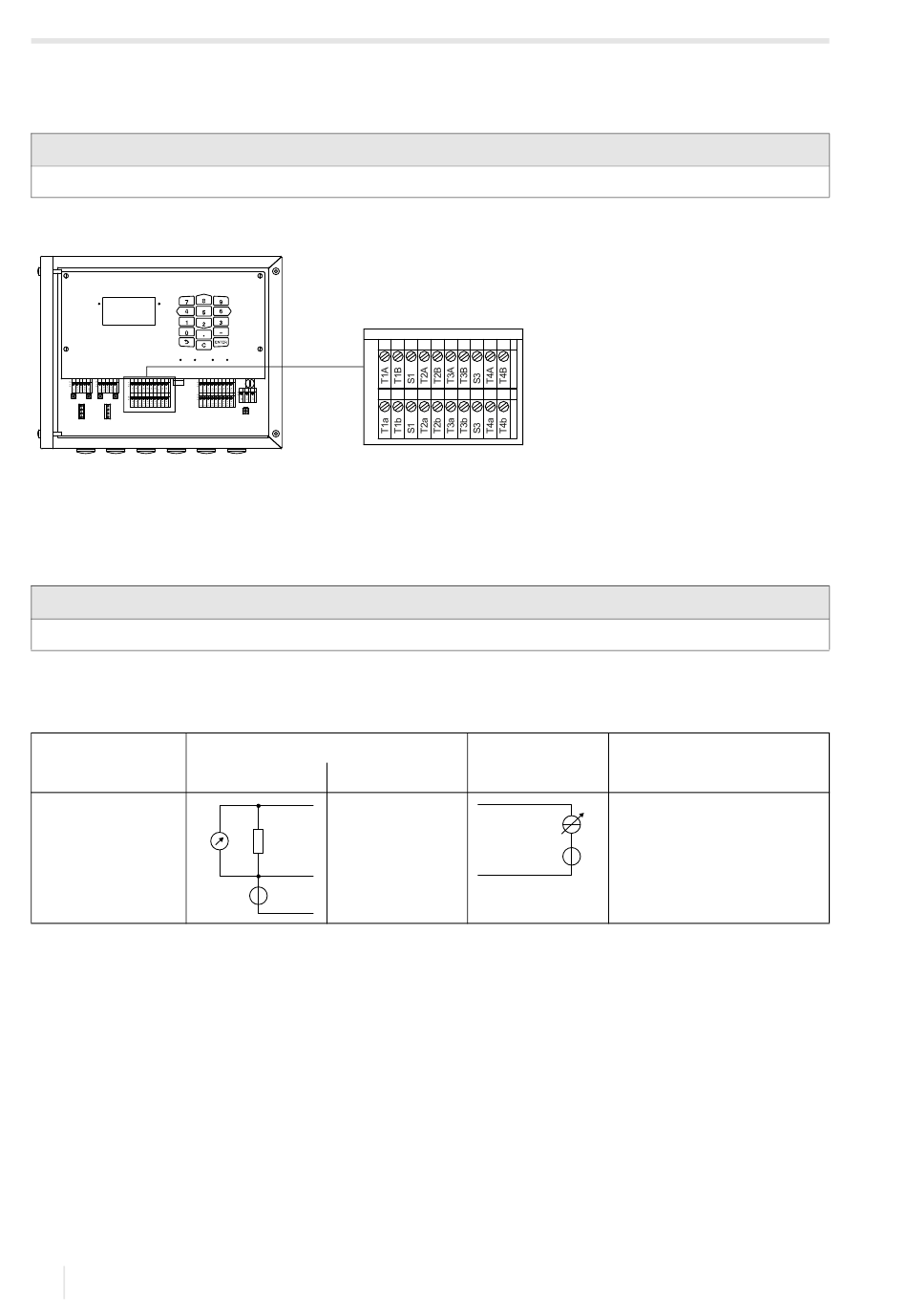

Afb. 7.17: Aansluiting van de ingang op de transmitter
Q
A
B
NEXT
SNAP
Q-
MUX
3x Q
FAST
LAN
X_AV
X_AR
X_BV
X_BR
X2
X3
7.4.1
Stroomingang
Op de stroomingangen van de transmitter kan een actieve stroombron (stroombron met eigen voeding) of een passieve
stroombron (stroombron met externe voeding) worden aangesloten.
:Aansluiten van een actieve stroombron
Important!
De klemmen Txa en TxB mogen niet worden aangesloten.
Voor het aansluiten van de ingangskabel op de transmitter zie paragraaf 7.2.1, Afb. 7.17 enTab. 7.12.
Tab. 7.12: Aansluiting van een actieve stroombron
ingang
transmitter
interne circuit
stroomingang
Als de polariteit van de stroombron wordt verwisseld, verandert alleen het voorteken van de gemeten stroom.
80
ON
DISP
Q+
DISP
OFF
MODE
USB
aansluiting
TxA
R
int
V
TxB
-
TxB (niet bezet)
+
externe circuit
opmerking
max. constante overstroom:
+
100 mA
+
-
-
2021-09-01, UMFLUXUS_F72xV2-0NL
FLUXUS F72*
