4 Productbeschrijving
4.1 Meetsysteem
4
Productbeschrijving
4.1
Meetsysteem
Het meetsysteem bestaat uit de transmitter, de ultrasoonsensoren en de buis waarop wordt gemeten.

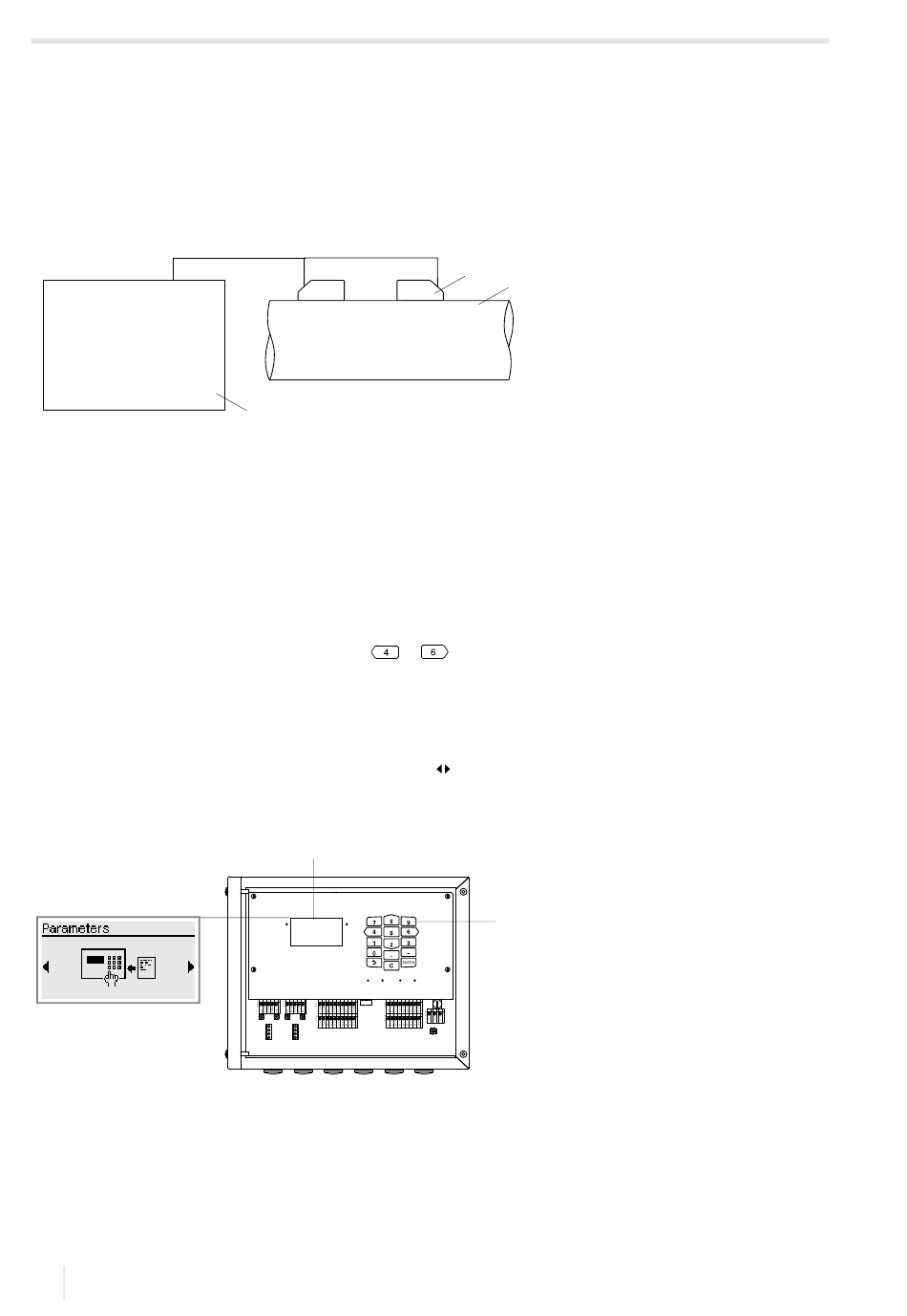

Afb. 4.1:
Voorbeeld voor een meetopstelling
1 – sensor
2 – buis
3 – transmitter
De sensoren worden op de buitenkant van de buis bevestigd. Zij verzenden en ontvangen ultrasone signalen door het
medium.
De transmitter regelt de meetcyclus, elimineert de stoorsignalen en analyseert de nuttige signalen. De meetwaarden
kunnen door de transmitter in beeld gebracht, verrekend en uitgevoerd worden.
4.2
Bedieningsconcept
De transmitter wordt bediend met het toetsenbord.
Op het display verschijnen na een druk op de toets
•Parameters
•Meting
•Opties
•Speciale functies
Een programmavertakking wordt aangegeven tussen 2 pijlen
Afb. 4.2:
Bedieningsveld van de transmitter
1 – LCD-weergave (achtergrondverlichting)
2 – toetsenbord
20
3
of
1
Q
A
B
NEXT
ON
DISP
SNAP
Q-
Q+
MUX
DISP
3x Q
OFF
FAST
MODE
LAN
USB
X_AV
X_AR
X_BV
X_BR
X2
X3
1
2
achtereenvolgens de volgende programmavertakkingen:
.
2
FLUXUS F72*
2021-09-01, UMFLUXUS_F72xV2-0NL
