6 Montage
6.1 Transmitter
Transmitter met aluminium behuizing
• Schroef de wandhouder (2) met 3 verzinkschroeven (3) vast aan de wand.
• Hang de transmitter (1) vast in de onderste haken (7) van de wandhouder.
• Bevestig de transmitter aan de wandhouder door eerst de vergrendelingspen (4) in de daarvoor bedoelde boring te laten
glijden en dan de schroef (5) vast te draaien.

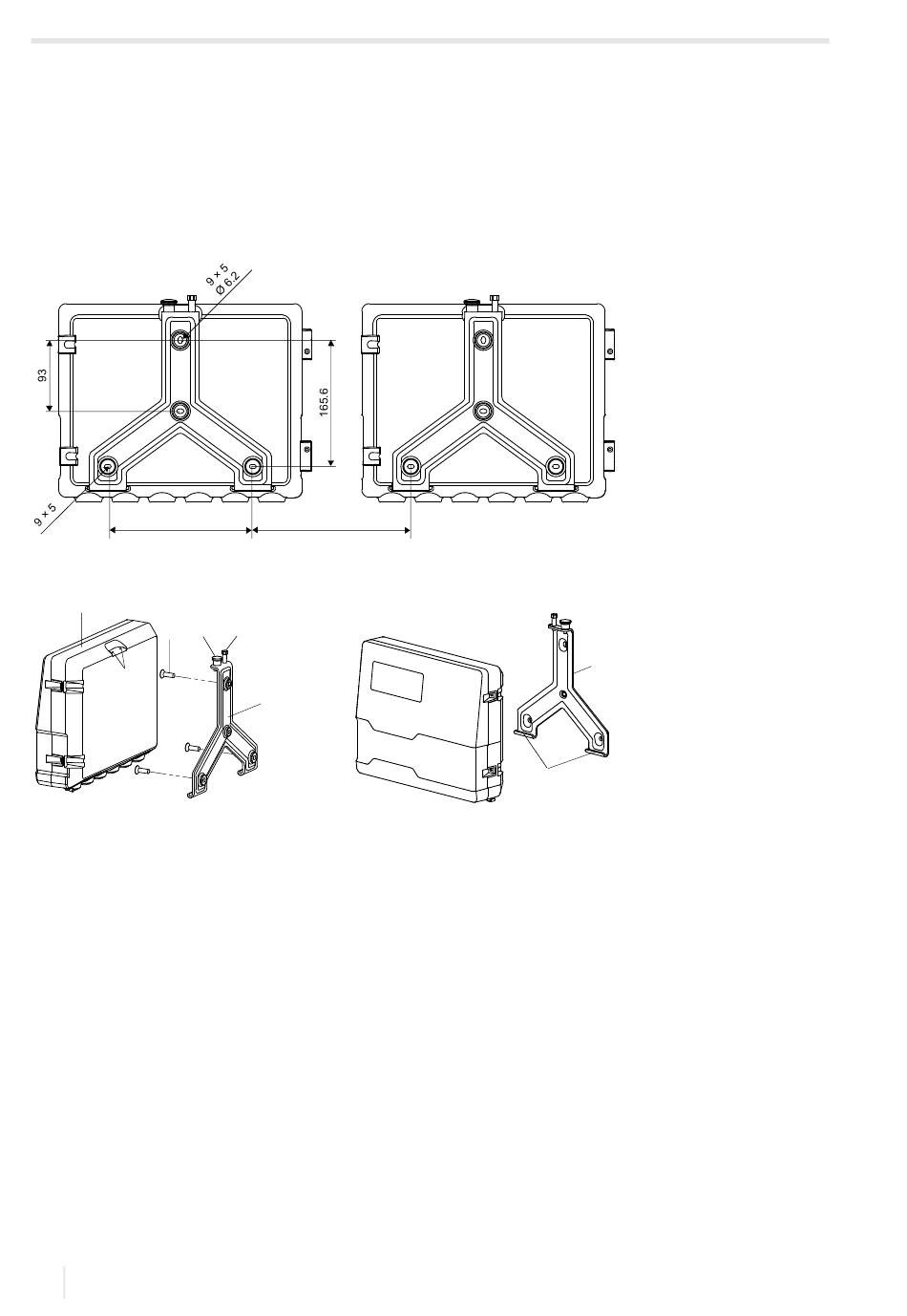

Afb. 6.4:
Transmitter (afmetingen in mm)
190.2
Afb. 6.5:
Montageaanzicht
1
4
3
6
1 – transmitter
2 – wandhouder
3 – verzinkschroef
4 – vergrendelingspen
5 – schroef
6 – boring
7 – haken
28
min. 180
5
2
2
7
