FLUXUS G72*
7.6.3
Aansluiting op de transmitter
• Verwijder de blinde stop voor het aansluiten van de kabel.
• Open de kabelschroefverbinding. Het inzetstuk blijft in de wartel zitten.
• Schuif de kabel door de wartel en het inzetstuk.
• Confectioneer de kabel als dit nodig is.
• Kort de buitenste afscherming af en sla hem terug over het inzetstuk.
• Draai de dichtringzijde van de reductie in de behuizing van de transmitter.
• Draai het lichaam in de reductie.
• Breng de kabel in de behuizing in.
• Fixeer de kabelschroefverbinding door de wartel op het lichaam te draaien.
Opmerking!
Voor een goede EMC-eigenschappen te garanderen, is het belangrijk om een goed elektrisch contact te maken
tussen de buitenste afscherming en de wartel (en dus met de behuizing).
• Sluit de kabel aan op de klemmen van de transmitter.
• Gebruik indien mogelijk adersluithulzen.

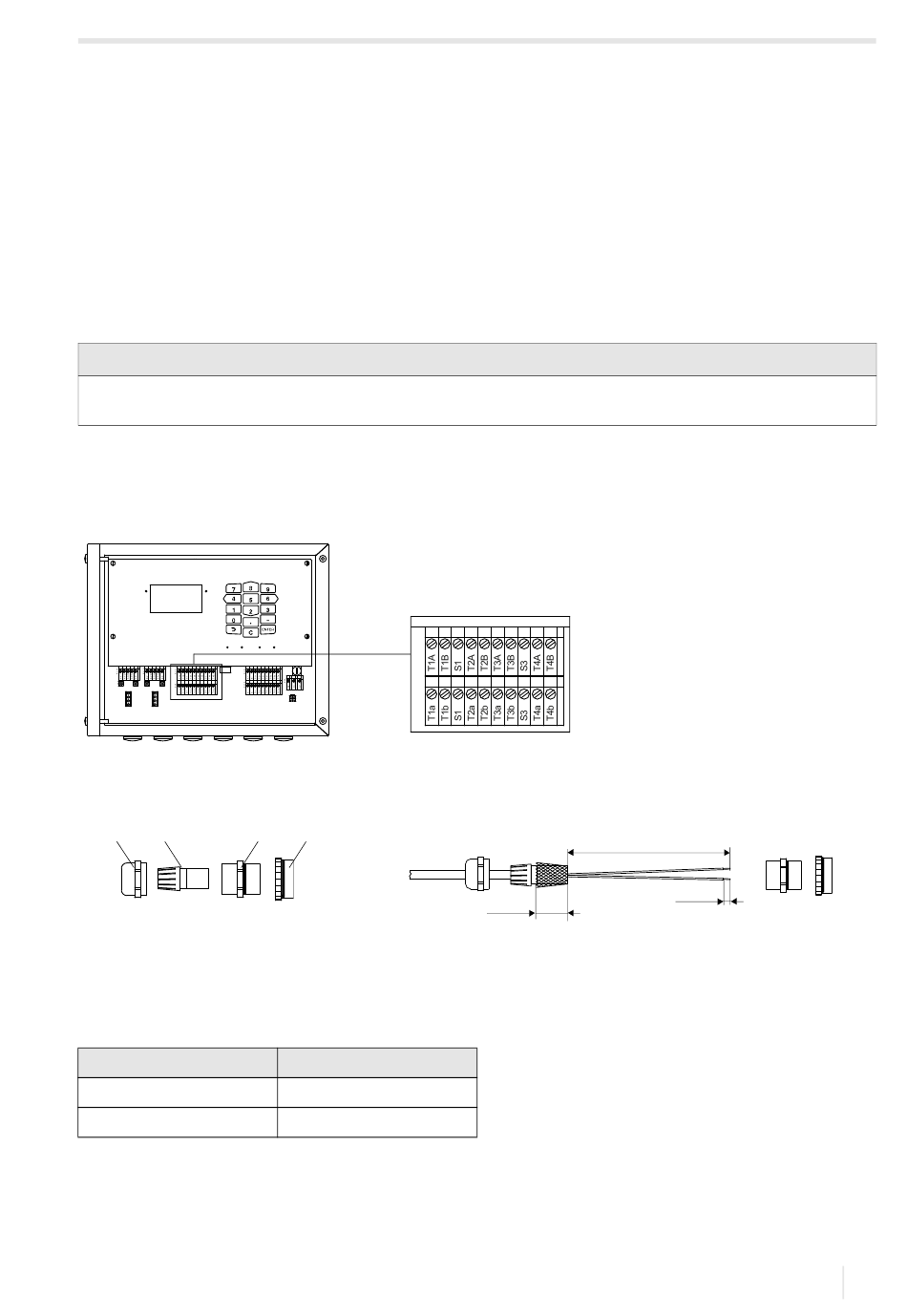

Afb. 7.30: Aansluiting van de ingang op de transmitter
Q
A
B
NEXT
SNAP
Q-
MUX
3x Q
FAST
LAN
X_AV
X_AR
X_BV
X_BR
X2
X3
Afb. 7.31: Kabelschroefverbinding
1
2
1 – wartel
2 – inzetstuk
3 – lichaam
4 – reductie
Tab. 7.20: Klemmenfuncties (transmitter)
klem
Txb
TxA
UMFLUXUS_G72xV2-0-1NL, 2022-04-01
ON
DISP
Q+
DISP
OFF
MODE
USB
Afb. 7.32: Geconfectioneerde kabel
3
4
opschrift kabel
1
2
80 mm
15 mm
7 Aansluiting
7.6 Druktransmitter
7 mm
99
