7 Aansluiting
7.3 Uitgangen
Transmitter met aluminium behuizing
• Verwijder de blinde stop voor het aansluiten van de kabel op de transmitter.
• Confectioneer de kabel met een kabelschroefverbinding.
De daarbij gebruikte kabel moet een aderdoorsnede van 0.25...2.5 mm² hebben.
• Schuif de kabel door de wartel, het inzetstuk en het lichaam van de kabelschroefverbinding.
• Breng de kabel in de behuizing van de transmitter in.
• Draai de dichtringzijde van het lichaam in de behuizing van de transmitter.
• Fixeer de kabelschroefverbinding door de wartel op het lichaam te draaien.
• Sluit de kabel aan op de klemmen van de transmitter.

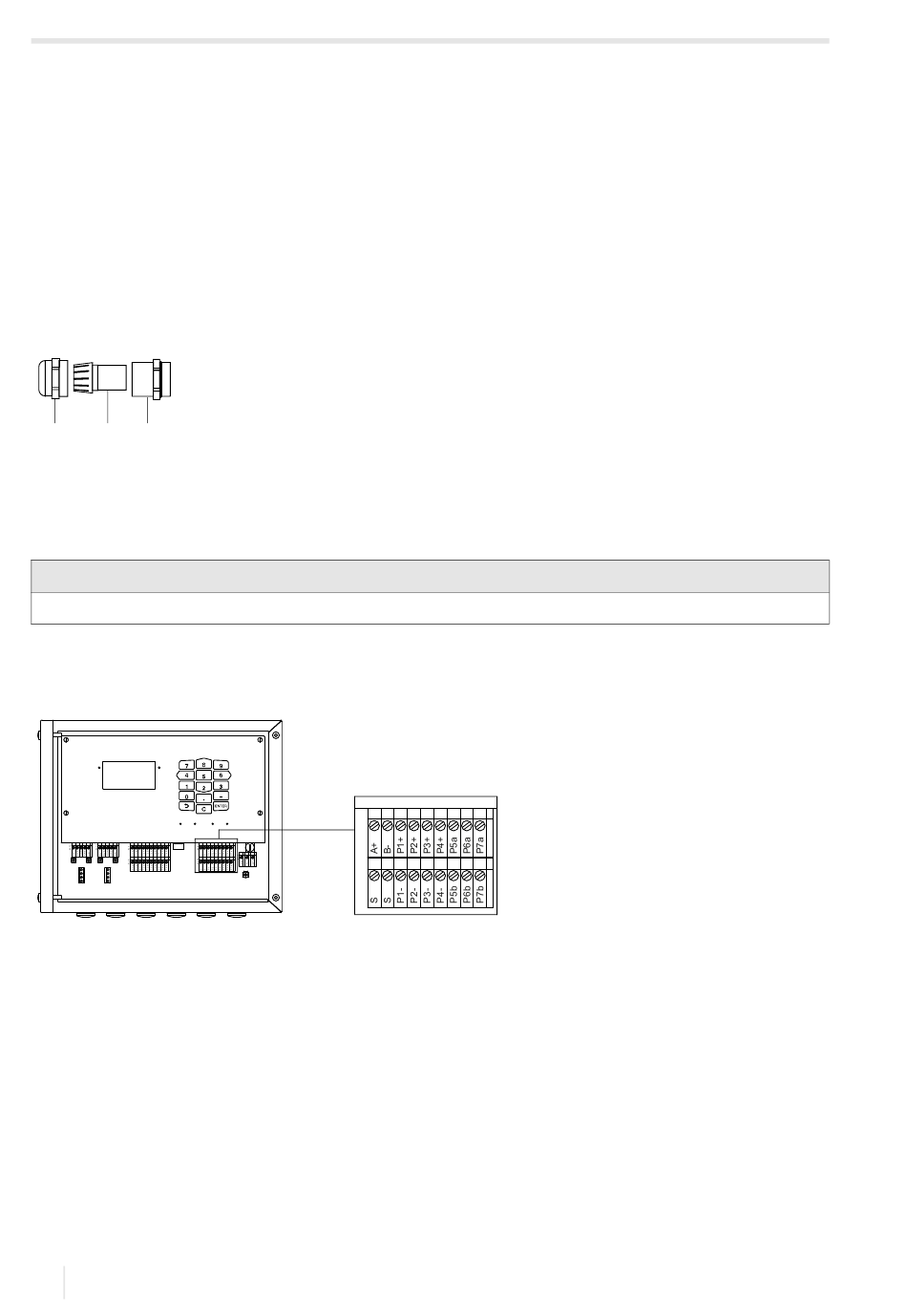

Afb. 7.15: Kabelschroefverbinding voor aluminium behuizing
1
2
3
1 – wartel
2 – inzetstuk
3 – lichaam
7.3
Uitgangen
Important!
De max. geoorloofde spanning tussen de uitgangen en PE bedraagt 60 V DC (permanent).
• Sluit de uitgangskabel op de transmitter, zie paragraaf 7.2.1, Afb. 7.16 en Tab. 7.11.
Afb. 7.16: Aansluiting van de uitgangen op de transmitter
Q
A
B
NEXT
SNAP
Q-
MUX
3x Q
FAST
LAN
X_AV
X_AR
X_BV
X_BR
X2
X3
86
ON
DISP
Q+
DISP
OFF
MODE
USB
FLUXUS G72*
2022-04-01, UMFLUXUS_G72xV2-0-1NL
