7 Aansluiting
7.5 Temperatuurvoeler
7.5
Temperatuurvoeler
7
Aansluiting
Op de ingangen van de transmitter kunnen de temperatuursensoren Pt100/Pt1000 (4-draads techniek) worden
aangesloten (optie).

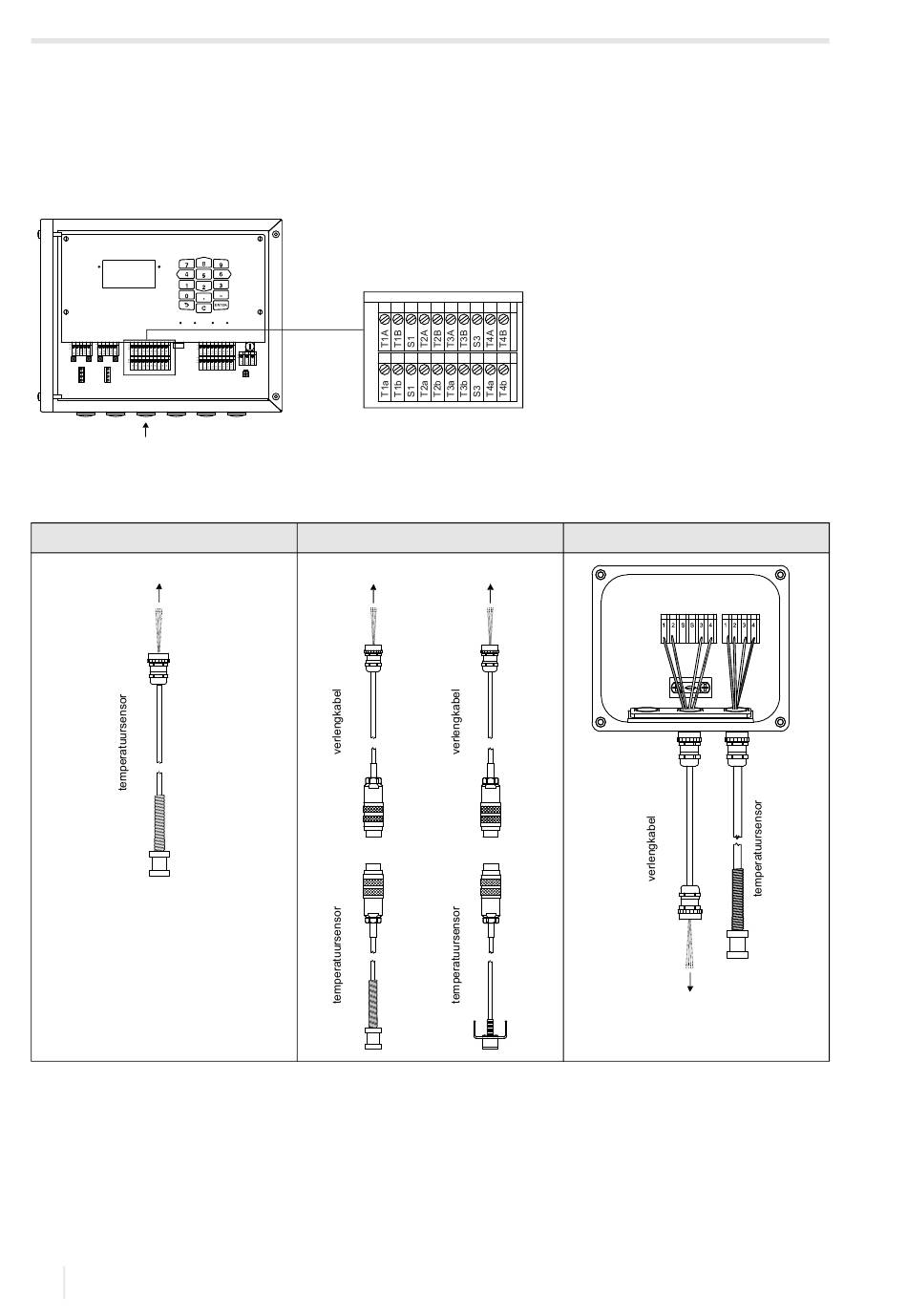

Afb. 7.18: Aansluiting van de ingang op de transmitter
Q
A
B
NEXT
SNAP
Q-
MUX
3x Q
FAST
LAN
X_AV
X_AR
X_BV
X_BR
X2
X3
1
1 – aansluiting van de temperatuursensor
Tab. 7.15: Aansluitsystemen
rechtstreekse aansluiting
transmitter
92
ON
DISP
Q+
DISP
OFF
MODE
USB
aansluiting met verlengkabel
transmitter
aansluiting met klembehuizing
transmitter
2022-04-01, UMFLUXUS_G72xV2-0-1NL
FLUXUS G72*
transmitter
