FLUXUS G72*
6.4
Druktransmitter
6
Montage
Inhoud van de levering
De volgende onderdelen voor de montage en aansluiting worden meegeleverd met de druktransmitter:

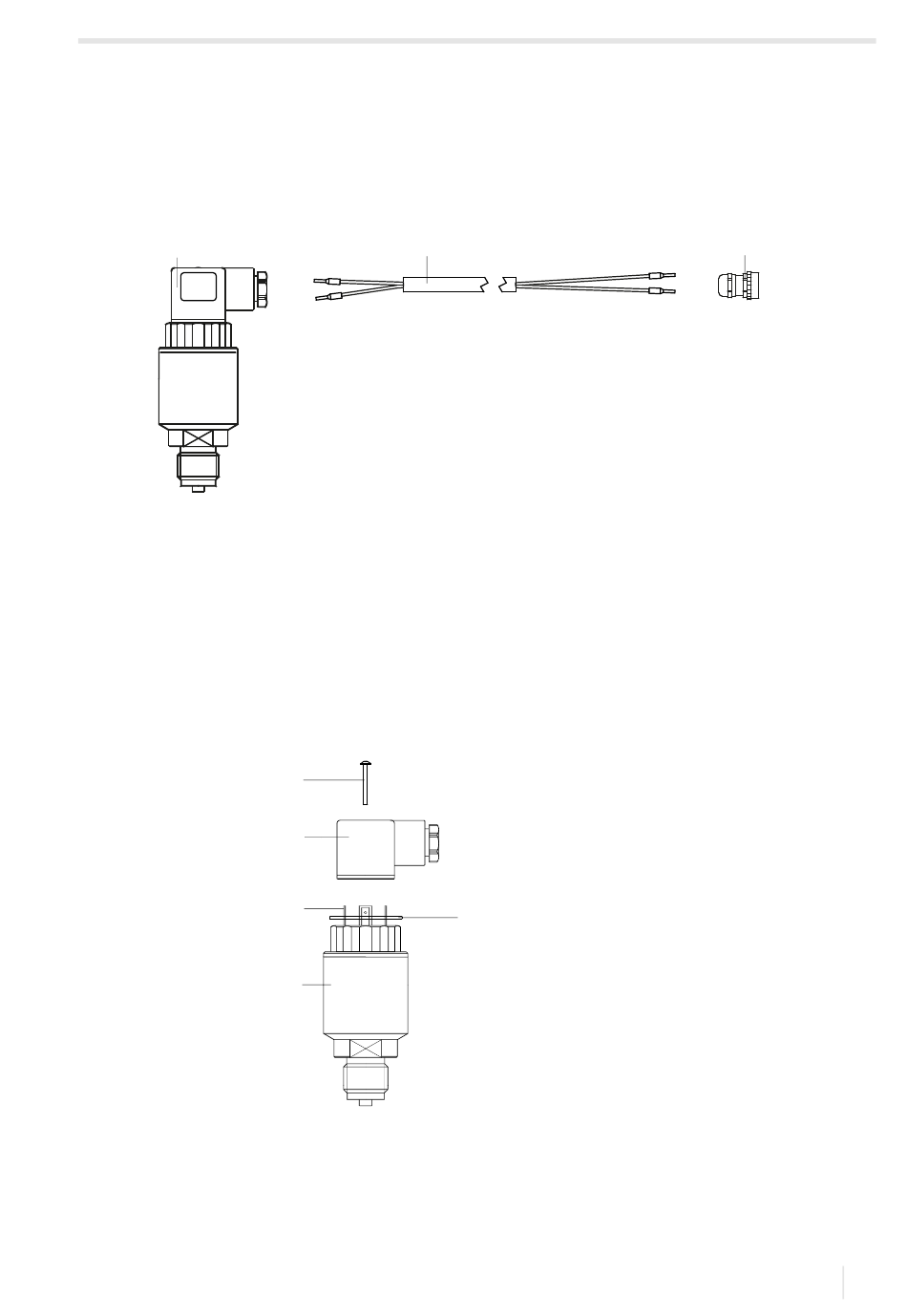

Afb. 6.72: Inhoud van de levering
1
1 – 1 × druktransmitter met stekker
2 – 1 × kabel
3 – 1 × kabelschroefverbinding en reductie
Montage
Voordat u de druktransmitter op de buis monteert, verwijdert u eerst de stekker.
• Draai de schroef op de stekker los.
• Haal de stekker van de druktransmitter af. De vlakke afdichting blijft op de contactstiften van de druktransmitter zitten.
• Monteer de druktransmitter (zie de meegeleverde documenten van de fabrikant).
Afb. 6.73: De stekker verwijderen
1 – druktransmitter
2 – contactstiften
3 – connector
4 – schroef
5 – vlakke afdichting
