7 Aansluiting
7.2 Spanningsvoorziening
7.2
Spanningsvoorziening
7
Aansluiting
De spanningsvoorziening wordt aangesloten door de exploitant. De exploitant moet een beveiliging tegen overstroom
(een zekering of een vergelijkbare voorziening) aanbrengen die bij een ongeoorloofd hoog stroomverbruik alle
stroomvoerende leiders onderbreekt. De impedantie van de aarding moet laagohmig zijn zodat de contactspanning niet
boven de geoorloofde bovengrens komt te liggen. De equipotentiaalklem doet dienst als functionele aarding van de
transmitter.
Important!
De beschermingsgraad van de transmitter is alleen gegarandeerd als de kabel voor de spanningsvoorziening goed
vast zit en zonder speling in de kabelschroefverbinding zit.

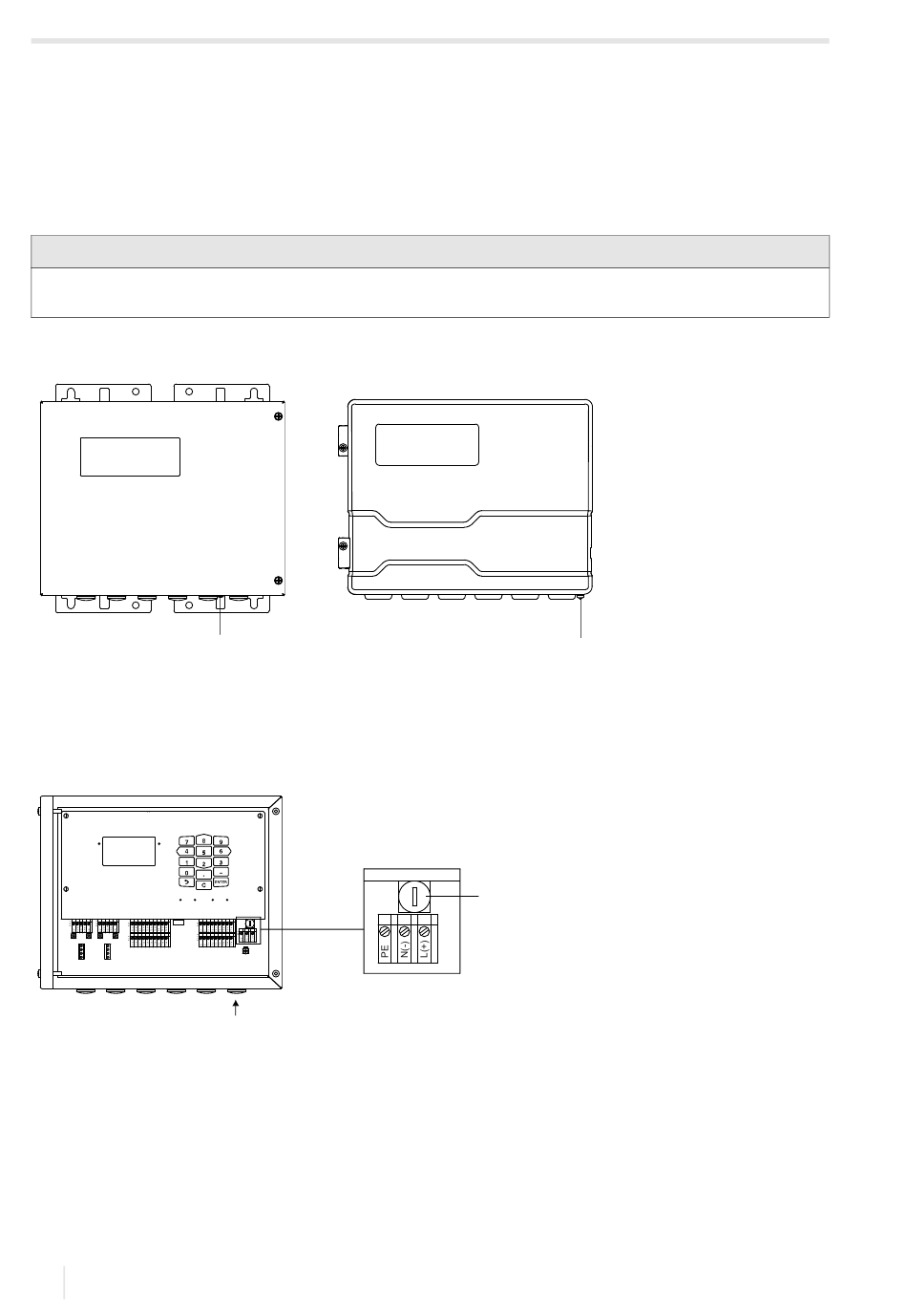

Afb. 7.12: Potentiaalvereffeningsklem op de transmitter
1 – potentiaalvereffeningsklem op de roestvrij staal behuizing
2 – potentiaalvereffeningsklem op de aluminium behuizing
• Sluit de kabel voor de spanningsvoorziening op de transmitter, zie paragraaf 7.2.1, Afb. 7.13 en Tab. 7.10.
Afb. 7.13: Aansluiting van de spanningsvoorziening op de transmitter
Q
A
B
NEXT
SNAP
Q-
MUX
3x Q
FAST
LAN
X_AV
X_AR
X_BV
X_BR
X2
X3
1 – zekering
2 – aansluiting van de spanningsvoorziening
84
1
ON
DISP
Q+
DISP
OFF
MODE
USB
2
2
1
2022-04-01, UMFLUXUS_G72xV2-0-1NL
FLUXUS G72*
