FLUXUS G72*
19.7.1
Schijnbare schakelvertraging
De meetwaarden en de waarden van de totalizers verschijnen afgerond in beeld al naar gelang het ingestelde aantal
cijfers achter de komma. De grenswaarden worden echter vergeleken met de niet afgeronde meetwaarden. Daarom kan
er bij een zeer kleine verandering van de meetwaarde (kleiner dan de aangegeven decimalen) een schijnbare
schakelvertraging ontstaan. De schakelnauwkeurigheid van de event trigger is in dit geval groter dan de nauwkeurigheid
van de weergave.
19.7.2
Reset en initialisatie van de event trigger
Na een initialisatie van de transmitter worden alle event triggers gedeactiveerd.
• Druk tijdens het meten 3 × op knop C om alle event triggers terug te zetten in rusttoestand.
Event triggers waarvan nog aan de schakelvoorwaarde wordt voldaan, worden na 1 s weer geactiveerd. Deze functie
wordt gebruikt om event triggers van het type HOUDEND te resetten als niet meer aan de schakelvoorwaarde wordt
voldaan.
Als een meting wordt gestopt, worden alle event triggers stroomloos geschakeld, ongeacht de geprogrammeerde
rusttoestand.
19.7.3
Event trigger tijdens de meting
Een event trigger met de schakelvoorwaarde MAX (x>grenswaard), MIN (x<grenswaarde), In bereik ofBuiten
breik wordt max. eenmaal per seconde geactualiseerd om te voorkomen dat de event trigger voortdurend schakelt (als
de meetwaarden schommelen rond de waarde van de schakelvoorwaarde).
Een event trigger met de schakelvoorwaarde ERR (x=uitval) wordt bij een meetuitval geactiveerd.
Een event trigger van het type Niet houdend wordt geactiveerd, als aan de schakelvoorwaarde is voldaan. Hij wordt
gedeactiveerd, als niet meer aan de schakelvoorwaarde wordt voldaan. Hij blijft echter min. 1 s geactiveerd, ook als korter
aan de schakelvoorwaarde wordt voldaan.
Een event trigger van het type Houdend wordt geactiveerd, als aan de schakelvoorwaarde is voldaan. Hij blijft
geactiveerd, ook als niet meer aan de schakelvoorwaarde wordt voldaan.
Een event trigger van het type Kortstondig stoppen wordt geactiveerd, als aan de schakelvoorwaarde is voldaan. In
het menupunt Hold interval wordt de tijd vastgelegd waarna het deactiveren plaatsvindt.
19.7.4
Statusweergave van de event triggers
Opmerking!
Als de event trigger schakelt dan wordt dit niet akoestisch noch op het display aangegeven.
De status van de event triggers wordt in beeld gebracht tijdens het meten.
• Scroll met toets
, totdat in de tweede regel van onder de status van de event triggers in beeld verschijnt.
De statusweergave van de event triggers is als volgt opgebouwd:
Rx =
, hierbij is X het nummer van de event trigger en

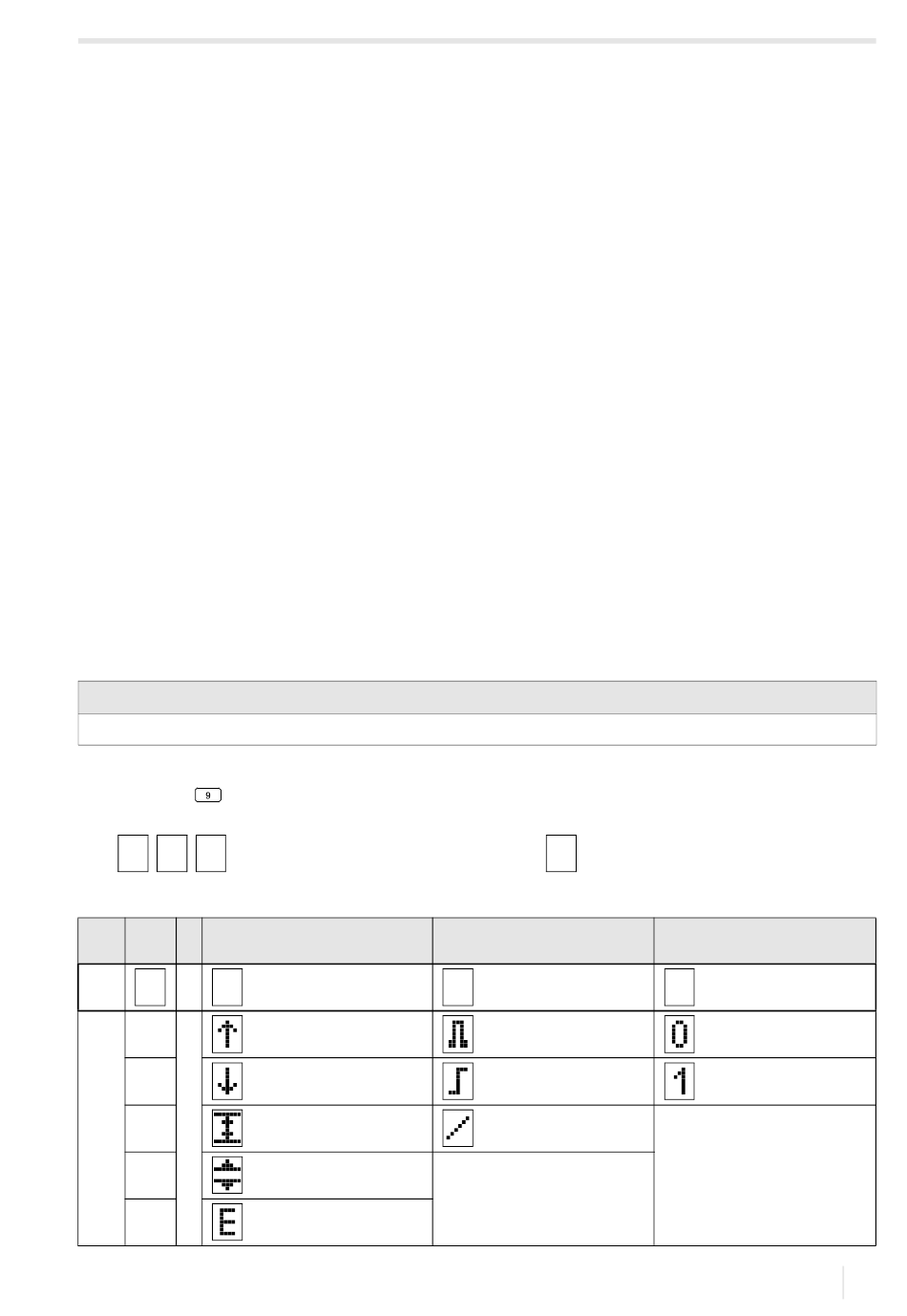

Tab. 19.6: Pictogrammen voor de statusweergave van de event triggers
Functie
nr.
(schakelvoorwaarde)
R
=
1
2
3
4
UMFLUXUS_G72xV2-0-1NL, 2022-04-01
MAX (x>grenswaard)
MIN (x<grenswaarde)
In bereik
Buiten breik
ERR (x=uitval)
een pictogram conform Tab. 19.6.
Type
(resetgedrag)
Niet houdend
Houdend
Kortstondig
stoppen
19 Uitgebreide functies
19.7 Event trigger
huidige status
niet geactiveerd
(toestand onwaar)
geactiveerd (toestand
waar)
199
