Aanpassing van sweepverzwakker/schakelaar 'G'
(1) SCHakelaar 'G'
(2) voorSte
BeveStiGinGSPlaat
(3) StoPBout
(4) zeSkantmoeren
(5) SweePverzwakker
(6) SCHakelaar GeSloten
met PlunJerSPelinG
Hoofdstuk 5: Aanpassingen
5-44 44
a. De verzwakker rust tegen een stopbout wanneer de sweep helemaal
naar beneden in de beschermende positie staat. Stel deze schroef af op
een lengte van 85 mm + 1 mm tussen het frame en de voorkant van de
verzwakker. De verzwakker hoort dan parallel te staan aan de voorste
bevestigingsplaat. Zie figuur 5-50.
(6)
PLUNGER
FREE PLAY
WITH SWITCH
CLOSED
(5)
SWEEP
ATTENUATOR

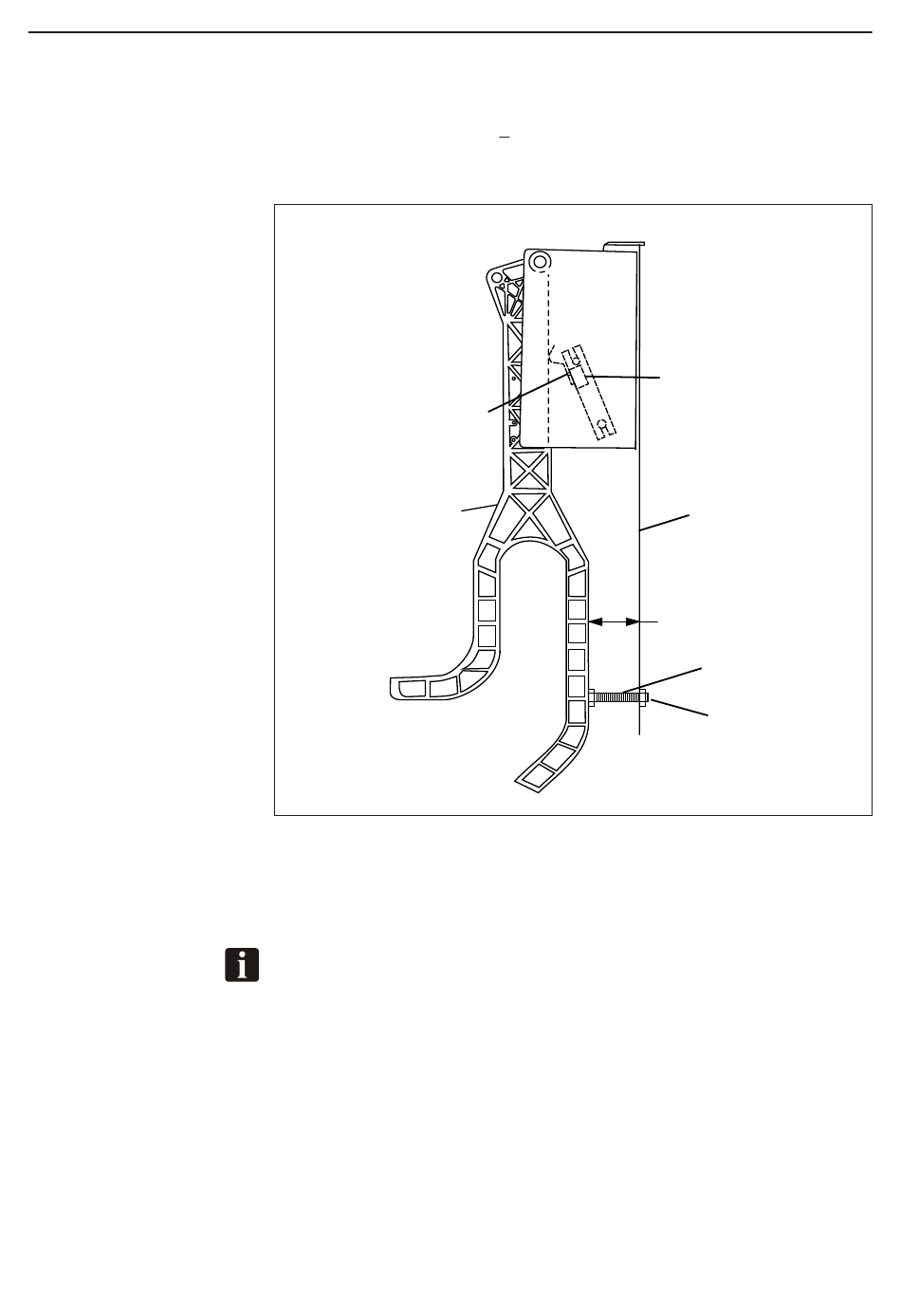

Figuur 5-50. Aanpassing van sweepverzwakker/schakelaar 'G'.
b. Verstel schakelaar 'G' terwijl de verzwakker naar beneden staat. Als de
schakelaar gesloten is, moet de plunjer onbelemmerd kunnen bewegen.
Zie figuur 5-50
OPMERKING: Als vrije speling in de plunjer niet kan worden verkregen door
de schakelaar te bewegen, vergroot dan de afstand van 85 mm telkens met 1 mm
totdat er vrije speling is wanneer de schakelaar in gesloten stand staat.
(1)
SWITCH "G"
(2)
FRONT
MOUNTING
PLATE
85 mm ± 1 mm
(3)
STOP BOLT
(4)
HEX NUTS
Hoofdstuk herzien februari 2009
