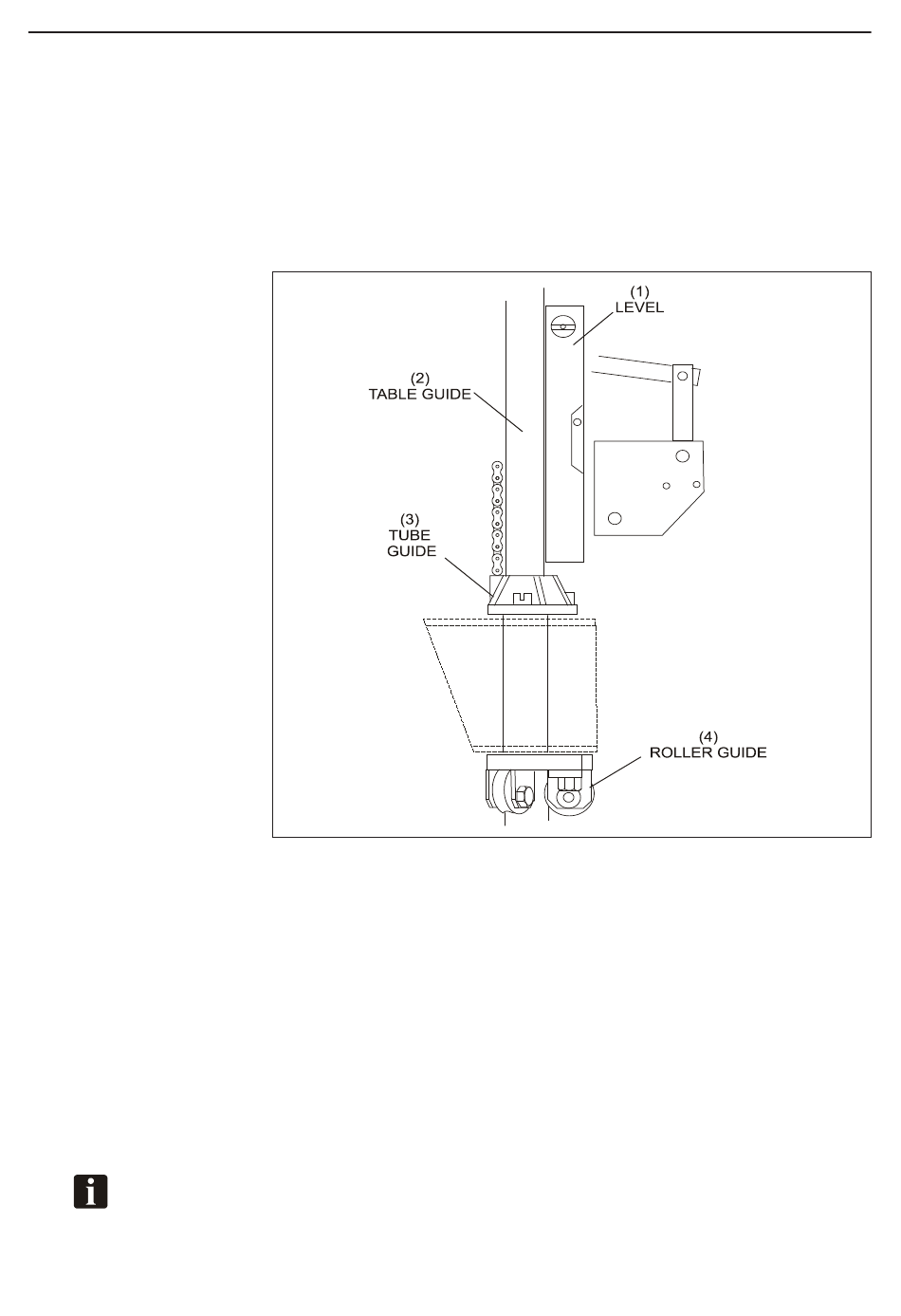

Aanpassing van waterpaspositie settafel
(1) waterPaS
(2) tafelGeleider
(3) BuiSGeleider
(4) rollerGeleider
LET OP: Niet op de tafel leunen bij het uitvoeren van deze metingen.
Hoofdstuk 5: Aanpassingen
5-24 24
De settafel moet waterpas staan om de pins goed te laten laden en neerzetten.
a. Zet de tafel in de uitgangspositie en controleer met een waterpas
de positie van de tafelbuis in de lengterichting en de dwarsrichting.
Zie figuur 5-27. Als er aanpassingen nodig zijn, maak dan de 24 mm
zeskantbouten op de verbindingsbouten van de settafel los. Zie
figuur 5-28. Stel de leirollers en het lagerblok af naar vereist om een
waterpas buisgeleiding te verkrijgen.
Figuur 5-27. Geleiderollen van tafelheugelstangen.
b. Laat de settafel naar de positie voor het neerzetten van nieuwe pins
zakken en zet de stroom uit wanneer de grijpers zich openen.
c. Draai de V-snaarpoelie van de tafelmotor met de hand totdat de krukarm
van de settafel en de liftketting een rechte lijn vormen zoals afgebeeld in
figuur 5-29. (Zie het hoofdstuk Onderhoud van deze handleiding voor de
juiste procedure om de tafel te laten zakken.)
d. Meet de hoogte van de settafel vanaf het pindeck bij de onderkant van
het settafelframe op de posities voor de pins 1, 7 en 10. De op deze
drie punten gemeten afstanden mogen onderling niet meer dan 3 mm
verschillen.
Hoofdstuk herzien februari 2009
