Elektrisch installeren
2
3
4
P_BE_0014_SW

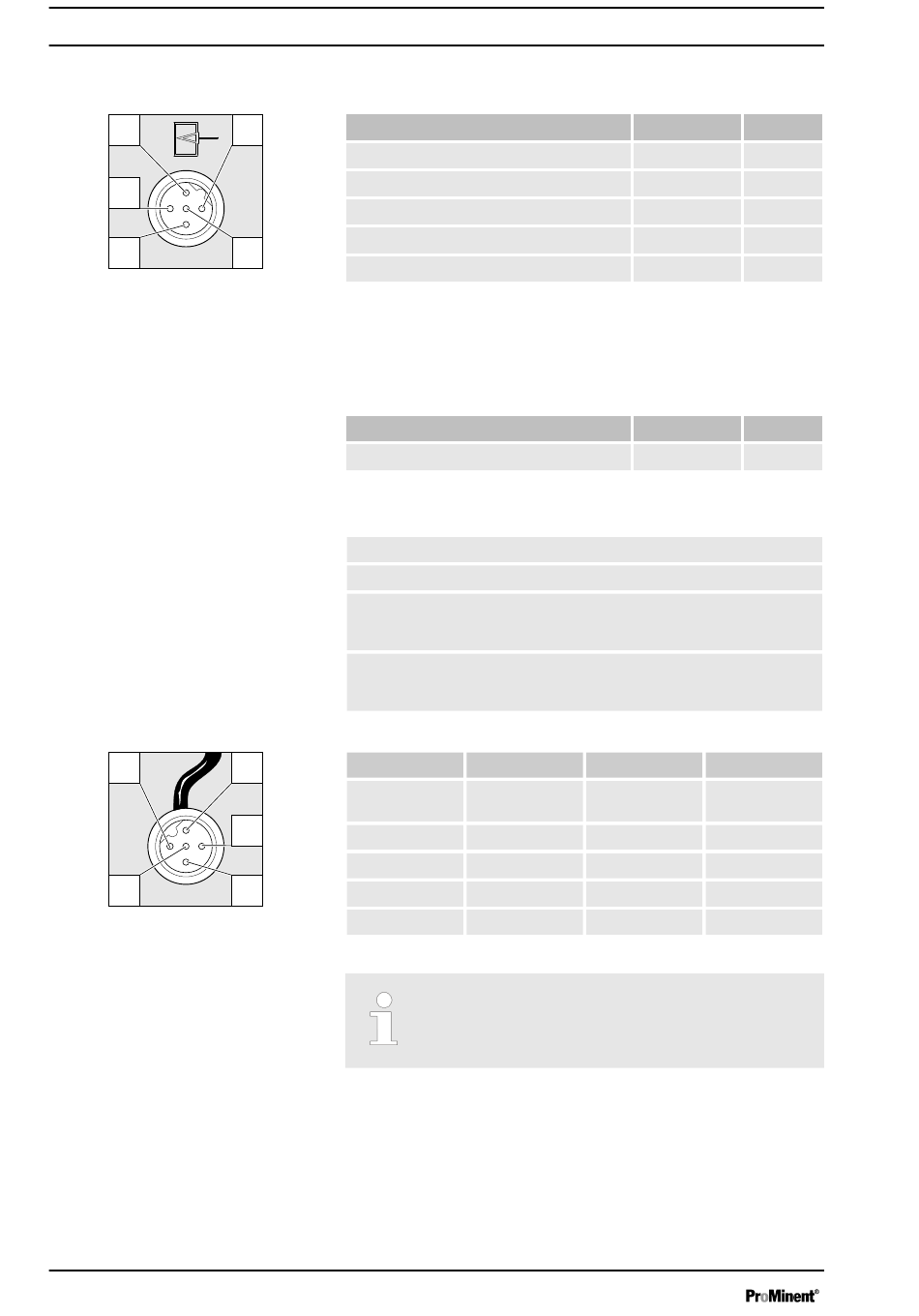

Afb. 9: Toewijzing bij de pomp
1
5
P_BE_0015_SW
Afb. 10: Toewijzing bij kabel
Functie "Pauze"
30
Elektrische interface voor pin 1 "Pauze" - pin 2 "Extern contact" - pin 5
"Hulpfrequentie"
Informatie
1
Spanning bij open contacten
Ingangsweerstand
Max. pulsfrequentie
Min. pulsduur
5
Pauze tussen pulsen, min.
Aansturing via:
Potentiaalvrij contact (belasting: 0,5 mA bij 5 V) of
n
Halfgeleiderschakelaar (restspanning < 0,7 V)
n
Elektrische interface voor pin 3 "mA-ingang" (bij identcode-kenmerk
"Besturingsvariant": A - "Extern analoog")
Informatie
Ingangsweerstand ca.
Gedrag van de pomp
Bij ca. 0,1 mA (4,1 mA) voert de doseerpomp de eerste doseerslag uit.
Bij ca. 19,9 mA gaat de pomp naar duurbedrijf met 180 slagen / min.
Bij stroomsignalen boven 23 mA brandt de rode storingsindicator, de
pomp stopt en een eventueel aanwezig storingsmeldrelais schakelt (er is
een Fout aanwezig).
Alleen bij 4...20 mA: Bij stroomsignalen onder 3,8 mA brandt de rode
storingsindicator, de pomp stopt en een eventueel aanwezig storings‐
meldrelais schakelt (Fout, bijv. bij kabelbreuk).
Pin
2
1
3
2
3
4
4
5
* Bij identcode-kenmerk "Besturingsvariant": A - "Extern analoog"
De pomp werkt niet wanneer:
de kabel is aangesloten en pin 1 en pin 4 open zijn.
n
De pomp werkt als:
de kabel is aangesloten en pin 1 en pin 4 met elkaar zijn verbonden.
n
er geen kabel is aangesloten.
n
Functie
5-aderige kabel
Pauze
Bruin
Extern contact
wit
mA-ingang*
Blauw
Massa GND
Zwart
Hulpfrequentie
grijs
Voor de hiërarchie van functies en bedrijfsmodi - zie functie‐
beschrijving.
Waarde Eenheid
5 V
10 kΩ
25 Pulsen/s
20 ms
3 ms
Waarde Eenheid
120 Ω
2-aderige kabel
Overbrugd bij
pin 4
Bruin
-
wit
-
