3.18.7.2 Verwarmingsmantels
1. S-type mantels
De S-mantels zijn ontworpen voor gebruik met verzadigde stoom (max 10 bar, 180°C) of met niet
gevaarlijke media. Zij zijn voorzien van schroefaansluitingen Bl (zie paragraaf 6.0 voor de afmetingen).
De verbinding kan gemaakt worden door buizen voorzien van draad of buisverbindingsstukken met
afdichtingsmiddel in de draad (conische draad volgens ISO 7/1). Het is eveneens mogelijk buiten de
schroefdraad af te dichten met een vlakke dichting (cilindrische draad volgens ISO 228/1). Voor het
schroefdraadtype zie paragraaf 3.21.7.
2. Mantel op pompdeksel
Bij gebruik van stoom moet de toevoer bovenaan verbonden worden en de terugvoerleiding
onderaan, zodat het condensaat kan worden afgevoerd langs de laagste leiding. Bij het gebruik van
een vloeistof zijn de posities niet van belang. Een aftapstop Bh is voorzien en kan als een aflaat-
leiding worden gebruikt (TG GS58-80 tot TG GS185-125).
3. Mantels rond het veerhuis van de veiligheidsklep
De mantels aan de veiligheidsklep zijn
ontworpen voor gebruik met verzadigde stoom
(max 10 bar, 180°C) of met niet gevaarlijke
media. Zij zijn voorzien van schroefaansluitingen
Bo (zie paragraaf 6.0 voor de afmetingen).
De verbinding kan gemaakt worden door buizen
voorzien van draad of buisverbindingsstukken
met afdichtings-middel in de draad (conische
draad volgens ISO 7/1).
Voor het schroefdraadtype zie paragraaf 3.21.7.
Bij gebruik van stoom moet de toevoer bovenaan verbonden worden en de terugvoerleiding
onderaan, zodat het condensaat kan worden afgevoerd langs de laagste leiding. Bij het gebruik van
een vloeistof zijn de posities niet van belang.
3.18.8 Spoel-/spermedia
De TopGear GS pompen vanaf grootte TG GS15-50 en
hoger zijn voorzien van een spoel-/sperruimte achter de
mechanische dichting met boven- en onderaan schroef-
aansluitingen Bn.
De ruimte kan worden aangesloten op een boven de pomp
geplaatste tank of op een externe spoel-/spertoevoerleiding
op lage druk (max. druk 0.5 bar) en/of op een aflaatleiding.
Het is eveneens mogelijk om beide aansluitingen te verbinden
met een reinigingsleiding - met de toevoer bovenaan en
de aflaat onderaan - om de ruimte regelmatig te reinigen
en het medium, dat door de mechanische
dichting lekt, te verwijderen.
Aandacht moet besteed worden aan de geschiktheid
van het spoel-/spermedium voor
•
nitrilrubber van de radiale lipring
•
het vet van het kogellager, daar het medium in kleine hoeveelheden door lekken in het kogellager
kan terechtkomen.
Gebruik, bijvoorbeeld, zuivere smeerolie ISO VG32.
34

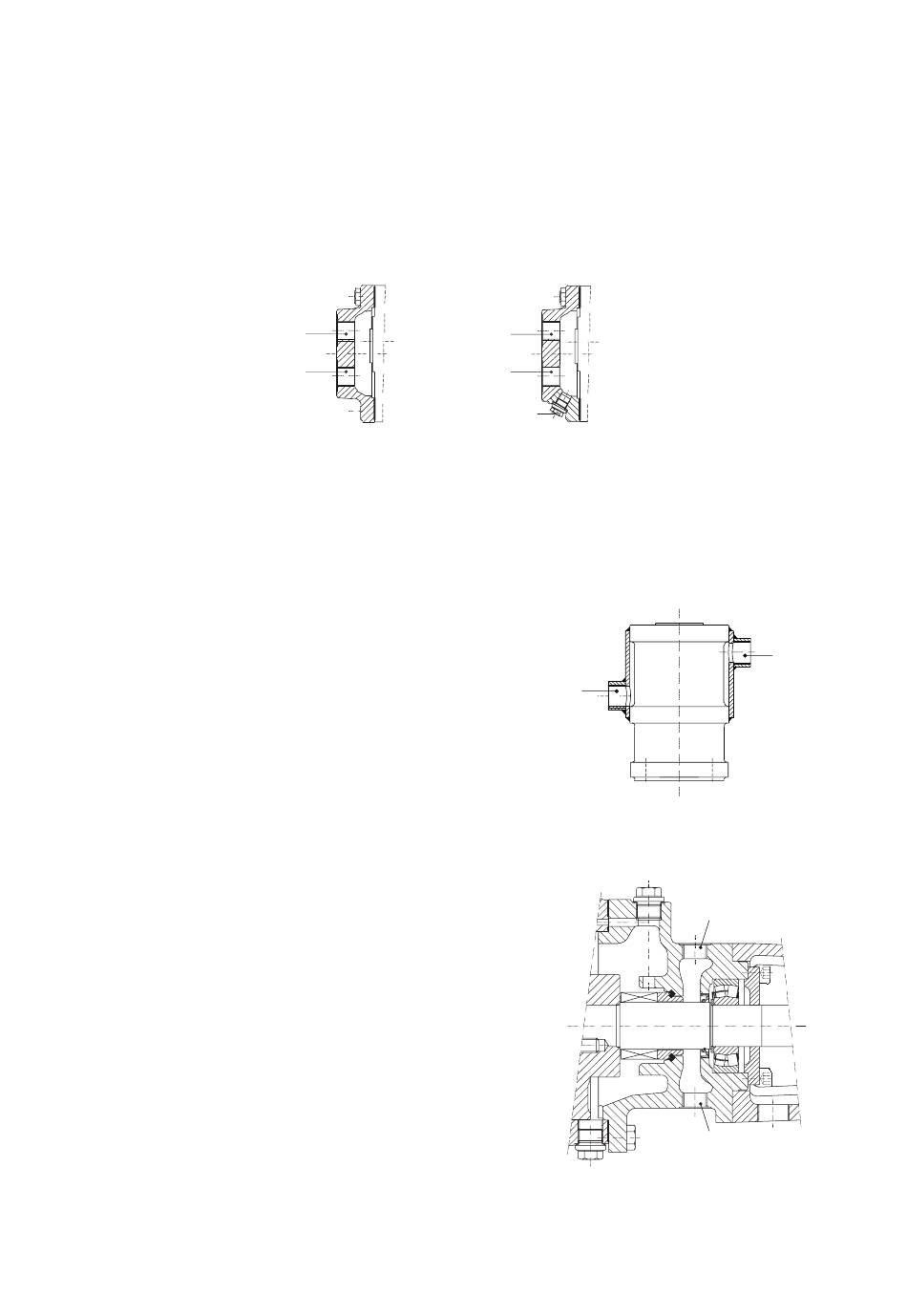

S-mantel op pompdeksel
Bl
Bl
GS2-25/GS23-65
Bl
Bl
Bh
GS58-80/GS185-125
Bo
A.0500.502 – IM-TGGS/06.01 NL (12/2020)
Bo
Bn
Bn
