7.
Indien van toepassing, recupereer de voelersteun en de voeler van het element dat wordt vervangen en installeer
ze op het vervangingselement. Installeer het vervangingselement in de vetpan, bevestig het met de moeren en
schroeven die werden verwijderd in Stap 6 van de pijpconstructie. Zorg ervoor dat de afdichtring tussen de pijp-
en elementconstructie zit.
8.

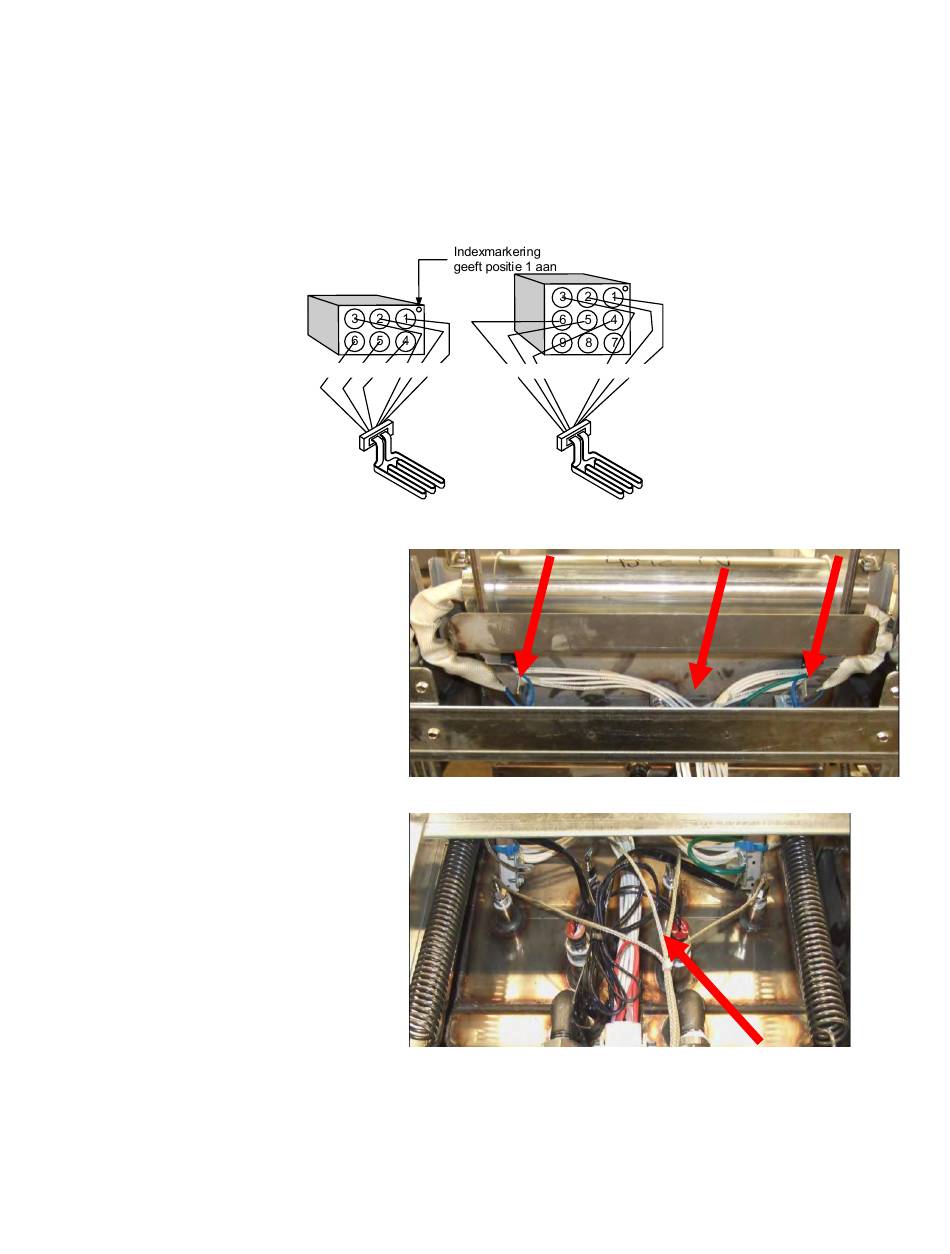

Leid de elementkabels door de elementpijpconstructie en in de draadbescherming om schuren te vermijden.
Zorg ervoor dat de draadbescherming terug geleid wordt door de Heyco aansluitbussen en hou het uit de buurt
van de veren (zie afbeeldingen hieronder). Zorg er ook voor dat de draadbescherming tot aan de pijpconstructie
loopt om te vermijden dat de rand van de pijpconstructie de draden schuurt. Druk de pennen in de aansluiting in
overeenkomst met het diagram hieronder, en sluit dan de aansluiting om de kabels vast te zetten. NB: Het is
belangrijk dat de draden door de bescherming worden geleid om schuren te voorkomen.
Volledig vatelement draadlegging
Trek
de
elementdraden
aansluitbussen aan elke kant van de vetpan
en onder de achterzijde. Elementdraden
moeten naar de rechterkant van de ATO-
temperatuursondes geleid worden aan de
achterste wand van de vetpan.
Tweeledig vatelement draadlegging
Trek
de
elementdraden
aansluitbussen aan elke kant van de vetpan
en onder de achterzijde. Elementdraden
moeten naar het midden van de vetpot
tussen de ATO-temperatuurvoelers geleid
worden.
6L
5L
4L
3L
2L
1L
Afbeelding 38
door
de
door
de
1-39
6
5
2
4R
3R
1R
R
R
R
Afbeelding 39
Afbeelding 40
